Автоматический выключатель ABN104c (22/18кА 380/415В) 4Р) 100A | 132006600 Lsis

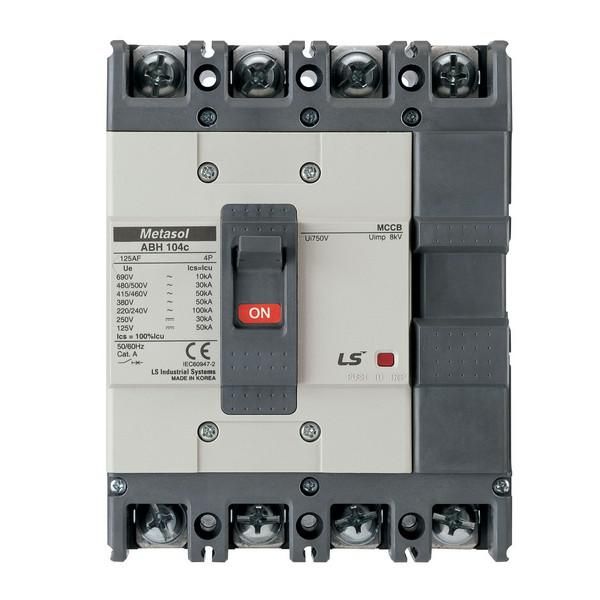

Автоматический выключатель ABN104c от LS Electric - четырёхполюсный прибор в литом корпусе, рассчитанный на ток 100 А и напряжение до 690 В. Он защищает электрооборудование от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату в промышленных системах.

Назначение и область применения

ABN104c предназначен для защиты электрических цепей переменного тока с частотой 50 Гц. Обеспечивает безопасность оборудования от токов перегрузки и короткого замыкания. Также позволяет выполнять редкие ручные включения и отключения нагрузки. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, системах вентиляции, насосных станциях и других устройствах с высокими токовыми нагрузками.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 100 А
• Количество полюсов: 4
• Номинальная отключающая способность: 22 кА (по данным спецификации; в описании указано 37 кА - уточните у производителя, так как эти значения различаются)
• Номинальное напряжение: 690 В
• Тип расцепителя: Электромагнитный и тепловой (термомагнитный, нерегулируемый)
• Исполнение: Стационарное
• Способ монтажа: На монтажную плату
• Привод: Ручной
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Диапазон рабочих температур: от -40 C до +40 C
• Указатель расцепления: Есть (визуально показывает причину отключения - перегрузка или КЗ)

Совместимость и монтаж

ABN104c монтируется исключительно на монтажную плату - не подходит для DIN-рейки. Установка требует фиксации болтами или другими средствами, предусмотренными конструкцией шкафа. Подключение проводов допускается сверху и снизу - проверьте зажимы перед монтажом. Для надёжной работы соблюдайте рекомендованное усилие затяжки контактов. Убедитесь, что площадь монтажной платы соответствует габаритам выключателя - он имеет жесткий корпус и не предусматривает компактной модульной сборки.

Безопасность и стандарты

ABN104c соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей в литом корпусе. Наличие указателя расцепления повышает безопасность обслуживания - можно определить причину отключения без дополнительных измерений. Отключение происходит при превышении порогов тока перегрузки или короткого замыкания, обеспечивая быстрое отключение даже при значительных токах - до 22 кА.

Преимущества

• Чёткая визуальная индикация причины отключения - снижает время диагностики аварий
• Высокая отключающая способность (22 кА) - подходит для сетей с большими потенциальными токами КЗ
• Широкий диапазон рабочих температур - работает в холодных помещениях и на открытых площадках при минусовых температурах
• Литой корпус обеспечивает механическую прочность и долговечность
• Четыре полюса позволяют полностью отключать все фазы и ноль - важно для систем TN-S и TT

Ограничения применения

• Не предназначен для частого оперативного включения/выключения - только редкие коммутации
• IP20 - не защищён от пыли и влаги, нельзя использовать во влажных или запылённых средах без дополнительной защиты (например, в герметичном шкафу)
• Монтаж только на плату - не совместим со стандартными DIN-рейками, что усложняет замену в существующих щитах
• Нерегулируемый расцепитель - нельзя изменить пороги срабатывания, подбирается строго по расчетному току нагрузки
• Напряжение 690 В - не применяется в сетях постоянного тока или выше 690 В переменного

Примеры использования

• Защита главного входа в промышленный станок с трёхфазным двигателем и нулевым проводником
• Распределительный щит на производстве с системой TN-S, где требуется полное отключение всех проводников
• Щит управления насосной станцией в условиях зимнего климата (при условии установки внутри отапливаемого шкафа)
• Система питания конвейера с высоким пусковым током - благодаря термомагнитному расцепителю выдерживает кратковременные перегрузки

Практические советы

• Перед установкой проверьте соответствие номинала ABN104c (100 А) расчетному току нагрузки - не используйте для цепей ниже 60–70 А, чтобы избежать ложных срабатываний
• Обязательно учитывайте посадочные размеры - монтаж на плату требует точного сверления отверстий под крепёж
• При использовании в холодных помещениях (до -40 C) убедитесь, что внутренние механизмы не замёрзли - после длительного хранения на морозе дайте устройству адаптироваться к комнатной температуре
• Не путайте заявленные 37 кА в описании производителя с 22 кА в характеристиках - уточните актуальные данные у поставщика, так как это влияет на выбор по классу короткозамыкательной стойкости
• Для удобства обслуживания размещайте ABN104c в местах с хорошим доступом - указатель расцепления должен быть виден без демонтажа крышки
