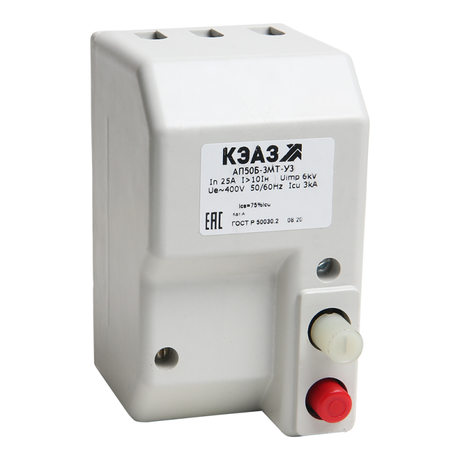

Выключатель автоматический 4А 10Iн АП50Б 2МТ У3 АЭС 400В AC/220В DC доп. контакты 1п КЭАЗ 106962

Автоматический выключатель АП50Б-2МТ-4А-10Iн-400AC/220DC-1П-У3-АЭС с дополнительными контактами - двухполюсный прибор в литом корпусе, рассчитанный на работу с переменным и постоянным током. Он обеспечивает защиту цепей от перегрузок и коротких замыканий, а также позволяет выполнять ручное включение и отключение. Применяется в системах энергообеспечения, в том числе на атомных электростанциях. Бренд КЭАЗ, артикул 106962.

Назначение и область применения

Автоматический выключатель АП50Б-2МТ-4А-10Iн-400AC/220DC-1П-У3-АЭС предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Также он используется для частых ручных включений и отключений нагрузки. Подходит для установки в щитах и панелях на объектах с повышенными требованиями к надёжности - в частности, на атомных электростанциях (АЭС). Может применяться в промышленных системах управления, на конвейерах, в системах освещения и питания оборудования с малой мощностью.

Технические характеристики

• Номинальный ток: 4 А - максимальный длительно допустимый ток без срабатывания защиты.
• Номинальное напряжение: 220 В - работает как в сетях переменного (AC), так и постоянного (DC) тока.
• Количество полюсов: 2 - защищает две фазы или два провода одновременно.
• Номинальная отключающая способность: 0,6 кА - способен безопасно отключить ток короткого замыкания до 600 А.
• Защита от перегрузки: диапазон настройки 2,8–4 А - чувствительна к длительному превышению тока выше установленного порога.
• Защита от короткого замыкания: уставка 10Iн = 40 А - срабатывает при внезапном скачке тока в 10 раз выше номинала.
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки) - комбинированная защита.
• Максимальное сечение кабеля: 6 мм2 - можно подключать медные жилы до этого размера.
• Степень защиты IP20 - предохраняет от прикосновения к токоведущим частям, но не защищена от пыли и воды.
• Диапазон рабочих температур: от –40 до +40 C - работает в суровых условиях, включая холодные помещения.
• Климатическое исполнение У3 - соответствует условиям умеренного климата с возможностью работы в закрытых помещениях.
• Количество вспомогательных контактов: 1 - один дополнительный контакт для сигнализации состояния (вкл./выкл.).
• Подключение силовой цепи: винтовое - зажимы для проводов затягиваются гайками.
• Способ монтажа: на монтажную плату - крепится болтами к металлической или композитной поверхности, не на DIN-рейку.
• Управление: кнопка нажимная - включение и отключение выполняются вручную.
• Наличие дугогасительной камеры: да - снижает риск повреждения контактов при отключении под нагрузкой.

Совместимость и монтаж

Автоматический выключатель АП50Б-2МТ-4А-10Iн-400AC/220DC-1П-У3-АЭС не устанавливается на стандартную DIN-рейку. Для монтажа требуется подготовить отверстия под крепёжные болты на монтажной плате. Размеры и расположение креплений должны соответствовать габаритам устройства. Подключение проводов - только винтовое; используйте жилы сечением до 6 мм2. Не применяйте многожильные провода без наконечников - они могут ослабнуть при затяжке. Вспомогательный контакт подключается отдельно - для передачи сигнала в систему контроля или аварийной световой индикации.

Безопасность и стандарты

Изделие соответствует ГОСТ P 50030.2-2010 - российскому стандарту на автоматические выключатели для низковольтных распределительных устройств. Сертифицирован для применения в ядерной энергетике (обозначение АЭС в названии указывает на соответствие специальным требованиям безопасности). Наличие дугогасительной камеры и двойной защиты (тепловой + электромагнитный расцепители) обеспечивают отказоустойчивую работу даже при аварийных режимах. Код в реестре РЭ-2500/20 подтверждает прохождение проверки на электромагнитную совместимость и надёжность.

Преимущества

• Двухполюсная конструкция - одновременная защита обоих проводов в цепи, исключает опасность оставления одного провода под напряжением.
• Работа с AC/DC - универсальность для различных типов систем, включая системы постоянного тока на АЭС.
• Широкий диапазон температур - надёжная работа в неотапливаемых помещениях и на открытых площадках при минусовых температурах.
• Встроенные вспомогательные контакты - позволяют интегрировать выключатель в системы автоматизации без внешних модулей.
• Литой корпус - высокая механическая прочность, устойчивость к вибрациям и химическим воздействиям.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует отдельного крепления на плате, что усложняет замену в готовых шкафах.
• IP20 - не защищён от пыли и влаги, нельзя использовать во влажных, пыльных или наружных условиях без дополнительной оболочки.
• Номинальная отключающая способность 0,6 кА - недостаточна для крупных промышленных сетей с высокими токами КЗ (например, более 1 кА).
• Фиксированный порог срабатывания по КЗ (10Iн = 40 А) - нельзя изменить, что ограничивает гибкость настройки под сложные нагрузки.
• Нет возможности удалённого управления - только ручное включение/отключение через кнопку.

Примеры использования

• Щит управления насосной станцией на АЭС - защита цепей питания насосов от перегрева и КЗ.
• Панель управления конвейерной лентой - отключение при перегрузке двигателя 4 А.
• Цепи постоянного тока 220 В в системах резервного питания - использование в DC-сетях благодаря совместимости с постоянным током.
• Системы сигнализации и контроля - вспомогательный контакт передаёт сигнал “выключен” в центральный контроллер.

Практические советы

• При монтаже на плату соблюдайте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить изоляцию внутри корпуса.
• Проверьте соответствие сечения кабеля 6 мм2 - меньшие жилы могут плохо фиксироваться, большие - не войдут в зажим.
• Если выключатель используется в системе с частыми включениями, периодически проверяйте состояние контактов - износ возможен при более чем 1000 циклов в год.
• Для удобства обслуживания рекомендуется заранее запастись аналогичными устройствами - модель АП50Б-2МТ-4А-10Iн-400AC/220DC-1П-У3-АЭС имеет ограниченную доступность в некоторых регионах.
• Обязательно убедитесь, что напряжение сети не превышает 220 В AC/DC - превышение может вызвать пробой изоляции и выход из строя.
