Выключатель автоматический 2п 6.3А 10Iн АП50Б 2МТ У3 АЭС 400В AC/220В DC доп. контакты КЭАЗ 106949

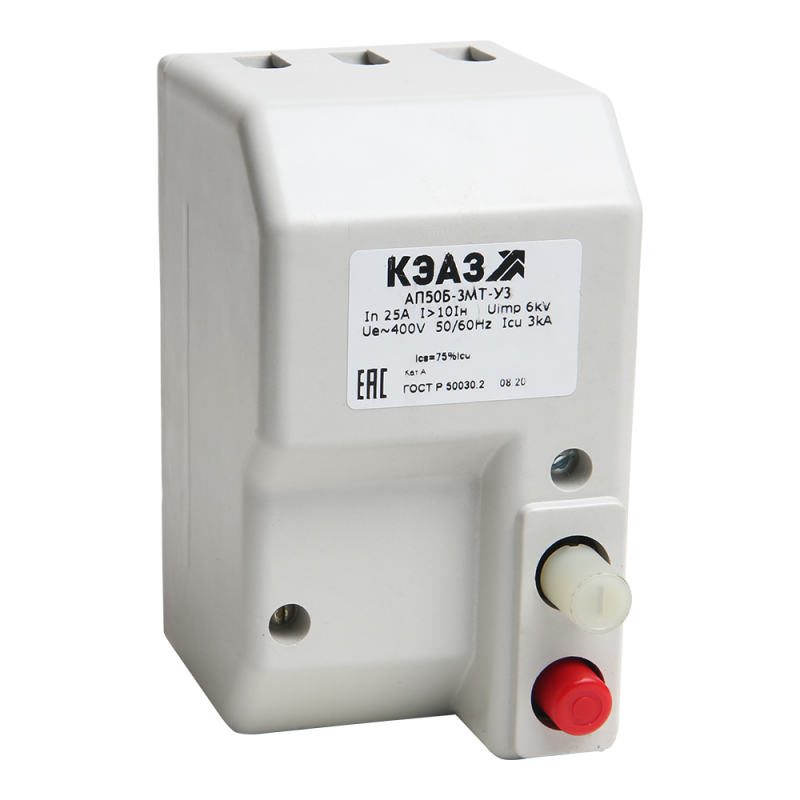

Автоматический выключатель АП50Б-2МТ-6,3А-10Iн-400AC/220DC-2П-У3-АЭС с дополнительными контактами - двухполюсный прибор в литом корпусе, предназначенный для защиты цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения. Применяется в энергообъектах, включая АЭС, где требуется надёжная коммутация и высокая степень отказоустойчивости. Бренд КЭАЗ, артикул 106949.

Назначение и область применения

Автоматический выключатель АП50Б-2МТ-6,3А-10Iн-400AC/220DC-2П-У3-АЭС предназначен для защиты электрических цепей постоянного и переменного тока от перегрузок и коротких замыканий. Также используется для частых ручных включений и отключений. Подходит для установки в силовые щиты, панели управления и оборудование на атомных электростанциях. Учитывая специфику серий АП50Б, он применяется там, где важна долговечность, устойчивость к вибрациям и соответствие требованиям ядерной отрасли.

Технические характеристики

• Номинальный ток: 6,3 А - максимальный длительно допустимый ток без срабатывания защиты.
• Номинальное напряжение: 400 В переменного / 220 В постоянного тока - работает в обоих типах сетей.
• Номинальная отключающая способность: 0,8 кА - способен безопасно отключить ток короткого замыкания до 800 А.
• Защита от перегрузки: диапазон настройки 4,4–6,3 А - тепловой расцепитель срабатывает при превышении тока выше установленного порога.
• Защита от короткого замыкания: уставка 10Iн = 63 А - магнитный расцепитель сработает при скачке тока до 63 А.
• Тип расцепителей: электромагнитный (быстрое отключение при КЗ) и тепловой (защита от длительной перегрузки).
• Количество полюсов: 2 - управляет двумя проводниками одновременно (например, фаза и ноль или плюс/минус в DC).
• Максимальное сечение кабеля: 6 мм2 - можно подключать медные жилы до этого размера.
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Климатическое исполнение У3 - рассчитан на работу при температурах от –40 C до +40 C, в условиях умеренного климата с повышенной влажностью.
• Количество переключающих контактов: 2 - дополнительные контакты позволяют передавать сигнал о состоянии выключателя (вкл./выкл.) в систему контроля.
• Подключение: винтовое - зажимы для проводов затягиваются гайками.
• Способ монтажа: на монтажную плату - крепится болтами через отверстия в основании, не требует DIN-рейки.
• Управление: кнопка нажимная - ручной привод для включения и отключения.
• Наличие дугогасительной камеры: да - обеспечивает безопасное гашение электрической дуги при отключении нагрузки.
• Соответствует ГОСТ Р 50030.2-2010 - стандарт на автоматические выключатели для низковольтных систем.

Совместимость и монтаж

АП50Б-2МТ-6,3А-10Iн-400AC/220DC-2П-У3-АЭС не устанавливается на DIN-рейку. Монтаж осуществляется на металлическую или композитную плату с помощью винтов. Для правильной установки необходимо соблюдать шаг крепления - он соответствует стандартным размерам для серии АП50Б. Подключаемые провода должны иметь изолированные наконечники (при необходимости) и не превышать 6 мм2. Дополнительные контакты подключаются отдельно - они используются для сигнализации состояния автомата в системах управления. Перед монтажом проверьте совпадение напряжения сети с номиналом устройства (400 В AC или 220 В DC).

Безопасность и стандарты

Автоматический выключатель АП50Б-2МТ-6,3А-10Iн-400AC/220DC-2П-У3-АЭС соответствует ГОСТ Р 50030.2-2010, что гарантирует его соответствие требованиям безопасности для низковольтных устройств. Сертифицирован для применения в ядерной энергетике - прошёл испытания на устойчивость к вибрациям, радиационному воздействию и экстремальным температурам. Степень защиты IP20 исключает использование вне закрытых шкафов. Наличие дугогасительной камеры снижает риск возгорания при отключении больших токов.

Преимущества

• Двухполюсное исполнение позволяет полностью отключать цепь - важно для DC-систем и безопасного обслуживания.
• Широкий диапазон рабочих температур (–40…+40 C) делает его пригодным для холодных помещений и неотапливаемых объектов.
• Дополнительные контакты обеспечивают удалённый контроль состояния - удобно для систем автоматизации и диагностики.
• Изготовлен в литом корпусе - прочнее, чем сборные аналоги, лучше противостоит механическим повреждениям и вибрациям.
• Специально адаптирован для условий АЭС - имеет повышенную надёжность и срок службы в критических средах.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует отдельной монтажной платы.
• IP20 - нельзя использовать во влажных, запылённых или открытых помещениях.
• Номинальный ток всего 6,3 А - не подходит для мощных потребителей (двигатели, нагреватели свыше 1,5 кВт).
• Отключающая способность 0,8 кА - недостаточна для крупных распределительных щитов с высокими токами КЗ (обычно требуют 6–10 кА).
• Не имеет функции дистанционного управления - только ручное включение/отключение.

Примеры использования

• Щиты управления реакторными установками на АЭС - для питания контроллеров, датчиков и вспомогательных систем.
• Цепи постоянного тока 220 В в системах аварийного освещения и резервного питания.
• Контрольные цепи переменного тока 400 В в оборудовании, работающем в условиях вибраций (насосы, вентиляторы).
• Локальные группы оборудования, где нужна точная защита маломощных цепей с возможностью сигнализации состояния.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша цепь не превышает 6,3 А - иначе будет ложное срабатывание.
• При использовании в DC-сетях учтите, что отключающая способность ниже, чем в AC - не превышайте 220 В.
• Для подключения используйте качественные наконечники - особенно при многожильных проводах, чтобы избежать плохого контакта.
• Дополнительные контакты подключайте после проверки целостности изоляции - они часто используются в цепях безопасности.
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить пластиковый корпус.
• При замене - выбирайте тот же артикул 106949, так как модификации с другими контактами или уставками не взаимозаменяемы.
