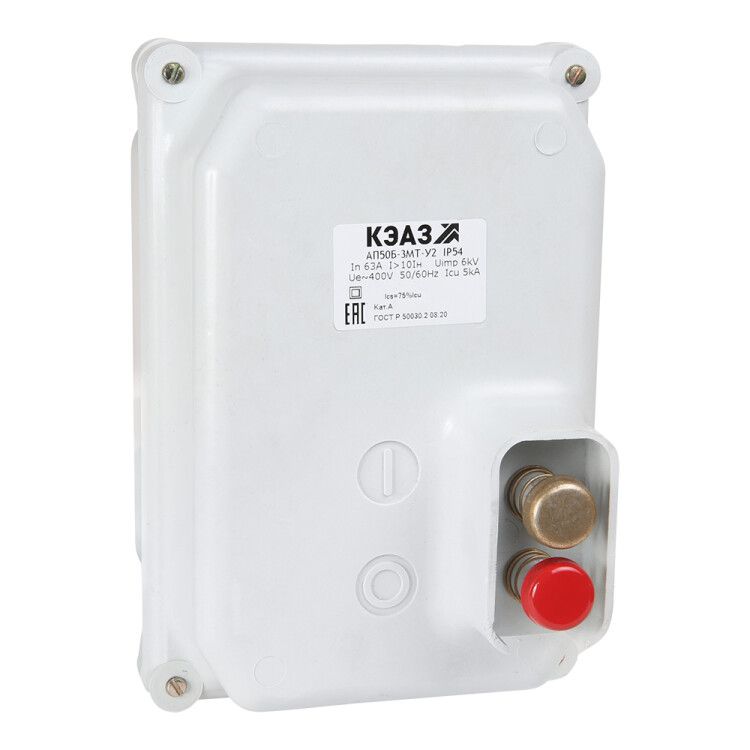

Выключатель автоматический 10А 10Iн АП50Б 3МТ У2 400В AC доп. контакты 1п IP54 КЭАЗ 107437

Автоматический выключатель АП50Б-3МТ от КЭАЗ - трёхполюсный прибор в литом корпусе с номинальным током 10 А и защитой IP54, предназначенный для надёжного отключения цепей переменного тока при перегрузках и коротких замыканиях. Подходит для установки на монтажную плату в условиях повышенной запылённости и влажности.

Назначение и область применения

АП50Б-3МТ используется для защиты электрических цепей переменного тока частотой 50/60 Гц от перегрузок и коротких замыканий. Применяется в промышленном оборудовании: станках, конвейерах, щитах управления, системах автоматизации. Благодаря степени защиты IP54 и климатическому исполнению У2, выключатель можно использовать в помещениях с высокой запылённостью, влажностью и колебаниями температуры от -40C до +40C.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 10 А
• Количество полюсов: 3
• Номинальная отключающая способность: 2 кА
• Тип расцепителя: электромагнитный + тепловой
• Уставка магнитного расцепителя: 10Iн (100 А)
• Диапазон настройки теплового расцепления: 7–10 А
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Климатическое исполнение: У2 (умеренный климат, до +40C)
• Максимальное сечение кабеля: 6 мм2
• Частота: 50/60 Гц
• Способ монтажа: на монтажную плату
• Крепление: винтовое
• Тип привода: ручной (кнопка нажимная)
• Подключение: винтовые зажимы
• Дополнительно: одна пара вспомогательных контактов, дугогасительная камера (3 секции), комплектуется дополнительной оболочкой
• Соответствие стандарту: ГОСТ Р 50030.2-2010

Совместимость и монтаж

АП50Б-3МТ предназначен для монтажа на специальную монтажную плиту - не требует DIN-рейки. Для подключения используются винтовые зажимы, допускающие прямую фиксацию проводов сечением до 6 мм2 без необходимости использования кабельных наконечников. Это ускоряет сборку и снижает риск плохого контакта. Установка возможна только в вертикальном положении. Обязательно соблюдайте рекомендованное расстояние между соседними аппаратами для обеспечения теплоотвода.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010, что гарантирует соответствие европейским нормам IEC 60947-2. Наличие дугогасительной камеры с тремя секциями предотвращает повреждение корпуса при отключении больших токов. Степень защиты IP54 защищает внутренние механизмы от пыли и случайных брызг воды, что увеличивает срок службы в сложных условиях. Выключатель имеет сертификат в Реестре радиоэлектронной продукции (РЭ-2500/20).

Преимущества

• Интегрированная дополнительная оболочка обеспечивает степень защиты IP54 без внешних кожухов
• Регулируемый тепловой расцепитель позволяет точно адаптировать порог срабатывания под нагрузку (7–10 А)
• Отсутствие необходимости в кабельных наконечниках упрощает монтаж и снижает стоимость сборки
• Высокая механическая прочность литого корпуса
• Наличие одного вспомогательного контакта даёт возможность интеграции в системы сигнализации и контроля состояния
• Широкий диапазон рабочих температур (-40…+40 C) делает устройство пригодным для холодных и жарких помещений

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или воздействия струй воды - IP54 не обеспечивает гидроизоляцию
• Запрещено применять в средах с взрывоопасными газами или пылью - отсутствует взрывозащита
• Не рассчитан на работу выше 400 В или при постоянном токе (DC)
• Недопустимо использование с проводами сечением более 6 мм2 - это вызывает перегрев и выход из строя зажимов
• Требует горизонтального расположения монтажной платы; наклонная установка может нарушить работу расцепителей

Примеры использования

• Защита трёхфазного двигателя мощностью до 5,5 кВт на производственной линии
• Отключение питания насосной группы в водопроводной станции
• Коммутирующее устройство в шкафу управления HVAC-системой
• Функциональный модуль в распределительном щите с ограниченным пространством - благодаря компактному корпусу и встроенной оболочке

Практические советы

• При выборе аналогичного аппарата проверьте совпадение уставки магнитного расцепителя - здесь она фиксирована на 10Iн (100 А); если нужна другая чувствительность - выбирайте другие модели серии АП50Б
• Для удобства обслуживания используйте вспомогательный контакт для передачи сигнала “выключен” в систему SCADA
• Проверяйте момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает изоляцию
• Если требуется защита нулевого провода или управляемый расцепитель - обратите внимание на другие варианты АП50Б, которые поддерживают эти функции
• При замене старого автомата - сверьте габариты и тип крепления. АП50Б-3МТ не совместим с DIN-рейками, только с монтажной платой
