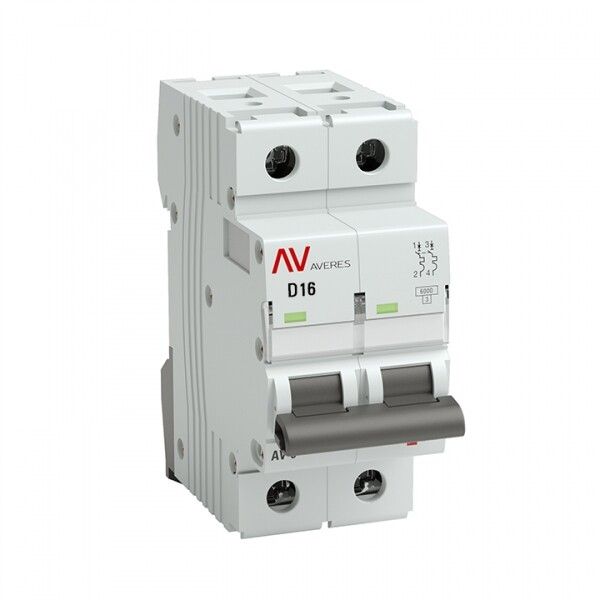

Выключатель автоматический двухполюсный AV-10 16А D 10кА AVERES | mcb10-2-16D-av EKF

Автоматический выключатель модульный AV-10 2П 16А (D) 10кА от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Этот аппарат серии AV-10 AVERES обеспечивает надёжную работу при высоких пусковых токах благодаря характеристике D и имеет класс токоограничения 3.

Назначение и область применения

Автоматический выключатель модульный AV-10 2П 16А (D) 10кА используется для защиты групповых линий с высокими пусковыми токами — например, двигателей, насосов, компрессоров, сварочных аппаратов и мощного освещения. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется надёжная защита при частых кратковременных перегрузках.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В переменного тока (AC), 50 Гц
• Количество полюсов: 2 (двухполюсный)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D — позволяет работать при пиковых токах до 10–20 крат от номинала
• Класс токоограничения: 3 — снижает энергию КЗ за счёт быстрого гашения дуги
• Номинальное напряжение изоляции (Ui): 660 В
• Номинальное импульсное выдерживаемое напряжение (Uimp): 6,2 кВ
• Тип расцепителя: электромагнитный + тепловой (комбинированный)
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –25 °C до +50 °C
• Ширина по модулям: 2 модуля (36 мм)
• Глубина монтажа: 50 мм
• Подключение проводов: 1–25 мм² (медные)
• С коммутируемым нейтралью: да — ноль тоже отключается при срабатывании
• Климатическое исполнение: УХЛ3 — для умеренного и холодного климата в помещениях
• Нормативы: IEC 60898, ГОСТ Р 50345-2010
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

Автоматический выключатель модульный AV-10 2П 16А (D) 10кА монтируется на DIN-рейку типа TS35. Ширина 2 модуля соответствует стандартным щиткам. Для подключения используйте провода сечением 1–25 мм² — зажимы рассчитаны на одножильные и многожильные медные провода. Наличие коммутируемого нейтраля требует правильного подключения фазы и нуля — важно соблюдать полярность. Устройство совместимо со всеми аксессуарами серии AV-10 AVERES: дополнительными контактами, катушками отключения, сигнализаторами положения.

Безопасность и стандарты

AV-10 2П 16А (D) 10кА соответствует международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Класс токоограничения 3 гарантирует минимальную энергию, передаваемую в цепь при КЗ, что повышает безопасность оборудования. Защитные шторки на клеммах предотвращают случайное прикосновение к токоведущим частям. Устройство не предназначено для работы во влажных или запылённых условиях вне щита — степень защиты IP20 допускает использование только внутри электрошкафов.

Преимущества

• Механизм мгновенной коммутации — быстрое отключение даже при больших токах
• Жёсткий корпус с 9 заклёпками — повышенная механическая прочность
• Окно реального состояния контактов — видно, открыт или закрыт выключатель
• Защитные шторки на клеммах — исключают риск поражения током при обслуживании
• Удобное окно для маркировки — легко идентифицировать цепь
• Литая лицевая панель — долговечность и устойчивость к деформации
• Полный набор аксессуаров — можно доработать функционал под задачу

Ограничения применения

Не применяйте AV-10 2П 16А (D) 10кА в условиях повышенной влажности, пыли или на открытом воздухе — IP20 не обеспечивает защиту от внешней среды. Не рекомендован для цепей постоянного тока (DC). Не подходит для защиты чувствительной электроники — характеристика D слишком «мягкая» для устройств с малыми пусковыми токами. Также не используйте с проводами меньшего сечения, чем 1 мм² — возможен перегрев.

Примеры использования

• Щитовая на этаже жилого дома — защита группы розеток с подключённым стиральной машиной и бойлером
• Производственный цех — питание двигателя насоса или воздушного компрессора
• Объект торговли — группа освещения с LED-светильниками большой мощности
• Складское помещение — управление системой вентиляции с частотным преобразователем

Практические советы

• Выбирая AV-10 2П 16А (D) 10кА, убедитесь, что нагрузка действительно требует характеристики D — для обычных розеток лучше подойдёт тип C.
• При монтаже проверьте плотность затяжки клемм — слабый контакт вызывает нагрев, особенно при токе 16 А.
• Используйте маркировочные этикетки через окно — это ускоряет поиск цепи при аварии.
• Для увеличения безопасности в щите добавьте аксессуары: сигнализатор положения или дистанционное отключение.
• Проверяйте соответствие глубины монтажа (50 мм) внутреннему объёму вашего шкафа — некоторые модели имеют ограниченный свободный объём.
