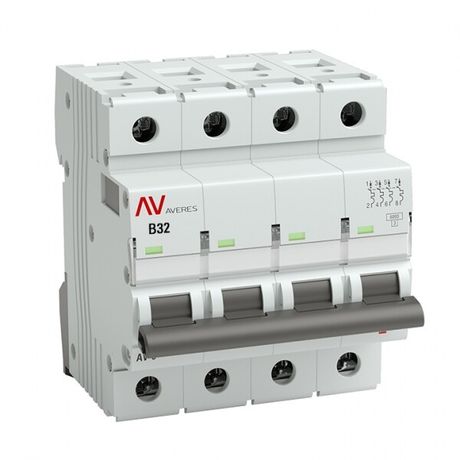

Выключатель автоматический четырехполюсный AV-6 32А B 6кА AVERES | mcb6-4-32B-av EKF

Автоматический выключатель модульный четырехполюсный 32А 6кА тип B от EKF серии Averes предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и административных объектах. Этот автомат обеспечивает надёжную работу в системах с переменным током до 400 В и совместим с DIN-рейкой.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 32А 6кА тип B используется для защиты четырёхпроводных сетей 380/220 В - например, вводных щитов многоквартирных домов, распределительных щитов офисов, производственных линий с трёхфазными нагрузками. Четыре полюса позволяют отключать одновременно все фазы и ноль, что важно для безопасности при ремонте и аварийных ситуациях. Подходит для установки в этажных и квартирных щитках, где требуется полное отключение цепи.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может держать без отключения.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC).
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который устройство может безопасно прервать.
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, подходит для бытовых нагрузок (освещение, розетки, бытовая техника).
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения.
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, защищает оборудование от повреждений.
• Поперечное сечение проводов: 1–25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; применяется только внутри щитов.
• Рабочая температура: от –25C до +50C - подходит для установки в неотапливаемых помещениях, таких как подвалы или технические этажи.
• Ширина: 4 модуля (72 мм) - занимает четыре стандартных места на DIN-рейке.
• Частота: 50 Гц - рассчитан на российские и европейские сети.
• С коммутируемым нейтралью: да - нулевой провод тоже отключается при срабатывании, что соответствует требованиям безопасности.
• Серия: AV-6 - часть линейки Averes от EKF, прошедшей сертификацию по IEC 60898 и ГОСТ Р 50345-2010.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 32А 6кА тип B монтируется на стандартную DIN-рейку шириной 35 мм. Глубина монтажа составляет 50 мм - достаточно места для свободного доступа к клеммам. Все клеммы имеют защитные шторки, предотвращающие случайное прикосновение. Для подключения используйте провода сечением 1–25 мм2, затягивайте винты моментом 0,8 Нм - недостаточно плотно - риск нагрева, слишком сильно - повредите контакт. Устройство совместимо со всеми аксессуарами серии AV-6: дополнительными контактами, расцепителями, блокировками.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010, которые регламентируют требования к модульным автоматическим выключателям для бытового и аналогичного использования. Категория перенапряжения 3 указывает на устойчивость к импульсным перенапряжениям, характерным для городских сетей. Номинальное импульсное напряжение 6,2 кВ подтверждает защиту от грозовых и коммутационных выбросов. Климатическое исполнение УХЛ3 допускает применение в условиях повышенной влажности и колебаний температур, типично для России.

Преимущества

• Механизм мгновенной коммутации (ММК) обеспечивает быстрое и надёжное отключение даже при больших токах.
• Жёсткий корпус с 9 заклёпками увеличивает механическую прочность и долговечность.
• Окно реального состояния контактов показывает, открыт или закрыт автомат - удобно при диагностике.
• Защитные шторки на клеммах исключают риск поражения током при работе рядом с щитком.
• Литая лицевая панель и удобное окно для маркировки упрощают обслуживание и идентификацию цепей.
• Гарантия 10 лет (120 месяцев) - один из самых длинных сроков среди аналогов.

Ограничения применения

• Не предназначен для установки вне щита - степень защиты IP20 не защищает от воды, пыли и внешних воздействий.
• Характеристика B не подходит для мощных двигателей или сварочных аппаратов - возможны ложные срабатывания.
• Не рекомендован для промышленных объектов с высокими пусковыми токами (например, насосы, компрессоры) - лучше использовать характеристику C или D.
• Не работает при напряжении выше 400 В - нельзя использовать в сетях 690 В без согласования с проектом.

Примеры использования

• Главный входной автомат в квартире с трёхфазным питанием (380 В) - отключает все фазы и ноль при аварии.
• Щит на этаже многоквартирного дома - управление группой розеток и освещения по фазам.
• Распределительный щит в офисе с серверной комнатой - защита от перегрузок при работе оборудования.
• Подъездный щит в жилом комплексе - контроль питания лифта, системы вентиляции и общего освещения.

Практические советы

• Перед установкой проверьте соответствие сечения проводов - не используйте провода меньше 1 мм2 или больше 25 мм2.
• Обязательно пометьте каждый автомат - это экономит время при поиске неисправности.
• При сборке щита соблюдайте порядок: сначала подключите провода, потом вставляйте автомат в рейку - так легче контролировать качество соединений.
• Если нужна сигнализация или удалённое управление - используйте дополнительные контакты серии AV-6.
• Не устанавливайте этот автомат вместо УЗО - он не защищает от утечек тока, только от перегрузок и КЗ.
• Проверяйте состояние автомата каждые 6–12 месяцев: пробуйте кнопку тестирования (если есть) и визуально оценивайте целостность корпуса.
