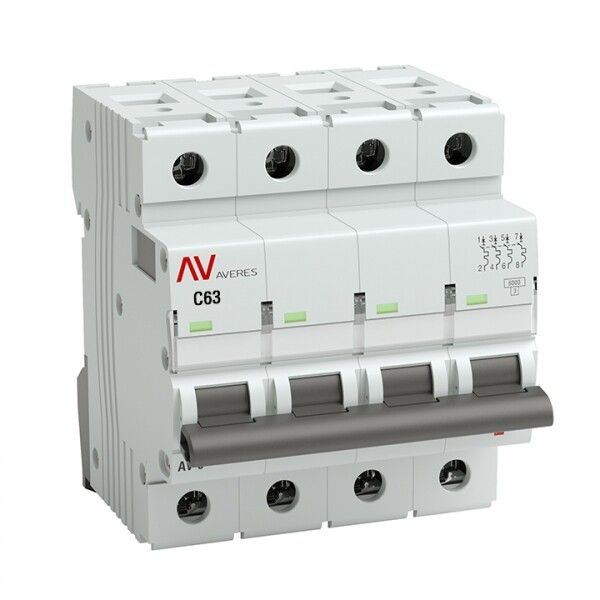

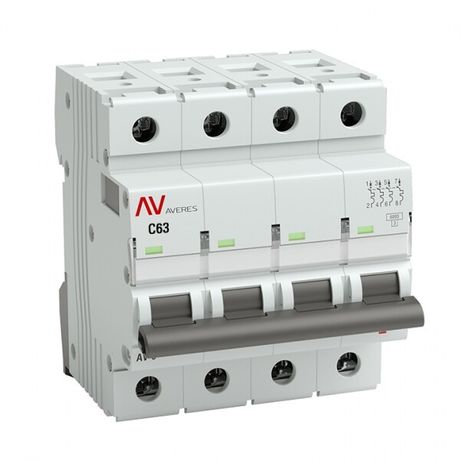

Выключатель автоматический четырехполюсный AV-6 DC 63А C 6кА AVERES | mcb6-DC-4-63C-av EKF

Автоматический выключатель модульный четырехполюсный AV-6 DC 63А C 6кА от EKF предназначен для защиты цепей постоянного тока в бытовых и промышленных системах. Этот аппарат серии AV-6 DC обеспечивает надёжное отключение при перегрузках и коротких замыканиях, особенно там, где важна устойчивость к высокому напряжению и жёсткие условия эксплуатации.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный AV-6 DC 63А C 6кА используется для защиты цепей постоянного тока (DC) с напряжением до 800 В. Подходит для установки в щитах управления, зарядных станциях, солнечных энергоустановках, промышленных конвейерах, системах освещения на светодиодах и других устройствах с источниками постоянного тока. Применяется как в бытовых, так и в профессиональных условиях - например, в автобусах, железнодорожном оборудовании, серверных помещениях с UPS.

Технические характеристики

• Номинальный ток: 63 А
• Тип тока: постоянный (DC)
• Номинальное напряжение: 800 В
• Количество полюсов: 4
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходящая для нагрузок со средним пусковым током (например, двигатели, люминесцентные лампы)
• Номинальное напряжение изоляции: 660 В
• Класс токоограничения: 3 - быстрое гашение дуги снижает энергию КЗ
• Категория перенапряжения: III - рассчитан на работу в распределительных сетях
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ
• Тип расцепителя: электромагнитный + тепловой - защищает от КЗ и длительных перегрузок одновременно
• Подключаемое сечение провода: 1–25 мм2 - совместим с медными и алюминиевыми жилами
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Ширина по модулям: 4M - занимает 4 стандартных места на DIN-рейке
• Глубина монтажа: 50 мм - требует достаточного свободного пространства внутри щита
• Рабочий диапазон температур: –25…+50 C
• Частота: 50 Гц - указана для справки, поскольку устройство работает с постоянным током
• Срок гарантии: 10 лет (120 месяцев)

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный AV-6 DC 63А C 6кА монтируется на стандартную DIN-рейку типа TS35. Для правильной установки требуется минимум 50 мм глубины в щите. Все четыре полюса имеют одинаковый механизм отключения - при сработке одного все остальные также отключаются. Нейтральный проводник коммутируется - можно использовать в цепях с заземлённой точкой. На клеммы допускаются провода сечением от 1 до 25 мм2; перед затяжкой проверьте плотность фиксации - слабый контакт вызывает нагрев. Обеспечьте минимальный зазор между соседними автоматами - рекомендовано не менее 10 мм.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2-2006). Сертифицирован для работы в условиях степени загрязнения 2 - то есть в помещении с обычным уровнем пыли и влаги. Класс токоограничения 3 позволяет значительно снизить термическую и механическую нагрузку на оборудование при КЗ. Конструкция имеет защитные шторки на клеммах - предотвращают случайное прикосновение к токоведущим частям даже при открытой крышке.

Преимущества

• Механизм мгновенной коммутации (ММК): обеспечивает быстрое и равномерное отключение всех полюсов, снижает риск возгорания
• Жёсткая конструкция с девятью заклепками: повышена прочность корпуса, исключается деформация при ударах или вибрации
• Окно реального состояния контактов: визуально показывает, разомкнуты контакты или замкнуты - удобно при диагностике
• Защитные шторки на клеммах: безопаснее при обслуживании, особенно в местах с ограниченным доступом
• Литая лицевая панель: устойчива к трещинам, легко моется, сохраняет цвет и надпись долгое время
• Удобное окно для маркировки: позволяет четко обозначить функцию каждого автомата
• Полный набор аксессуаров: возможно подключение дополнительных контактов, расцепителей, сигнализаторов положения

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного (DC)
• Степень защиты IP20 запрещает использование во влажных, пыльных или наружных условиях без дополнительной защиты (корпуса IP54/65)
• Работает только при температуре выше –25 C - в холодных складах или зимних объектах нужен обогрев щита
• Не предназначен для частого включения/выключения - не является кнопочным выключателем
• При использовании в цепях с очень высокими пусковыми токами (>10×Iн) возможны ложные срабатывания - лучше выбрать характеристику D

Примеры использования

• Щит питания солнечной батареи 48 В / 63 А - защита от КЗ и перегрузки
• Цепь постоянного тока на электробусе: управление двигателем и зарядкой
• UPS системы с батарейным массивом - контроль входа/выхода постоянного тока
• Промышленный контроллер с несколькими потребителями DC - каждый полюс защищает свою группу
• Система освещения LED на 380 В DC - многополюсное отключение при отказе одной линии

Практические советы

• Выбирая этот автомат, обязательно учтите суммарную мощность нагрузки - она должна быть ниже 50,4 кВт (P = U × I = 800 В × 63 А)
• Перед первым включением проверьте соответствие полярности - хотя он не чувствителен к направлению тока, соблюдение схемы увеличивает срок службы
• Если планируете подключать алюминиевые провода - используйте переходники или специальные клеммы, чтобы избежать оксидирования
• Для удалённого контроля состояния подключите опцию “дополнительный контакт” - сигнал будет виден на панели оператора
• При сборке щита располагайте автоматы рядом с аналогичными по типу - так проще диагностировать проблему
• Не забудьте отметить каждое устройство этикеткой - серия AV-6 DC не отличается внешней маркировкой полюсов, поэтому важно знать, что куда подключено
