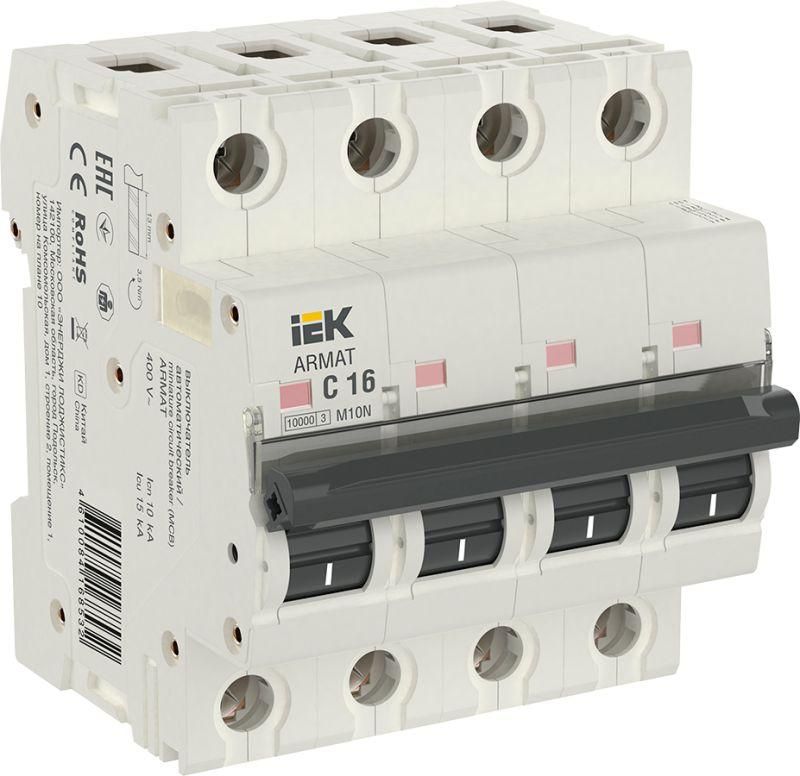

Выключатель автоматический четырехполюсный M10N 4P C 16А 10кА ARMAT | AR-M10N-4-C016 IEK

Автоматический выключатель четырёхполюсный C 16А 10кА M10N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах жилых и общественных зданий, где требуется надёжная защита трёхфазной нагрузки.

Назначение и область применения

Автоматический выключатель четырёхполюсный C 16А 10кА M10N защищает электрические цепи с трёхфазным питанием и нулевым проводником. Он применяется там, где есть риск перегрева проводов или возникновения аварийных токов - например, на входе в квартиру, в распределительных щитах многоквартирных домов, в офисах или небольших производственных помещениях. Подходит для защиты групп розеток, освещения, бытовой техники и других потребителей, работающих от сети 400 В.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно при аварии;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях с линейным напряжением 400 В;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала, оптимален для смешанных нагрузок (например, светильники + насосы);
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - обеспечивает двойную защиту;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях;
• Класс токоограничения: 3 - быстро ограничивает энергию КЗ, снижая повреждения оборудования;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (по 17,5 мм каждый) на рейке;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения;
• Рабочая температура: от –40 C до +70 C - работает в широком температурном диапазоне, включая неотапливаемые помещения;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Цвет: белый - соответствует стандартному цвету корпусов в бытовых щитах;
• Гарантия: 15 лет - длительный срок службы, подтверждает качество сборки.

Совместимость и монтаж

Автоматический выключатель четырёхполюсный C 16А 10кА M10N устанавливается на DIN-рейку типа 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация механическая, без болтов. Все полюса имеют одинаковые клеммы, позволяющие подключать кабели сечением до 25 мм2. Устройство совместимо с другими элементами серии ARMAT: шины, переходники, дополнительные контакты. Обязательно соблюдайте полярность при подключении нулевого провода - он также отключается, поэтому важно правильно соединить его с выходом аппарата. Не используйте для подключения алюминиевые провода - они не рекомендованы производителем.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает высокую степень безопасности при КЗ - энергия, передаваемая в сеть, минимальна. Сертифицирован для работы в условиях климатического исполнения УХЛ4 - допускается применение в неотапливаемых помещениях с возможностью колебаний температуры и влажности. Отключение всех четырёх полюсов исключает опасность сохранения потенциала на одном из проводов после срабатывания.

Преимущества

• Четыре полюса обеспечивают полное отключение нулевого провода - повышает безопасность при обслуживании;
• Высокая отключающая способность (10 кА) - подходит для современных сетей с большими токами КЗ;
• Характеристика C - идеальна для смешанных нагрузок, часто встречающихся в быту;
• Долгий срок гарантии (15 лет) - свидетельствует о долговечности материалов и сборки;
• Поддержка больших сечений кабелей (до 25 мм2) - удобно для мощных групповых линий;
• Широкий диапазон рабочих температур - можно использовать даже в холодных подъездах или на чердаках.

Ограничения применения

• Не предназначен для установки на открытом воздухе - IP20 не защищает от влаги и пыли;
• Не используется в системах с постоянным током (DC) - только для переменного тока 50 Гц;
• Не подходит для защиты двигателей с высоким пусковым током - лучше выбрать характеристику D;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО;
• Не рекомендуется для промышленных объектов с токами КЗ выше 10 кА - в таких случаях требуется более мощный аппарат.

Примеры использования

• Главный ввод в квартиру с трёхфазным питанием и нулём - отключает все провода при аварии;
• Щит на этаже многоквартирного дома - защищает несколько квартир от перегрузок;
• Распределительный щит кафе или малого офиса - управляет несколькими трёхфазными группами (кондиционеры, кухонное оборудование);
• Общий автомат для системы вентиляции с трёхфазным двигателем и нейтральным проводом.

Практические советы

• Выбирая этот автомат, проверьте, что ваша сеть действительно трёхфазная - для однофазных цепей достаточно двухполюсного аппарата;
• При подключении кабелей сечением 25 мм2 используйте наконечники - так контакт будет надёжнее;
• Не устанавливайте рядом с источниками тепла - перегрев может вызвать ложное срабатывание;
• Если в цепи есть чувствительная электроника - добавьте УЗО после автомата, поскольку M10N не реагирует на утечки тока;
• При замене старого автомата убедитесь, что новый тоже имеет 4 модуля - иначе не поместится в щите.
