Выключатель автоматический четырёхполюсный 10A B 6kA City9 | C9F16410 |Systeme Electric APC

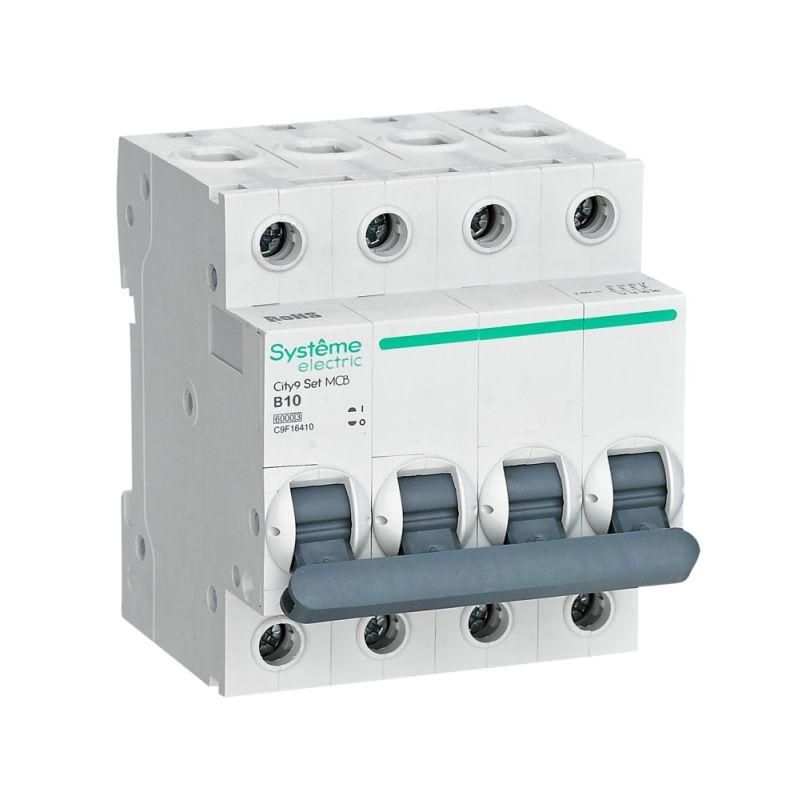

Автоматический выключатель City9 Set, артикул c9f16410, производства Systeme Electric - надёжное устройство для защиты четырёхпроводной сети переменного тока. Четырёхполюсная конструкция с нейтралью позволяет контролировать все фазы и ноль одновременно, что особенно важно в промышленных и коммерческих объектах. Выключатель рассчитан на работу в сетях до 400 В, обеспечивает быстрое отключение при перегрузках и КЗ, а его компактный форм-фактор упрощает установку на DIN-рейку.

Назначение и область применения

Автоматический выключатель City9 Set предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания. Подходит для использования в распределительных щитах жилых, офисных и промышленных зданий. Особенно эффективен в системах с трёхфазным питанием и нулевым проводником - например, для питания станков, освещения, конвейеров, HVAC-систем и другого оборудования, требующего контроля всех четырёх проводников.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 4 (3P+N) - три фазы + нейтральный проводник; ноль также защищён от перегрузок;
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное) - безопасная работа в сетях до 400 В;
• Номинальная отключающая способность: 6 кА - способен отключить аварийный ток до 6000 А без повреждений;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для осветительных нагрузок и маломощного оборудования;
• Работает при частоте 50/60 Гц - совместим со всеми стандартными сетями;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли;
• Ширина: 4 модуля (72 мм) - занимает стандартное место на DIN-рейке;
• Глубина монтажа: 45 мм - минимальный зазор для установки в шкафу;
• Поперечное сечение провода: 1–25 мм2 - поддерживает медные и алюминиевые кабели указанного диаметра;
• Момент затяжки клемм: 2,5 Нм - требуется использовать крутящий момент для надёжного контакта;
• Класс токоограничения: 3 - высокая скорость отключения снижает тепловую энергию при КЗ;
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью;
• Гарантия: 3 года (36 месяцев).

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть выключатель на рейке - никаких болтов или дополнительных креплений не требуется. Все четыре полюса имеют одинаковый шаг, поэтому легко сочетаются с другими автоматами серии City9 Set. Клеммы расположены сверху и снизу - можно подключать провода с любой стороны. Максимальное сечение провода - 25 мм2, минимум - 1 мм2. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке. Обязательно соблюдайте момент затяжки 2,5 Нм: недостаточно плотный контакт вызывает нагрев, слишком сильный - повреждает клемму.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта EN 60898-1 и нормам RoHS 2.0 - не содержит опасных веществ, таких как свинец или кадмий. Конструкция клемм исключает случайный контакт с токоведущими частями даже при открытой крышке. Корпус выполнен из ударопрочного самозагасающего пластика, устойчив к механическим воздействиям. Шесть металлических заклёпок усиливают целостность корпуса, предотвращая его деформацию при внешнем давлении. IP20 обеспечивает базовую защиту от прикосновения, но не предназначено для влажных сред или улицы.

Преимущества

• Механизм мгновенной коммутации - обеспечивает быстрое отключение при КЗ, снижая риск возгорания;
• Безопасные клеммы - предотвращают выпадение проводов и случайный контакт с токоведущими элементами;
• Монолитная лицевая панель - увеличивает долговечность и упрощает обслуживание;
• Соответствие RoHS 2.0 - экологичный материал, безопасный для человека и окружающей среды;
• Гарантия 3 года - подтверждает качество сборки и материалов.

Ограничения применения

Не применяйте выключатель в условиях повышенной влажности, на улице или в пыльных средах - степень защиты IP20 не обеспечивает герметичность. Не используется в цепях постоянного тока (DC) - только для переменного тока AC. Не рекомендован для защиты мощных двигателей с высоким пусковым током - характеристика B сработает раньше времени. Не подходит для установки в щитах с температурой выше +40 C без принудительного охлаждения. Не допускается подключение проводов сечением менее 1 мм2 или более 25 мм2 - возможен перегрев или плохой контакт.

Примеры использования

• Щитовая распределительная станция в торговом центре - защита трёхфазной группы освещения и розеток;
• Производственный участок - управление и защита станка с трёхфазным двигателем и нулевой линией;
• Офисный комплекс - распределение энергии между несколькими комнатами через одну четырёхполюсную линию;
• Лаборатория или медицинский кабинет - точная защита чувствительного оборудования с нейтральным проводом.

Практические советы

• При замене старого автомата проверьте соответствие сечения проводов - если провод больше 25 мм2, используйте переходник или другой тип устройства;
• Избегайте смешивания автоматов разных серий в одном щите - лучше использовать всю линейку City9 Set для единообразия и совместимости;
• После монтажа протестируйте срабатывание кнопкой “T” - она имитирует КЗ и проверяет работоспособность механизма;
• При групповой установке нескольких автоматов оставляйте зазор 5–10 мм между ними - это улучшает теплоотдачу;
• Обязательно пометьте каждый автомат - указывайте нагрузку, которую он защищает, чтобы упростить диагностику.
