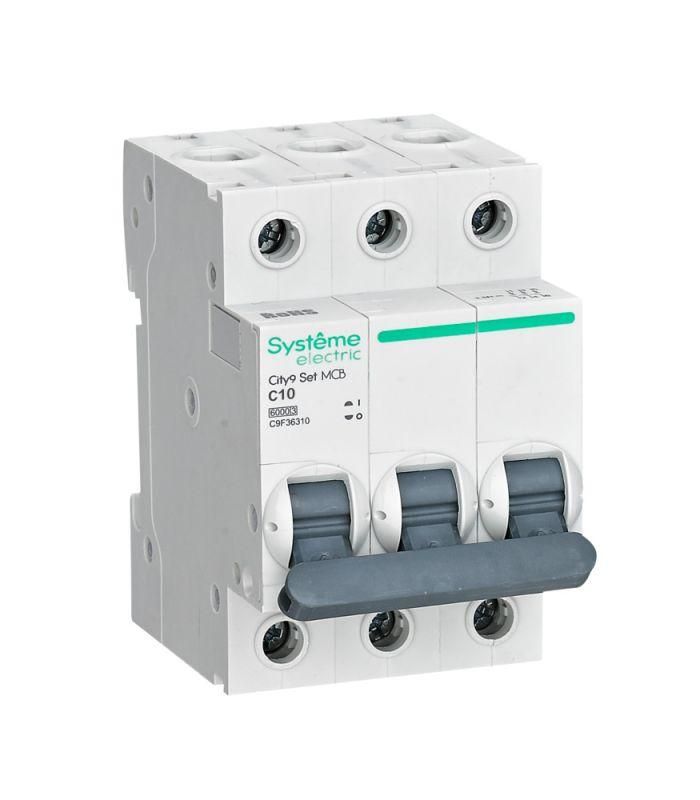

Выключатель автоматический трёхполюсный 10A C 6kA City9 | C9F36310 |Systeme Electric APC

Автоматический выключатель Systeme Electric c9f36310 - трёхполюсный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах бытовых и промышленных объектов с напряжением до 400 В.

Назначение и область применения

Автоматический выключатель c9f36310 предназначен для защиты электрических цепей переменного тока от перегрузок и токов короткого замыкания. Используется в распределительных щитах жилых домов, офисов, производственных помещений и оборудования с нагрузкой до 10 А. Особенно эффективен там, где возможны кратковременные пусковые токи - например, у двигателей, насосов, компрессоров и освещения с люминесцентными лампами.

Технические характеристики

• Тип: автоматический выключатель, 3 полюса (3P)
• Номинальный ток: 10 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, светильники)
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить аварийный ток до 6000 А
• Род тока: переменный (AC), частота 50–60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на проводку
• Ширина по модулям: 3 модуля (стандартная ширина одного модуля - 17,5 мм)
• Глубина монтажа: 45 мм
• Поперечное сечение подключаемого провода: 1–25 мм2 (медный провод)
• Способ монтажа: на DIN-рейку (35 мм)
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления и влажности

Совместимость и монтаж

Автомат c9f36310 совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используйте провода сечением от 1 до 25 мм2. Клеммы имеют зажимную систему с фиксацией, обеспечивающую надёжный контакт даже при многократном подключении/отключении. Обратите внимание: глубина устройства составляет 45 мм - убедитесь, что в щите достаточно места для свободной установки и последующего обслуживания.

Безопасность и стандарты

Изделие соответствует международным требованиям безопасности для устройств категории II и класса защиты IP20. Конструкция клемм предотвращает случайное попадание проводов в заклемменное пространство, снижая риск короткого замыкания. Корпус изготовлен из ударопрочного термостойкого пластика, устойчивого к механическим повреждениям и высоким температурам. Наличие 6 металлических заклёпок усиливает прочность корпуса при длительной эксплуатации.

Преимущества

• Механизм «мгновенной коммутации» обеспечивает быстрое отключение при КЗ - меньше теплового воздействия на проводку
• Увеличенная отключающая способность (6 кА) позволяет использовать в местах с высокой вероятностью короткого замыкания
• Защита клемм исключает риск контакта с токоведущими частями при монтаже
• Поддержка проводов до 25 мм2 - удобно для подключения мощных потребителей
• Серия City9 SET - проверенная линейка от Systeme Electric с единым дизайном и совместимостью внутри системы

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для цепей с постоянным током (DC) - работает только с переменным током AC
• Характеристика C не подходит для очень чувствительных нагрузок (например, светодиодных драйверов или точной электроники) - для них лучше выбрать тип B
• Не следует применять в условиях температур ниже -25 C или выше +60 C - указаны только нормальные условия эксплуатации

Примеры использования

• Щитовая в квартире - защита группы розеток и освещения
• Производственный участок - питание станков с асинхронными двигателями
• Климатическая система - управление вентиляторами и компрессорами
• Общественное здание - распределение энергии по этажам через групповые автоматы

Практические советы

• Выбирая автомат c9f36310, учитывайте суммарную мощность всех подключённых устройств - она не должна превышать 4,4 кВт при 380 В (I=10A × U=380V × √3 ≈ 6,6 кВт, но с коэффициентом запаса - 4–5 кВт оптимально)
• При подключении проводов не затягивайте клеммы слишком сильно - это может повредить медную жилу
• Для удобства обслуживания располагайте c9f36310 рядом с другими автоматами серии City9 SET - одинаковый дизайн и цвет позволяют легко ориентироваться в щите
• Если в вашем щите мало места - учтите, что глубина 45 мм требует минимум 60 мм свободного пространства сзади для вентиляции и доступа
• Этот автомат не является УЗО - для защиты от утечек тока необходимо дополнительно установить дифференциальный автомат или УЗО перед ним
