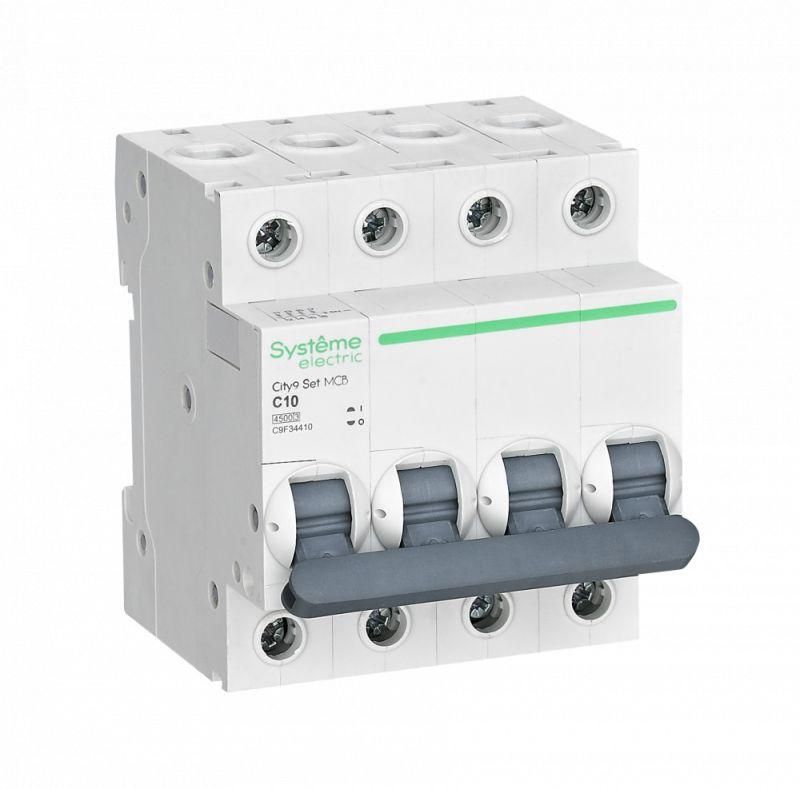

Выключатель автоматический четырехполюсный 10А С 4.5kA 400В City9 Set - C9F34410 APC

Автоматический выключатель модульный четырехполюсный 10А С 4.5кА 400В от бренда Systeme Electric (артикул c9f34410) предназначен для защиты четырёхпроводных электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Этот автоматический выключатель защищает сети с рабочим напряжением до 400 В и частотой 50–60 Гц. Он используется там, где требуется одновременная коммутация всех фаз и нулевого проводника - например, в трёхфазных потребителях: насосах, компрессорах, кондиционерах, станках с ЧПУ, системах освещения с нейтралью. Наличие нейтрального проводника позволяет отключать все четыре проводника сразу, что важно для безопасности при обслуживании оборудования.

Технические характеристики

• Количество полюсов: 4 (три фазы + N)
• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные светильники, трансформаторы)
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение изоляции: 440 В - предельное напряжение, которое не повредит изоляцию внутри аппарата
• Поперечное сечение провода: 1–16 мм2 - допустимый диапазон площади сечения подключаемых медных проводов
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, что уменьшает риск повреждения кабеля и оборудования
• Ширина по модулям: 4M (стандартный модуль 17,5 мм - общая ширина 70 мм)
• Глубина монтажа: 45 мм - минимальная глубина щита, необходимая для свободной установки
• Частота: 50–60 Гц - работает в сетях стандарта Европы/РФ
• Способ монтажа: на DIN-рейку типа TS35
• Наличие нейтрального проводника: да - ноль также отключается при срабатывании

Совместимость и монтаж

Автоматический выключатель modulnyy chetyrekhpoljusnyy 10A S 4.5kA 400B совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требует. Для подключения используйте провода сечением 1–16 мм2. Клеммы имеют зажимную пластину с фиксацией - после затяжки проверьте надёжность контакта легким потягиванием провода. Обращайте внимание: нейтральный проводник подключается к отдельному зажиму, помеченному буквой “N”.

Безопасность и стандарты

Изделие соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей в бытовых и аналогичных условиях. Класс токоограничения 3 обеспечивает высокую степень защиты кабелей при аварийных режимах. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. Корпус выполнен из ударопрочного самозагасающего пластика, обеспечивающего устойчивость к механическим воздействиям и температурным колебаниям.

Преимущества

• Механизм «мгновенной коммутации» - быстрое отключение даже при слабом контакте, минимизирует дуговые процессы
• 6 металлических заклёпок усиливают прочность корпуса и снижают вероятность деформации при сборке
• Безопасные клеммы с защитой от попадания проводов внутрь - снижают риск короткого замыкания при неквалифицированном монтаже
• Цифровая маркировка параметров на корпусе - легко читается даже в плохо освещённых щитах
• Совместимость с другими изделиями серии City9 SET - удобно собирать унифицированные щиты

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, сырости или внешнего воздействия воды - IP20 не обеспечивает защиту от жидкостей
• Не рекомендован для цепей с высоким пусковым током (например, мощные асинхронные двигатели >5 кВт без мягкого пуска)
• Не подходит для постоянного тока (DC) - только для переменного тока AC
• Не следует использовать в качестве основного рубильника для частого ручного включения/выключения - предназначен для аварийной защиты, а не для операционного управления

Примеры использования

• Защита трёхфазного конвейера с двигателем 4 кВт и нейтральным проводом для управления
• Щитовая защита группы осветительных приборов с дросселями и ЭПРА
• Подключение станка с ЧПУ, где необходимо отключить все фазы и ноль одновременно
• Распределительный щит многоквартирного дома - защита одной квартиры с трёхфазным вводом

Практические советы

• При выборе автомата убедитесь, что ваша сеть имеет именно 400 В (между фазами), а не 230 В - это влияет на правильность подбора
• Для проводов сечением более 10 мм2 используйте наконечники (наконечники типа ШК или НШВИ) - они улучшают контакт и предотвращают перелом жил
• Не забудьте про посадочный диаметр: при установке в щит с глубиной менее 45 мм возможны трудности с открыванием крышки
• Проверяйте соответствие класса токоограничения 3 требованиям проекта - особенно в промышленных объектах с длинными кабельными линиями
• Серия City9 SET совместима с другими продуктами SE - можно смешивать автоматы, УЗО, дифавтоматы одного бренда для единообразия и гарантии совместимости
