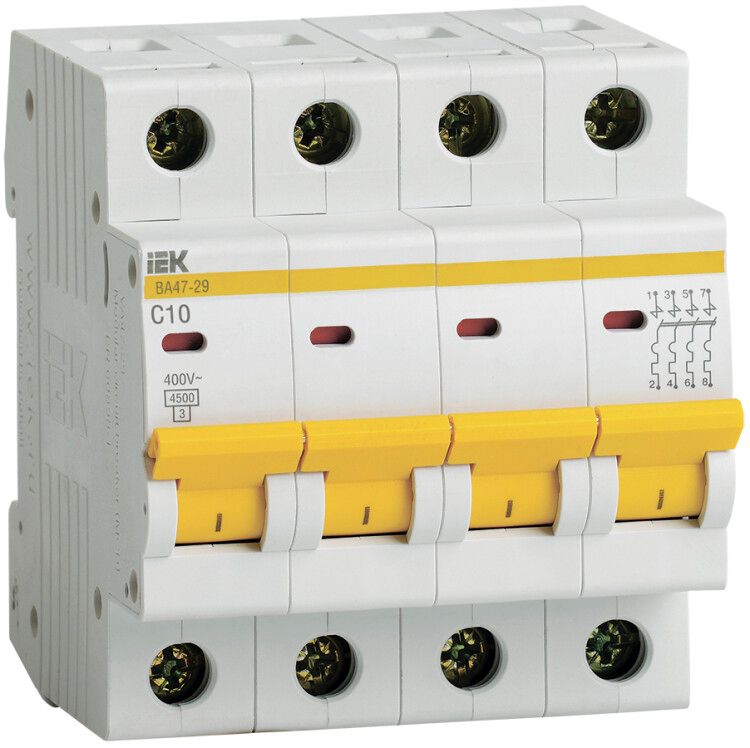

Выключатель автоматический четырехполюсный ВА47-29 10А C 4,5кА KARAT | MVA20-4-010-C IEK

Автоматический выключатель модульный четырехполюсный 10А 4.5кА характеристика С ВА47-29 от IEK предназначен для защиты многожильных цепей в промышленных и бытовых сетях переменного тока. Этот аппарат сочетает надёжную двухступенчатую защиту, совместимость с DIN-рейкой и широкий температурный диапазон, что делает его универсальным решением для распределительных щитов.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает группы потребителей от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных устройствах (ВРУ), этажных щитах, на производствах, в офисах, жилых домах и объектах коммерческой недвижимости. Четыре полюса позволяют отключать все фазы и ноль одновременно - важно для систем TN-S и TT.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазные сети 380–400 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - оптимизирован для нагрузок с умеренным пусковым током: освещение, насосы, малые двигатели, оборудование с пуском под нагрузкой.
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита в одном корпусе.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию, передаваемую в сеть при аварии.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах.
• Ширина: 4 модуля (18 мм × 4 = 72 мм) - занимает стандартное место на DIN-рейке.
• Глубина монтажа: 73,6 мм - требует достаточного места внутри щита.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Диапазон температур: от –40 C до +50 C - работает даже в неотапливаемых помещениях зимой.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью.

Совместимость и монтаж

Автоматический выключатель ВА47-29 монтируется на стандартную DIN-рейку 35 мм. Все четыре полюса имеют одинаковые зажимы, поддерживающие два типа подключения: гибкий однопроволочный провод и жесткую шину. Для распределения питания можно использовать шины FORK (верхние зажимы) и PIN (боковые выводы). Индикатор положения контактов (зелёный/красный) показывает состояние включения/отключения. Монтаж не требует специальных инструментов - достаточно отвертки для затяжки зажимов. Обязательно проверьте посадочные размеры: глубина 73,6 мм должна умещаться в вашем щите.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие этим нормам гарантирует соответствие европейским аналогам IEC 60898-1. Класс токоограничения 3 повышает безопасность оборудования, снижая риск возгорания из-за высоких импульсных токов. Применение в бытовых и промышленных условиях допускается при наличии сертификатов соответствия.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ.
• Улучшенная дугогасительная камера - снижает износ контактов и продлевает срок службы.
• Поддержка шин FORK и PIN - удобно для организации распределения энергии в щите без лишних перемычек.
• Насечки на зажимах - обеспечивают более плотный контакт, меньше нагрева и выше механическая прочность.
• Эргономичная рукоятка - легко включать/выключать даже в перчатках.
• Индикатор состояния - сразу видно, включен ли автомат, без необходимости тестирования.
• Работает при экстремальных температурах - подходит для холодных складов, подвалов, уличных щитов.

Ограничения применения

• Не предназначен для работы во влажных средах вне щита - степень защиты IP20 исключает использование на улице или в сырых помещениях без герметизации.
• Не подходит для мощных двигателей с высоким пусковым током (>5×Iн) - для них лучше выбрать характеристику D.
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно установить УЗО.
• Не рекомендуется для цепей с частыми включениями/отключениями (более 10 раз в день) - это сокращает механический ресурс.
• Требует свободного доступа для обслуживания - нельзя монтировать вплотную к стенкам щита или другим аппаратам без зазора.

Примеры использования

• Защита трёхфазного конвейера с однофазными потребителями (освещение, управление) в цеху.
• Вводной автомат в квартире с трёхфазным вводом и раздельной нагрузкой (электроплита, бойлер, HVAC).
• Щит на даче с трёхфазным питанием и группами освещения, розеток и насоса.
• Распределительный щит торгового центра - отключение всех фаз при аварии в одной из них.

Практические советы

• Выбирая ВА47-29, убедитесь, что суммарная нагрузка на каждую фазу не превышает 10 А. Перегрузка по одной фазе вызовет срабатывание всего аппарата.
• При использовании шин FORK или PIN - используйте только совместимые элементы от IEK, чтобы избежать плохого контакта.
• Затягивайте зажимы усилием 0,8–1,0 Нм - слишком слабый контакт греется, слишком сильный - деформирует пластик.
• Перед монтажом проверьте, что нулевой провод не подключён к заземлению - в четырёхполюсном автомате N тоже отключается.
• Для долгой службы не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - температура внутри щита может превысить +50 C.
• При замене старого автомата - сверьте тип расцепления: если раньше был B, а теперь C - возможно, придётся пересмотреть нагрузку.
