Выключатель автоматический четырёхполюсный 16A B 6kA City9 | C9F16416 |Systeme Electric APC

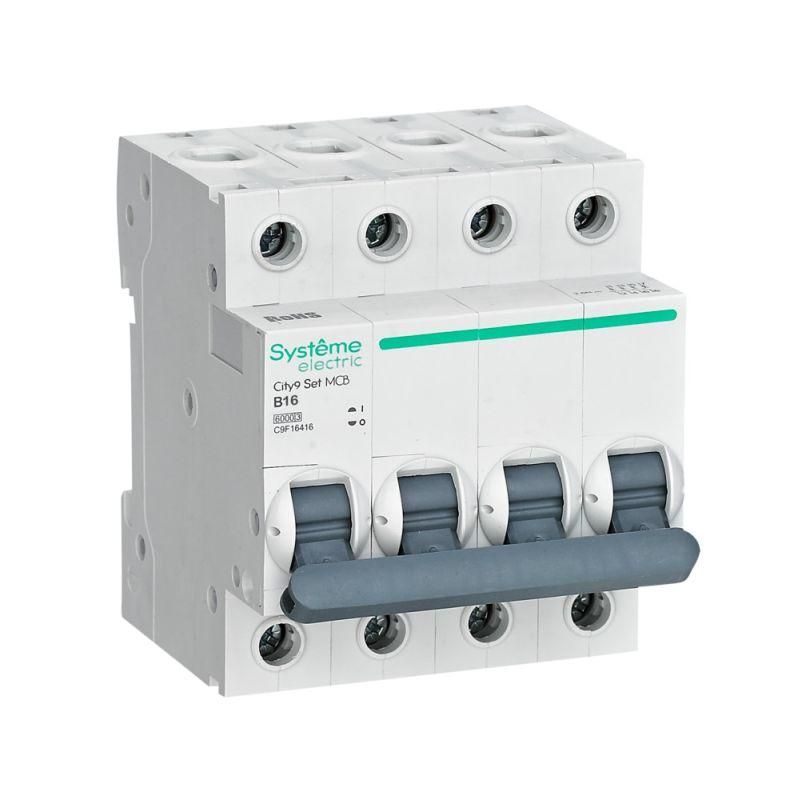

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16416) - четырёхполюсный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов с переменным током 380–400 В.

Назначение и область применения

City9 Set предназначен для защиты электрических цепей с номинальным напряжением до 400 В переменного тока частотой 50/60 Гц. Обеспечивает надёжную защиту от перегрузок и токов короткого замыкания. Применяется в распределительных щитах зданий, на производствах, в системах освещения, конвейерах, насосных станциях и других объектах, где требуется защита трёх фаз с нулевым проводником.

Технические характеристики

• Тип: автоматический выключатель, 4 полюса (3P+N)
• Номинальный ток: 16 А
• Характеристика срабатывания: B - подходит для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить аварийный ток до 6000 А
• Номинальное напряжение изоляции: 440 В - обеспечивает безопасную работу при колебаниях напряжения
• Тип тока: переменный (AC)
• Частота: 50 / 60 Гц
• Ширина: 4 модуля (стандартная ширина DIN-рейки)
• Глубина монтажа: 45 мм
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Степень загрязнения: 2 - допустимо использование в помещениях с обычной запылённостью
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку
• Поперечное сечение подключаемого провода: 1 – 25 мм2
• Момент затяжки клемм: 2,5 Нм - требует соблюдения при монтаже
• Наличие нейтрального проводника: да - один полюс специально для N-проводника
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

City9 Set монтируется на стандартную DIN-рейку шириной 35 мм. Ширина 4 модуля позволяет легко разместить его в типовых щитках. Для подключения используются клеммы с зажимом для проводов сечением от 1 до 25 мм2. Максимальный момент затяжки - 2,5 Нм; превышение может повредить контакт. Корпус имеет монолитную лицевую панель, что предотвращает случайное касание токоведущих частей при установленном устройстве. Устройство совместимо с другими компонентами серии City9 SET - можно использовать однотипные клеммы, держатели и крышки.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит опасных веществ, разрешено применение в ЕС
• Класс токоограничения 3 соответствует EN 60947-2
• Изоляция рассчитана на 440 В - выше рабочего напряжения 380 В, что создаёт запас прочности
• Безопасные клеммы: конструкция исключает риск попадания жил в заклеммное пространство, снижает вероятность пробоя
• Механизм мгновенной коммутации обеспечивает быстрый разрыв цепи при КЗ, минимизируя риск возгорания

Преимущества

• Механизм мгновенной коммутации - отключение происходит за миллисекунды даже при максимальных токах КЗ
• Безопасные клеммы - предотвращают случайные контакты и обеспечивают надёжное соединение
• Монолитный корпус с 6 металлическими заклёпками - повышенная ударопрочность и долговечность
• Учёт нейтрального проводника - четвертый полюс точно соответствует схемам TN-S и TN-C-S
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для цепей с высокими пусковыми токами (например, мощные двигатели) - характеристика B менее подходяща, чем C или D
• Не используется в постоянном токе (DC) - только для переменного тока AC
• Требуется точное соблюдение момента затяжки клемм - недостаточно или слишком сильно затянутые провода вызывают нагрев и выход из строя

Примеры использования

• Защита трёхфазной сети 380 В в административном здании с освещением, розетками и маломощными приборами
• Распределительный щит на производственном участке с конвейером, насосом и системой вентиляции
• Щитовая в многоквартирном доме - защита группы розеток и светильников на этаже
• Подключение кабеля сечением 4–10 мм2 к групповым автоматам в квартире

Практические советы

• При выборе проверьте соответствие сечения кабеля - используйте провода от 1 до 25 мм2, лучше всего 2,5–6 мм2 для бытовых нужд
• Обязательно используйте дин-рейку с правильной шириной (35 мм); City9 Set занимает 4 модуля - планируйте место в щите заранее
• Затягивайте клеммы именно на 2,5 Нм - используйте крутящий ключ или отвертку с ограничителем
• Не устанавливайте в местах с возможным попаданием воды - IP20 не защищает от брызг и влаги
• При замене старого автомата сверьте характеристику B - если ранее был C, возможно, стоит выбрать более чувствительный вариант
• City9 Set совместим с другими изделиями серии - можно собирать щит из одного семейства для унификации обслуживания
