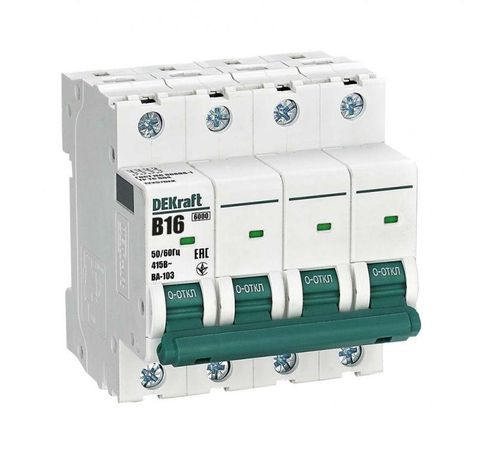

Автоматический выключатель ВА-103 4P 16А B 6кА новый - 12257DEK APC

Автоматический выключатель ВА-103 от DEKraft - четырёхполюсный аппарат на 16 А с характеристикой B и отключающей способностью 6 кА, предназначенный для защиты распределительных цепей переменного тока в промышленных и коммерческих объектах. Устройство совместимо с системами DEKraft и SE, устанавливается на DIN-рейку.

Назначение и область применения

ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы одновременно, что делает его подходящим для вводных щитов, трёхфазных потребителей и сетей с нулевым проводником. Применяется в промышленном оборудовании, конвейерах, насосных станциях, системах освещения и других объектах с трёхфазным питанием 415 В.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 415 В AC
• Номинальное напряжение изоляции: 500 В
• Количество полюсов: 4
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для смешанных нагрузок (освещение, бытовые приборы, малые двигатели)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Частота: 50/60 Гц
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Способ монтажа: на DIN-рейку 35 мм
• Поддерживает установку дополнительных аксессуаров (например, расцепители, сигнализаторы) с левой стороны

Совместимость и монтаж

ВА-103 полностью совместим с корпусами и оболочками DEKraft и Systeme Electric. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Ширина устройства - 4 модуля, поэтому требуется свободное место в щите. Для подключения используются зажимы сверху и снизу - провода до 25 мм2. Клеммы рассчитаны на многожильные и одножильные провода. Установка дополнительных устройств возможна только слева - правая сторона заблокирована.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2. Напряжение изоляции 500 В обеспечивает надёжную изоляцию между полюсами и корпусом. Индикатор состояния контактов через окошко позволяет визуально определить, включен ли автомат, даже если рукоятка находится в промежуточном положении. Это снижает риск ошибок при обслуживании.

Преимущества

• Повышенная механическая прочность благодаря 5 монолитным заклёпкам - корпус менее подвержен деформации при ударах или вибрации
• Боковые каналы охлаждения обеспечивают стабильную работу при температуре до +40 C и выше
• Индикатор состояния контактов - удобен при диагностике и ремонте
• Возможность установки аксессуаров - гибкость в настройке функций (например, добавление UVR, SHU, AUX)
• Полную совместимость с популярными сериями DEKraft и SE - можно менять элементы внутри одного щита без переделки

Ограничения применения

• Не предназначен для установки во внешних условиях - степень защиты IP20 исключает применение в сырых, пыльных или открытых местах
• Не рекомендован для защиты мощных двигателей с частыми пусками - характеристика B может давать ложные срабатывания; для таких задач лучше выбрать характеристику C или D
• Дополнительные аксессуары устанавливаются только слева - нельзя комбинировать несколько устройств справа
• Работает только с переменным током - не подходит для постоянного тока (DC)

Примеры использования

• Вводной автомат в трёхфазном распределительном щите торгового центра
• Защита группы станков с трёхфазным питанием на заводе
• Щит освещения в офисном помещении с нулевым проводом
• Распределительный щит системы кондиционирования с 4-проводной схемой

Практические советы

• Перед монтажом проверьте глубину щита - ВА-103 требует минимум 78,5 мм свободного пространства
• При использовании с аксессуарами убедитесь, что они совместимы с моделью ВА-103 и установлены именно на левой стороне
• Для долговечной работы избегайте установки рядом с источниками тепла - боковые каналы охлаждения эффективны, но не заменяют нормального воздушного потока
• Если планируете замену старого автомата - сравните ширину и тип крепления: ВА-103 имеет стандартную 4M ширину, легко заменяет аналоги от Schneider, ABB, IEK
• Не затягивайте клеммы слишком сильно - максимальный момент 1,5–2,0 Нм, чтобы не повредить пластик
