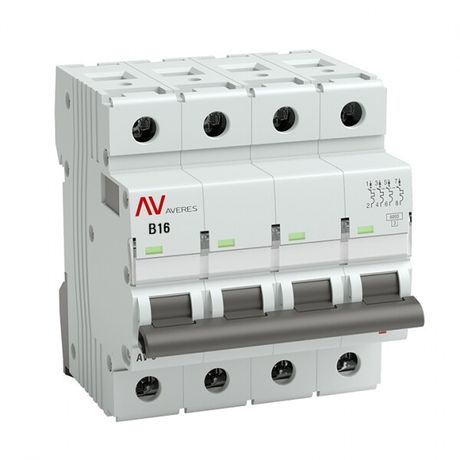

Выключатель автоматический четырехполюсный AV-6 16А B 6кА AVERES | mcb6-4-16B-av EKF

Автоматический выключатель модульный четырехполюсный 16А 6кА тип B от EKF серии Averes предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Артикул mcb6-4-16b-av обеспечивает надежную работу в сетях переменного тока 400 В с возможностью коммутации нулевого проводника.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 16А 6кА тип B используется для защиты групповых цепей в однофазных и трёхфазных системах с глухозаземлённой нейтралью. Подходит для установки в щитках жилых домов, офисов, магазинов и легкопромышленных объектов. Четыре полюса позволяют одновременно отключать все фазы и ноль - важно для безопасного обслуживания оборудования и соблюдения требований ПУЭ.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC)
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, подходит для бытовой нагрузки (освещение, розетки, бытовые приборы)
• Номинальное напряжение изоляции: 660 В - предел, при котором сохраняется электроизоляция между токоведущими частями
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термическую и механическую нагрузку на проводку
• Номинальное импульсное напряжение: 6,2 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов)
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенная реакция на КЗ и задержка при перегрузке
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупным инструментом, но не от пыли и влаги
• Рабочая температура: –25…+50 C - допустимый диапазон для установки в неотапливаемых помещениях
• Ширина по модулям: 4M - занимает четыре стандартных модуля на DIN-рейке (17,5 мм каждый)
• Частота: 50 Гц - рассчитан на российские и европейские сети
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании, повышает безопасность
• Срок гарантии: 120 месяцев - 10 лет, что соответствует требованиям к качеству серий AV-6

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 50 мм. Совместим со всеми компонентами серии AV-6 AVERES. Клеммы обеспечивают плотный контакт с проводами 1–25 мм2 - затяжка осуществляется отверткой. Наличие коммутируемого нуля позволяет использовать его вместо более дорогих 4P-выключателей с отдельным N-полюсом. Устройство не требует специальных инструментов - монтаж выполняется обычными слесарными средствами.

Безопасность и стандарты

Автоматический выключатель modulnyy chetyrekhpolosnoy 16A 6kA tip B соответствует международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Это гарантирует соответствие требованиям безопасности, точности срабатывания и долговечности. Класс 3 токоограничения и импульсная прочность 6,2 кВ обеспечивают защиту не только самого автомата, но и всей электропроводки. Шторки на клеммах исключают случайное прикосновение к токоведущим частям при установленном положении устройства.

Преимущества

• Жесткий корпус с 9 заклепками - повышенная механическая прочность против деформации при аварийных режимах
• Механизм мгновенной коммутации (ММК) - быстрое и надежное отключение даже при значительных токах КЗ
• Окно реального состояния контактов - наглядно показывает, открыт или закрыт автомат, без необходимости вскрытия щита
• Литая лицевая панель - устойчива к воздействию внешней среды, не выгорает и не трескается
• Удобное окно для маркировки - легко подписывать каждую цепь, снижает риск ошибок при ремонте
• Поддержка полного набора аксессуаров - можно докупить блокировки, дополнительные контакты, расцепители

Ограничения применения

• Не предназначен для установки во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для промышленных мощных двигателей или сварочных аппаратов - характеристика B слишком чувствительна к пусковым токам
• Не работает в сетях постоянного тока - только переменный ток 50 Гц
• Требует наличия DIN-рейки; не предусматривает крепление болтами или другими методами
• При температуре ниже –25 C возможно изменение времени срабатывания - не следует применять в неотапливаемых холодильных камерах

Примеры использования

• Защита трёхфазной группы розеток в квартире или офисе
• Отключение питания кондиционера, бойлера или электроплиты с нулём
• Щитовая защита этажа в многоквартирном доме
• Распределительный щит малого производства с освещением и розетками
• Замена старого автомата с аналогичными параметрами в существующем щите

Практические советы

• Выбирая автомат, проверьте сечение входящего кабеля - он должен попадать в диапазон 1–25 мм2. Превышение может вызвать перегрев клемм
• При монтаже используйте отвертку с плоским наконечником - не применяйте крестовые, чтобы не повредить пластик
• Обязательно подпишите цепь через окно маркировки - это экономит время при диагностике
• Если в цепи есть мощные пускатели или насосы - рассмотрите вариант с характеристикой C, а не B
• Для увеличения функционала можно заказать дополнительные контакты (NO/NC) - они позволят сигнализировать о срабатывании
• Проверяйте состояние автомата визуально: если рычаг находится в промежуточном положении - он сработал, необходимо сбросить
