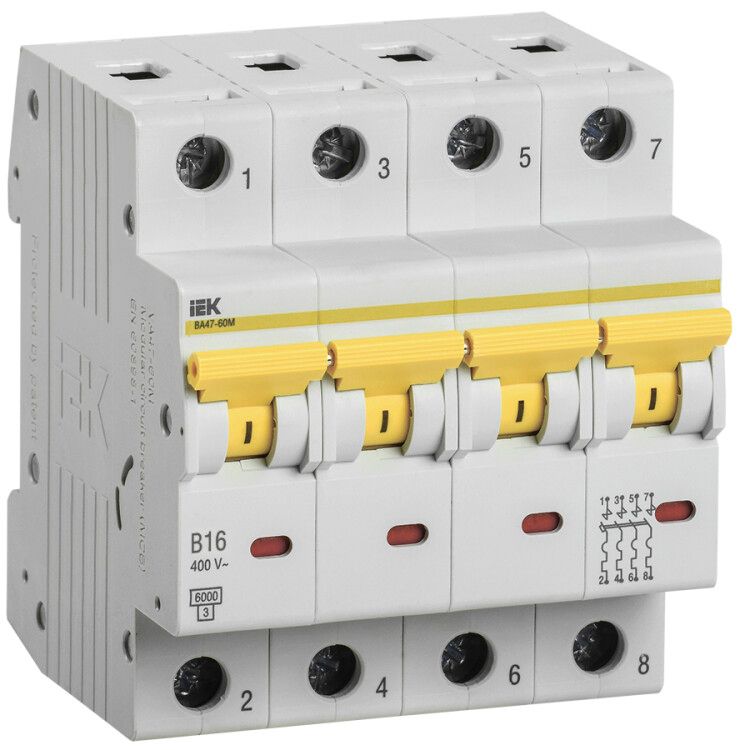

Выключатель автоматический четырехполюсный ВА47-60M 4Р 16А 6кА B KARAT | MVA31-4-016-B IEK

Автоматический выключатель ВА47-60M от IEK - четырёхполюсное устройство на 16 А с отключающей способностью 6 кА и характеристикой срабатывания B, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и применяется в распределительных щитах жилых и административных зданий.

Назначение и область применения

Выключатель ВА47-60M защищает электрические цепи от повреждений, вызванных перегрузками и короткими замыканиями. Он обеспечивает как автоматическое отключение при аварийных ситуациях, так и возможность ручного управления питанием участка сети. Подходит для установки в квартирных, этажных и учётно-распределительных щитах. Четыре полюса позволяют одновременно отключать все фазы и ноль - важно для систем TN-S и TT, где требуется полное отсоединение нулевого провода.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В переменного тока, совместим с однофазными цепями до 230 В;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовых нагрузок (освещение, розетки, бытовая техника);
• Количество полюсов: 4 - отключает три фазы и нейтраль одновременно;
• Количество модулей DIN: 4 - занимает четыре стандартных модуля (по 17,5 мм каждый) на рейке;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Тип напряжения: AC/DC - работает как в переменном, так и в постоянном токе (при этом DC требует снижения допустимого тока - см. документацию);
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Глубина монтажа: 71 мм - необходимый запас места внутри шкафа для правильной установки;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и частоте включений до 10 000 циклов;
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов.

Совместимость и монтаж

Выключатель ВА47-60M устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать устройство на рейке защёлкой - никаких болтов или инструментов не требуется. Убедитесь, что глубина шкафа позволяет вместить 71 мм корпуса с учётом свободного пространства для подвода кабелей. Подключение осуществляется через верхние и нижние зажимы - вход и выход можно менять местами, но рекомендуется соблюдать правило: питание сверху, нагрузка снизу. Все полюсы имеют одинаковые клеммы - можно использовать кабель сечением до 2,5 мм2 (медный) или 4 мм2 (алюминиевый). Обязательно затягивать клеммы моментом 0,8 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом лицевом щите благодаря степени защиты IP20. Применение в помещениях с нормальной влажностью и температурой от –25C до +40C. Не предназначен для открытых площадок, сырых помещений или агрессивных сред.

Преимущества

• Четырёхполюсная конструкция обеспечивает полное отключение ноля - важное преимущество для безопасности при обслуживании;
• Высокая отключающая способность (6 кА) делает устройство надёжным даже в условиях слабых вводных кабелей;
• Характеристика B предотвращает ложные срабатывания при пусковых токах обычной бытовой техники;
• Совместим со всеми изделиями серии KARAT - легко формировать единый щит с другими автоматами, УЗО и реле;
• Работает как в переменном, так и в постоянном токе - расширяет возможности для специализированных систем.

Ограничения применения

• Не подходит для установки во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от воды и пыли;
• При использовании в цепях постоянного тока (DC) необходимо снижать рабочий ток - точные значения указаны в техническом руководстве IEK;
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат или УЗО;
• Не рекомендован для частого ручного включения/выключения более 10 раз в день - срок службы сокращается;
• Не поддерживает дистанционное управление - только механический рычаг.

Примеры использования

• Защита трёхфазной группы розеток в офисе или мастерской;
• Общий автомат для квартиры с трёхфазным вводом и нулём;
• Щит на этаже многоквартирного дома, где каждая группа потребителей имеет отдельный автомат;
• Цепи питания оборудования с двигателями малой мощности (до 3 кВт), где пусковые токи попадают в диапазон характерной кривой B.

Практические советы

• Выбирая ВА47-60M, проверьте, чтобы посадочные размеры на DIN-рейке совпадали с вашим щитом - серия KARAT стандартизирована, но старые модели других брендов могут иметь отличия;
• Если в щите мало места - помните, что 4 модуля = 70 мм ширины, плюс 71 мм глубины - планируйте расположение заранее;
• Для увеличения надёжности используйте дополнительные аксессуары: сигнализатор положения контакта или блокиратор рукоятки - они совместимы с этим выключателем;
• Перед первым включением проверьте, что все кабели правильно подключены - особенно ноль, ведь он тоже отключается;
• Не заменяйте этот автомат на менее мощный - 16 А и 6 кА выбраны не случайно: ниже - будет ложное срабатывание, выше - потеря защиты.
