Выключатель автоматический четырёхполюсный 25A B 6kA City9 | C9F16425 |Systeme Electric APC

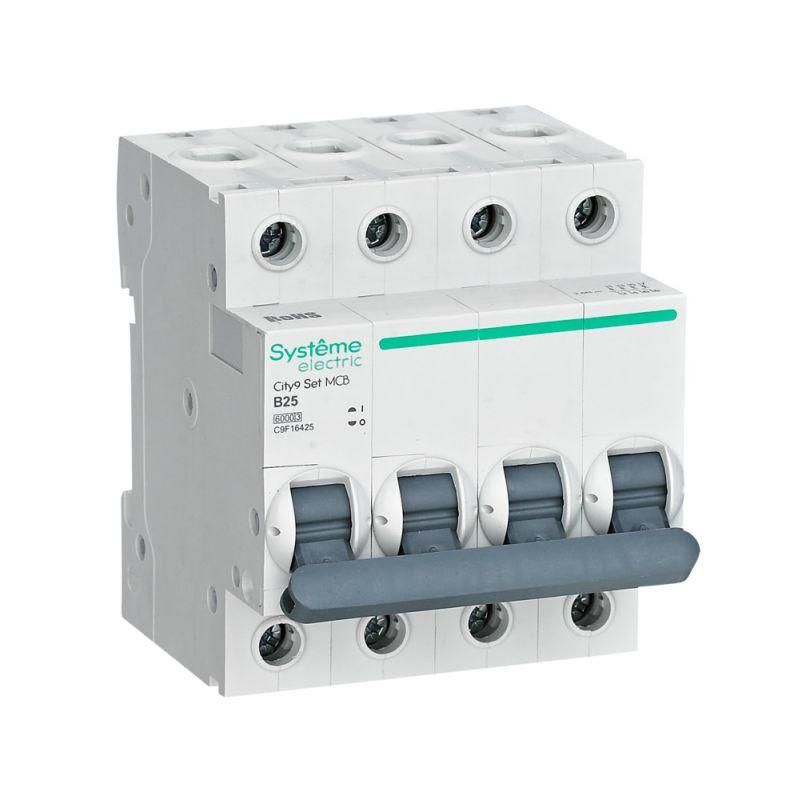

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16425) - четырёхполюсный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов с напряжением до 400 В.

Назначение и область применения

City9 Set предназначен для защиты электрических цепей переменного тока от перегрузок и токов короткого замыкания. Четыре полюса позволяют отключать одновременно три фазы и нейтраль - это важно для систем TN-S и TT, где требуется полное отключение нулевого проводника. Применяется в распределительных щитах зданий, на входе в оборудование, у станков, насосов, конвейеров и других устройств с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 4 (3P + N)
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - подходит для нагрузок с невысоким пусковым током (освещение, бытовые приборы, малые двигатели)
• Тип тока: переменный (AC), частота 50/60 Гц
• Ширина: 4 модуля (18 мм каждый)
• Глубина монтажа: 45 мм
• Поперечное сечение подключаемого провода: 1–25 мм2
• Степень защиты IP20 - защита от доступа пальцев, но не от пыли и воды
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запылённости
• Момент затяжки клемм: 2,5 Нм
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

City9 Set монтируется на стандартную DIN-рейку типа TS35. Ширина 4 модуля позволяет легко разместить его в типовых щитках. Для подключения используйте провода сечением от 1 до 25 мм2 - клеммы рассчитаны на медные жилы с опрессовкой или без. Максимальный момент затяжки - 2,5 Нм; превышение может повредить контактную группу. Нейтральный полюс имеет отдельные клеммы и механически связан с остальными - при отключении все четыре полюса разъединяются одновременно. Корпус совместим с другими изделиями серии City9 SET - можно собирать компактные группы с УЗО, реле и другим оборудованием.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898-1 и RoHS 2.0 - не содержит опасных веществ. Механизм мгновенной коммутации обеспечивает быстрое отключение даже при значительном токе КЗ. Безопасные клеммы предотвращают случайный контакт с токоведущими частями при подключении. Монолитная лицевая панель снижает риск деформации при ударах и вибрациях. Каждый выключатель зафиксирован шестью металлическими заклёпками - это увеличивает надёжность соединений внутри корпуса.

Преимущества

• Механизм мгновенной коммутации - отключение происходит менее чем за 10 миллисекунд при КЗ
• Безопасные клеммы: провод не может проскользнуть внутрь корпуса, исключается риск пробоя
• Корпус из ударопрочного пластика с усиленной конструкцией
• Поддержка нейтрали - необходима для современных систем заземления
• Гарантия 3 года - один из самых длинных сроков среди аналогичных решений
• Соответствие RoHS 2.0 - экологически безопасный материал

Ограничения применения

City9 Set не предназначен для работы во внешних условиях - IP20 не защищает от влаги и пыли. Не рекомендуется использовать в местах с постоянной вибрацией, повышенной температурой выше +40 C или в агрессивных средах (например, химических производствах). Характеристика B не подходит для мощных двигателей с высоким пусковым током - лучше выбрать характеристику C или D. Не применяйте для управления нагрузками свыше 25 А - возможен выход из строя механизма.

Примеры использования

• Главный ввод в квартиру или офис с трёхфазным питанием
• Защита группы розеток в производственном помещении
• Распределительный щит станка с трёхфазным двигателем
• Щит освещения в многоквартирном доме с нейтральным проводником
• Контроль питания оборудования с системой TN-S

Практические советы

• При монтаже проверьте соответствие сечения провода - слишком тонкий провод может нагреваться, слишком толстый - плохо зажиматься
• Используйте отвертку с ограничителем момента или динамометрическую, чтобы не перетянуть клеммы
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания
• Проверяйте целостность нейтрального контакта перед первым включением - особенно в старых щитах
• Для удобства обслуживания сочетайте City9 Set с другими элементами серии City9 SET - они имеют единый дизайн и шаг монтажа
