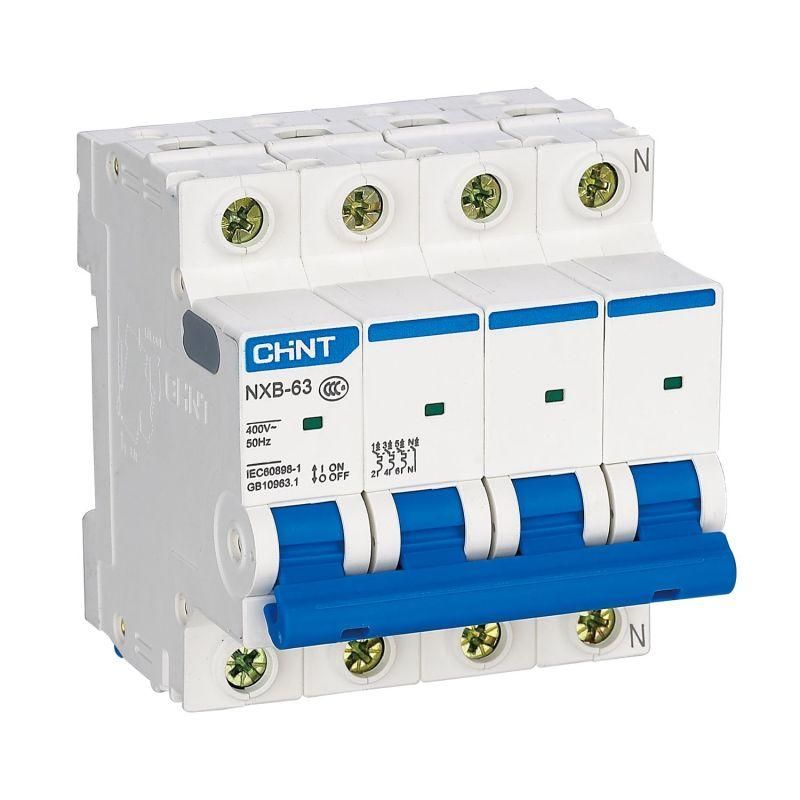

Выключатель автоматический четырехполюсный NXB-63 4P 25A 6кА х-ка B (R) | 814276 CHINT

Автоматический выключатель четырехполюсный NXB-63 (R) с номинальным током 25 А и отключающей способностью 6 кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных сетях 400 В. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 814276 позволяет точно идентифицировать модель при закупке и замене.

Назначение и область применения

Выключатель NXB-63 (R) используется для защиты четырехпроводных трёхфазных сетей переменного тока с напряжением до 400 В и частотой 50–60 Гц. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Обеспечивает безопасность при нечастых операциях включения и отключения нагрузки. Может применяться там, где доступ к оборудованию имеют лица без специальной подготовки.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 4
• Номинальное напряжение: 400 В AC
• Отключающая способность: 6 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых и легких промышленных нагрузок (например, освещение, электроника, малые двигатели)
• Напряжение изоляции: 300 В
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Модульная ширина: 4 модуля (72 мм)
• Степень защиты: IP20 - защищен от прикосновения к токоведущим частям, но не герметичен
• Рабочая температура: от -35 C до +70 C
• Частота: 50–60 Гц
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшая проводящая пыль
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность оборудования
• Механический ресурс: 20 000 циклов включения/отключения
• Электрический ресурс: 10 000 циклов

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением, соответствующим номинальному току 25 А (обычно 2,5–4 мм2 медный провод). Также возможна установка шин типа PIN и FORK. Ширина одного полюса - 18 мм, что позволяет легко размещать несколько аппаратов в одном щите. Индикатор положения контактов (зеленое/красное окно) наглядно показывает состояние выключателя: “ON” - включен, “OFF” - отключен.

Безопасность и стандарты

Выключатель NXB-63 (R) соответствует требованиям IEC 60947-2 и имеет класс токоограничения 3, что снижает риск повреждения кабелей и оборудования при коротком замыкании. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - поэтому применяется только внутри закрытых щитов. Устройство рассчитано на работу в условиях степени загрязнения 2, то есть в помещениях с нормальным уровнем запыленности.

Преимущества

• Надежное срабатывание по характеристике B - оптимально для смешанных нагрузок с пусковыми токами (например, насосы, светильники, компьютеры)
• Удобная индикация положения контактов - сразу видно, отключен ли автомат
• Гибкость комплектации - можно добавить вспомогательные контакты, расцепители и сигнальные устройства
• Высокая механическая и электрическая долговечность - подходит для систем с регулярными операциями включения/отключения
• Совместимость со всеми элементами серии NXB-63 - легко заменить или расширить функционал

Ограничения применения

• Не предназначен для работы во влажной среде, на улице или в местах с высокой запыленностью - степень защиты IP20 требует установки в закрытый щит
• Характеристика B не подходит для мощных двигателей с высокими пусковыми токами - для них лучше выбрать характеристику C или D
• Напряжение изоляции 300 В ограничивает использование в сетях выше 230 В фазное (но допустимо в 400 В трёхфазной сети)
• Не рекомендуется использовать как основной рубильник - предназначен для защиты, а не для частого ручного управления

Примеры использования

• Защита трехфазного конвейера с управлением через пульт
• Щитовая защита группы осветительных и розеточных цепей в офисном помещении
• Распределительный щит торгового центра с несколькими нагрузками
• Объекты с доступом для неквалифицированного персонала - школы, больницы, административные здания

Практические советы

• Выбирая NXB-63 (R), проверьте, чтобы посадочные размеры совпадали с вашей DIN-рейкой - ширина 72 мм должна точно входить в свободное место
• Для сложных систем используйте дополнительные модули: вспомогательный контакт AX-X1 для удаленной индикации, или расцепитель SHT-X1 для дистанционного отключения
• Не перегружайте автомат - номинал 25 А соответствует максимальному длительному току. Перегрузка даже на 10 % сокращает срок службы
• Перед заменой всегда отключайте питание - хотя индикатор покажет положение контакта, он не гарантирует отсутствие напряжения на входе
• При групповой установке нескольких автоматов соблюдайте шаг между ними - минимум 5 мм для теплоотвода
