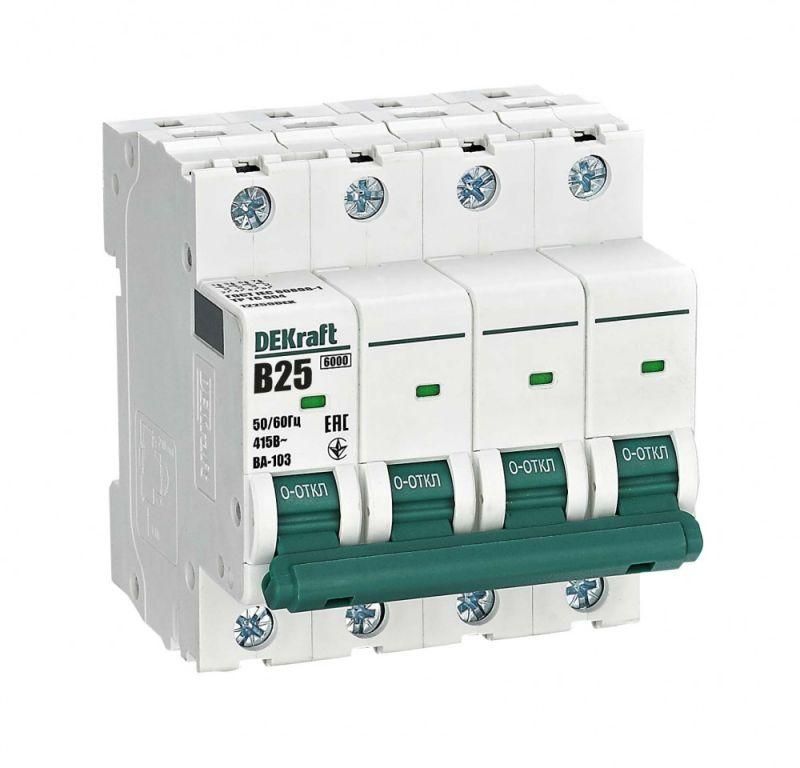

Автоматический выключатель ВА-103 4P 25А B 6кА новый - 12259DEK APC

Автоматический выключатель ВА-103 от DEKraft - четырёхполюсный аппарат на 25 А с характеристикой B и отключающей способностью 6 кА, предназначенный для защиты распределительных цепей переменного тока в промышленных и коммерческих объектах. Устройство совместимо с DIN-рейкой и корпусами DEKraft и SE (Dekraft).

Назначение и область применения

ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы одновременно, что делает его подходящим для вводных щитов трёхфазных сетей 415 В. Применяется в системах питания станков, конвейеров, освещения, HVAC и других промышленных нагрузках.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В AC
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для смешанных нагрузок (освещение, бытовые приборы, оборудование с плавным запуском)
• Номинальное напряжение изоляции: 500 В
• Частота: 50/60 Гц
• Степень защиты IP20 - защищён от доступа пальцев, но не от пыли и воды; предназначен для внутренней установки в закрытых щитах
• Способ монтажа: на DIN-рейку шириной 35 мм
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшая проводимость при конденсации
• Поддерживает установку дополнительных аксессуаров с левой стороны

Совместимость и монтаж

ВА-103 полностью совместим с корпусами и оболочками DEKraft и SE (Dekraft). Монтаж осуществляется на стандартную DIN-рейку типа C. Для правильной установки убедитесь, что глубина шкафа минимум 80 мм. Клеммы рассчитаны на зажим проводов до 25 мм2. Подключение выполняйте при отключенном питании. Направление подключения: сверху - вход, снизу - выход.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2. Конструкция обеспечивает безопасное отключение даже при максимальной отключающей способности 6 кА. Индикатор состояния контактов виден через окошко независимо от положения рукоятки - это снижает риск ошибочного включения.

Преимущества

• Пять монолитных заклёпок увеличивают механическую прочность корпуса, предотвращая деформацию при длительной эксплуатации
• Боковые каналы охлаждения обеспечивают стабильную работу при повышенных температурах внутри щита
• Индикатор состояния контактов даёт наглядную информацию о положении автомата - включено/выключено
• Левосторонняя возможность установки аксессуаров (например, катушек включения, сигнализирующих контактов) упрощает сборку сложных схем
• Полную совместимость с сериями DEKraft и SE (Dekraft) - можно менять элементы без переделки шкафа

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - степень защиты IP20 исключает контакт с водой и пылью
• Характеристика B не рекомендована для мощных двигателей с высокими пусковыми токами - лучше выбрать характеристику C или D
• Запрещена работа при напряжении выше 415 В - превышение может вызвать пробой изоляции
• Дополнительные аксессуары устанавливаются только с левой стороны - нельзя монтировать справа

Примеры использования

• Вводной автомат в трёхфазном распределительном щите торгового центра
• Защита группы станков с частичными пусками (конвейеры, насосы, компрессоры)
• Распределение энергии в производственных линиях с контролируемой нагрузкой
• Щиты освещения в промышленных залах с использованием LED-систем

Практические советы

• Выбирая ВА-103, проверьте соответствие посадочного места в щите - глубина 78,5 мм требует свободного пространства минимум 80–85 мм
• При группировке нескольких автоматов оставляйте зазор между ними - боковое охлаждение работает эффективнее при хорошей вентиляции
• Для подключения медных жил используйте наконечники, чтобы избежать перегрева клемм
• Если нужна дистанционная коммутация - выбирайте аксессуары с левой стороны: катушки включения, блокировки, сигнализационные контакты
• Не путайте с двух- или трёхполюсными аналогами - ВА-103 отключает все четыре провода, включая N, поэтому применяется там, где требуется полное отключение цепи
