Выключатель автоматический четырёхполюсный 10A C 6kA City9 | C9F36410 |Systeme Electric APC

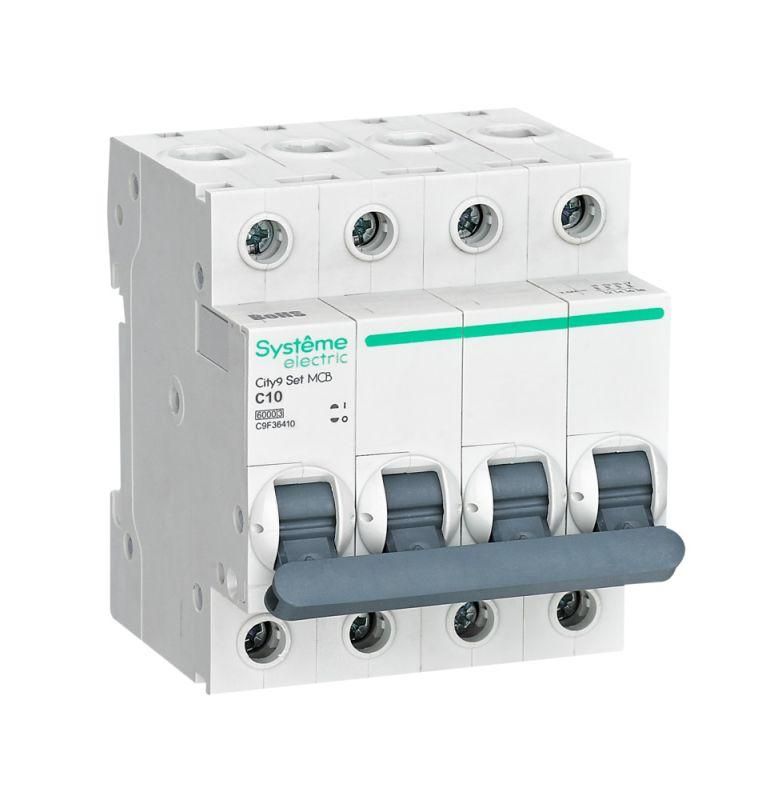

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f36410) - четырёхполюсный аппарат для защиты электрических цепей 400 В от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Выключатель City9 Set предназначен для защиты электрических цепей переменного тока с напряжением до 400 В. Он защищает оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Благодаря наличию коммутируемого нейтраля, устройство подходит для трёхфазных систем с нулевым проводом - например, в сетях 380/220 В. Часто применяется в щитах управления станков, конвейеров, освещения, HVAC-систем и других промышленных нагрузках.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 4 (3 фазы + N) - все полюса, включая нейтраль, отключаются одновременно;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы, преобразователи частоты);
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Номинальное напряжение изоляции: 440 В - гарантирует надёжную изоляцию при рабочем напряжении до 400 В;
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ на защищаемой стороне;
• Рабочая частота: 50–60 Гц - совместим со всеми стандартными сетями;
• Ширина по модулю: 4 модуля (72 мм) - занимает место в щите согласно DIN 43880;
• Площадь сечения провода: 1–25 мм2 - позволяет подключить медные кабели от тонких до мощных;
• Степень защиты IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от воды и пыли;
• Глубина монтажа: 45 мм - требует достаточного места внутри щита для свободного крепления;
• Степень загрязнения 2 - рассчитан на работу в помещениях с умеренным уровнем пыли и влажности.

Совместимость и монтаж

Устройство совместимо с DIN-рейкой шириной 35 мм, используемой во всех стандартизированных распределительных щитах. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются зажимы с винтовым креплением, обеспечивающие плотный контакт при затяжке моментом, соответствующим сечению провода. Нейтральный полюс имеет тот же механический ход, что и фазные - обеспечивает гарантированное отключение всей цепи. Обратите внимание: глубина монтажа 45 мм требует проверки внутреннего объёма щита перед установкой.

Безопасность и стандарты

Выключатель City9 Set соответствует международным нормам IEC 60947-2. Конструкция включает ударопрочный термостойкий пластиковый корпус с шестью металлическими заклёпками - это увеличивает прочность и долговечность. Клеммы спроектированы так, чтобы исключить выпадение или проскальзывание проводов даже при вибрации. Механизм «мгновенной коммутации» обеспечивает быстрое отключение при аварии, минимизируя риск возгорания.

Преимущества

• Комплексная защита: отключение всех четырёх полюсов, включая нейтраль, исключает опасность сохранения потенциала на нулевом проводе;
• Высокая отключающая способность (6 кА): подходит для мест с высокой вероятностью КЗ - например, рядом с трансформаторами или длинными кабельными линиями;
• Класс 3 токоограничения: снижает тепловую и электромагнитную нагрузку на downstream-оборудование;
• Интегрированная система безопасности: клеммы закрыты, исключается доступ к токоведущим элементам при установленном лицевом рычаге;
• Совместимость с сериями SE: легко заменяется другими устройствами City9 Set при необходимости модернизации.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги, пыли и температурных колебаний;
• Не рекомендован для цепей с очень высоким пусковым током (например, крупные асинхронные двигатели >5 кВт без мягкого пуска) - возможны ложные срабатывания;
• Не подходит для постоянного тока (DC) - работает только с переменным током AC;
• Максимальное сечение провода 25 мм2 - нельзя использовать более толстые кабели без переходника или другого решения.

Примеры использования

• Щит распределения в производственном цехе - защита трёхфазного оборудования с нейтралью;
• Электрощит многоквартирного дома - отдельный автомат для группы розеток с заземлённой нейтралью;
• Система кондиционирования с внешним блоком - управление питанием компрессора и вентилятора;
• Осветительные системы с дросселями и ЭПРА - где необходима защита от импульсных токов запуска.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля (1–25 мм2) - слишком тонкий провод может перегреваться, слишком толстый - не войдёт в клемму;
• При подключении нейтрали соблюдайте полярность: вход и выход должны быть правильно ориентированы, хотя сам выключатель не чувствителен к направлению тока;
• Не допускайте перегрузки щита - суммарная ширина всех автоматов не должна превышать доступное пространство; City9 Set занимает 4 модуля, планируйте расположение заранее;
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях повышенной вибрации или пыли;
• При замене старого автомата - убедитесь, что новый также имеет 4 полюса и коммутируемый ноль, иначе нарушится целостность защиты.
