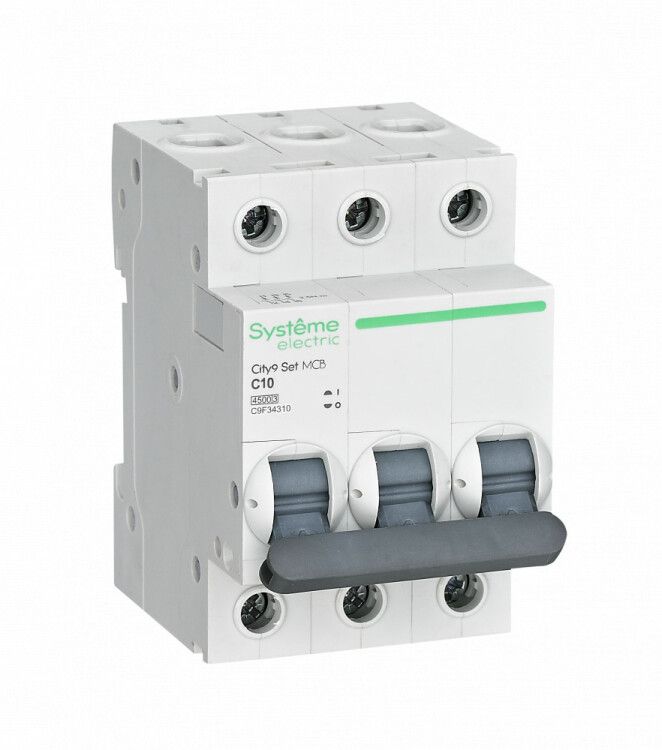

Выключатель автоматический модульный 3п C 10А 4.5кА City9 Set 400В SE C9F34310 APC

Автоматический выключатель модульный трехполюсный 10А С 4.5кА 400В от бренда Systeme Electric (артикул c9f34310) предназначен для защиты трёхфазных цепей от перегрузок и коротких замыканий. Относится к серии City9 SET и устанавливается на DIN-рейку в распределительных щитах.

Назначение и область применения

Этот автомат защищает электрооборудование от повреждений при превышении допустимой нагрузки или возникновении аварийного тока. Подходит для установки в промышленных, торговых и административных зданиях. Часто применяется для питания станков, насосов, компрессоров, конвейеров и других трёхфазных устройств с пусковыми токами средней величины.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальное напряжение изоляции: 440 В - предельное напряжение, которое не вызывает пробоя изоляции
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала; оптимальна для оборудования с умеренными пусковыми токами
• Отключающая способность: 4,5 кА - максимальный ток КЗ, который автомат может безопасно отключить
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ до минимального уровня
• Ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке
• Глубина монтажа: 45 мм - требует минимум 45 мм свободного пространства внутри щита
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды; подходит только для внутреннего монтажа в закрытых щитах
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных и жилых щитов
• Степень загрязнения: 2 - рассчитан на работу в помещениях с обычным уровнем запыления и влажности

Совместимость и монтаж

Автоматический выключатель modulnyy trekhpoljusnyy 10A S 4.5kA 400B (c9f34310) совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для подключения используются медные провода сечением от 0,5 до 2,5 мм2. Клеммы имеют зажимную систему с винтовым креплением - затягивать необходимо равномерно, чтобы избежать перегрева. Максимальный момент затяжки - не более 0,8 Нм. Автомат можно устанавливать вертикально или горизонтально, но рекомендуется вертикальное положение для лучшего теплоотвода.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-2. Конструкция обеспечивает безопасность при работе: клеммы спроектированы так, что токоведущие части недоступны после установки, даже при открытой крышке щита. Корпус выполнен из ударопрочного самозатухающего пластика, устойчивого к высоким температурам. Механизм “мгновенной коммутации” гарантирует быстрый разрыв контакта при КЗ, снижая риск дугового замыкания.

Преимущества

• Усиленная конструкция: 6 металлических заклёпок увеличивают прочность корпуса и надёжность крепления
• Защита клемм: дизайн исключает случайное попадание проводов в заклеммное пространство, снижая риск короткого замыкания
• Высокая отключающая способность: 4,5 кА достаточна для большинства объектов с малым и средним энергопотреблением
• Совместимость с серией City9 SET: легко сочетается с другими элементами этой линейки (рубильники, УЗО, реле) для сборки унифицированных щитов

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с очень высокими пусковыми токами (например, крупные двигатели, сварочные аппараты); для них требуется характеристика D
• Не используется в сетях постоянного тока - работает только с переменным током 50–60 Гц
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходима установка отдельного УЗО

Примеры использования

• Щит управления станком с трёхфазным двигателем мощностью до 3 кВт
• Распределительный щит офисного здания для группы розеток и освещения
• Автоматизация системы вентиляции с тремя вентиляторами
• Щит питания холодильной камеры с компрессором

Практические советы

• Выбирая автомат, проверьте соответствие номинального тока нагрузке: суммарная мощность всех подключённых устройств должна быть меньше 4,4 кВт (при 400 В и cosφ=0,8)
• При монтаже используйте кабели одинаковой длины и сечения во всех фазах - это предотвращает дисбаланс токов
• Не забудьте про обязательную маркировку каждого автомата на лицевой стороне щита
• Проверяйте плотность затяжки клемм через год после установки - особенно в условиях вибраций
• Если нужна защита от утечек тока - параллельно установите УЗО с номиналом 30 мА
