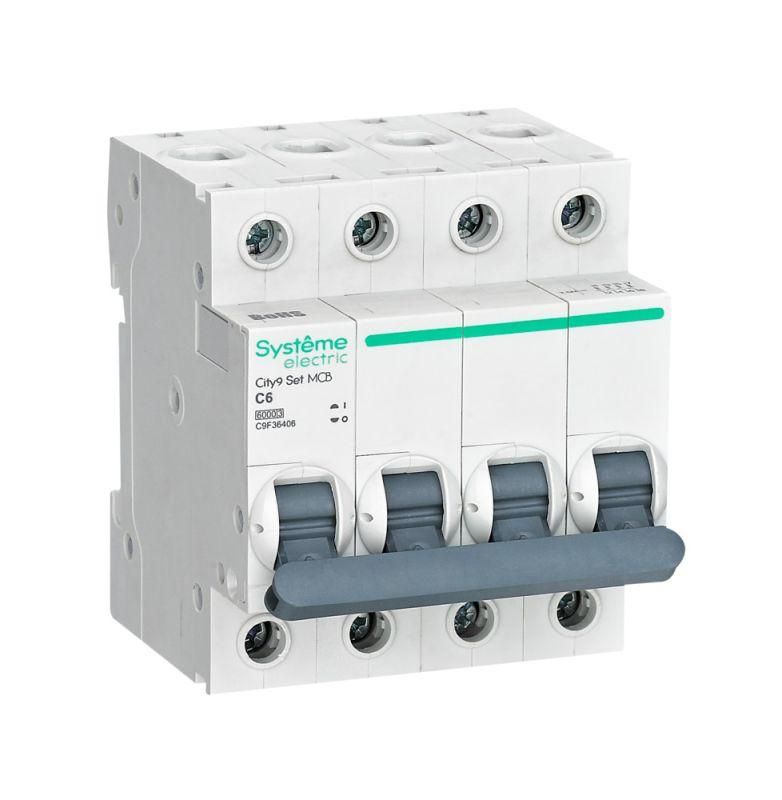

Выключатель автоматический четырёхполюсный 6A C 6kA City9 | C9F36406 |Systeme Electric APC

Автоматический выключатель City9 Set SE c9f36406 - четырёхполюсный устройство на 6 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты электрических цепей переменного тока 380–400 В. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

City9 Set SE c9f36406 защищает электрические сети от перегрузок и коротких замыканий. Четыре полюса позволяют одновременно отключать три фазы и нейтраль - это важно для систем TN-S и TT, где требуется полное отключение нулевого проводника. Устройство применяется в распределительных щитах зданий, на входе в оборудование, в цепях освещения, нагревательных приборов и маломощных станков. Подходит для помещений с умеренным уровнем запылённости и влажности.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может держать без срабатывания
• Количество полюсов: 4 (3P+N) - три фазных и один нейтральный контакт
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное) - безопасно работает в сетях до 400 В
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Тип тока: переменный (AC), частота 50/60 Гц
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на проводку
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного пространства внутри шкафа
• Поперечное сечение провода: 1–25 мм2 - поддерживает медные и алюминиевые кабели указанной толщины
• Степень защиты IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от воды и пыли
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

City9 Set SE c9f36406 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке - никаких болтов или креплений не требуется. Клеммы расположены сверху и снизу, что удобно при вертикальном монтаже. Все контакты - двойные, обеспечивают надёжное соединение даже при использовании многожильных проводов. Корпус выполнен из ударопрочного пластика с металлическими заклёпками, повышающими механическую прочность. Монтаж допускается в горизонтальной и вертикальной плоскости. Обязательно использовать отвертку с ограничителем момента для затяжки клемм - превышение 2,5 Нм может повредить пластиковые элементы.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит опасных веществ, разрешено применение в ЕС
• Степень загрязнения 2 - рассчитан на использование в помещениях с нормальным уровнем пыли и конденсата
• Изоляция рассчитана на 440 В - обеспечивает безопасность при колебаниях напряжения
• Клеммы спроектированы так, чтобы исключить попадание проводов в заклеммное пространство - снижает риск возгорания

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при аварии, минимизация дугового разряда
• Безопасные клеммы - предотвращают неправильное подключение и контакт с токоведущими частями
• Монолитная лицевая панель - увеличивает долговечность и устойчивость к внешним воздействиям
• Усиленный корпус с 6 металлическими заклёпками - выдерживает механические нагрузки при сборке и эксплуатации
• Гарантия 3 года - подтверждает качество изготовления и надёжность комплектующих

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не позволяет использовать её вне щита
• Не рекомендуется для цепей с высоким пусковым током (например, мощные двигатели) - характеристика C не всегда справляется с импульсами выше 5–7×Iн
• Запрещено подключать провода меньше 1 мм2 - возможен плохой контакт и перегрев
• Не совместим с системами постоянного тока (DC) - только для AC 50/60 Гц
• Требуется свободное пространство глубиной 45 мм - не подходит для узких шкафов

Примеры использования

• Защита группы розеток в квартире или офисе
• Входной автомат для системы кондиционирования с нейтралью
• Распределительный щит на этаже многоэтажного дома
• Щит управления для насосной станции или вентилятора
• Цепи освещения с люминесцентными и LED-светильниками

Практические советы

• Выбирая City9 Set SE c9f36406, проверьте соответствие номинального тока нагрузке - не превышайте 6 А на группу
• Подключайте нейтральный проводник строго к соответствующему полюсу - не меняйте местами с фазами
• При монтаже используйте отвертку с регулировкой момента - затягивайте клеммы точно до 2,5 Нм
• Для многожильных проводов используйте наконечники - это повысит надёжность контакта
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на точность срабатывания
• Проверяйте целостность корпуса перед установкой - трещины или деформации недопустимы
