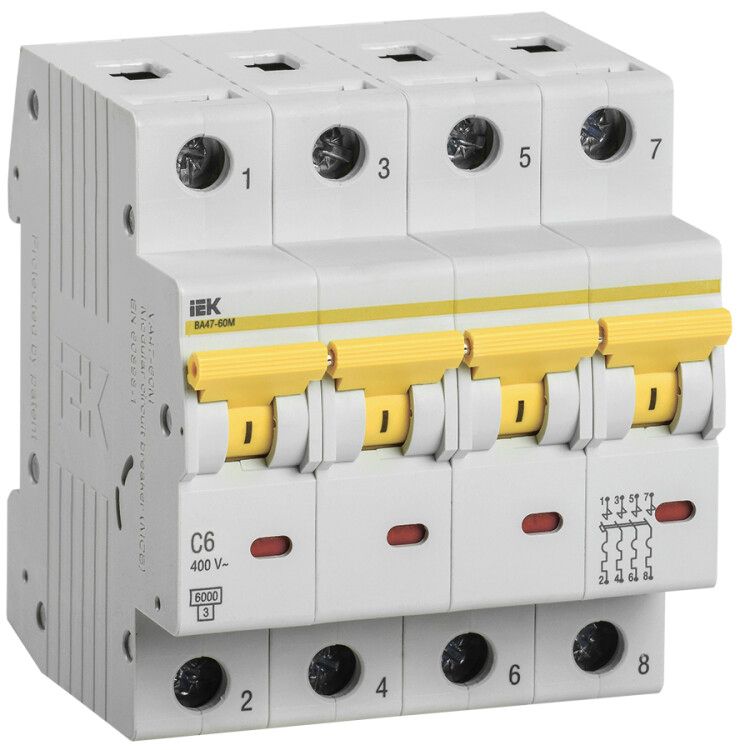

Выключатель автоматический четырехполюсный ВА47-60M 4Р 6А 6кА С KARAT | MVA31-4-006-C IEK

Автоматический выключатель ВА47-60M от IEK - четырёхполюсное устройство на 6 А, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и административных зданий, обеспечивает надёжную работу в сетях переменного тока 400 В. Артикул mva31-4-006-c соответствует серии KARAT.

Назначение и область применения

Выключатель ВА47-60M защищает электрические цепи от аварийных ситуаций: перегрузок и коротких замыканий. Он позволяет вручную включать и отключать нагрузку, что удобно при обслуживании или ремонте. Устройство применяется в групповых и учётно-распределительных щитах: квартирах, этажных щитах, офисах, школах, больницах. Четыре полюса позволяют одновременно отключать все фазы и ноль - важно для систем TN-S и TT.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 400 В - работает в бытовых и коммерческих трёхфазных сетях 230/400 В;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (например, освещение, розетки, насосы);
• Количество полюсов: 4 - отключение всех фаз и нулевого провода одновременно;
• Модульная ширина: 4 М - занимает 4 модуля на DIN-рейке (обычно 18 мм каждый, итого 72 мм шириной);
• Частота: 50 Гц - предназначено для сетей России и стран СНГ;
• Тип напряжения: AC/DC - можно использовать и в постоянном токе, но основной режим - переменный;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Глубина монтажа: 71 мм - требует достаточного места внутри щита;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и частоте включений до 10 000 циклов;
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов;
• Возможна дополнительная комплектация - поддерживаются блокировки, контакты сигнализации, расцепители.

Совместимость и монтаж

Выключатель ВА47-60M устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется минимум 71 мм свободной глубины внутри щита. Ширина устройства - 4 модуля (72 мм), поэтому планируйте место рядом с другими автоматами. Напряжение питания - 400 В переменного тока, допускается подключение к трёхфазным цепям с нулём. Все полюса соединены механически - при срабатывании одного отключаются все. Подключение проводов: до 25 мм2 медных жил. Зажимы рассчитаны на один провод на контакт - многожильные провода необходимо обжать наконечниками.

Безопасность и стандарты

Выключатель ВА47-60M соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. IP20 не предполагает защиту от брызг - не используется во влажных помещениях без корпуса. Применение в цепях с постоянным током возможно, но с ограничением по напряжению - рекомендуется проверять документацию производителя для DC-приложений.

Преимущества

• Надёжное отключение при КЗ благодаря классу 3 токоограничения - меньше повреждений оборудования;
• Четырёхполюсная конструкция гарантирует полное отключение цепи, включая ноль - важна для безопасности;
• Совместимость с другими элементами серии KARAT - легко формировать единый щит;
• Поддержка дополнительных модулей - возможность добавления AUX-контактов, блокировок, сигнализации;
• Долгий срок службы - 15 лет при нормальных условиях эксплуатации.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - IP20 не защищает от влаги и пыли;
• Не подходит для мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы) - лучше выбрать характеристику D;
• Работает только в сетях до 400 В - нельзя применять в промышленных системах выше этого значения;
• Не имеет встроенной защиты от скачков напряжения - для этого нужны отдельные УЗИП;
• Не рекомендован для частого ручного включения/выключения более 10 раз в день - износ механизма возрастает.

Примеры использования

• Защита трёхфазной группы розеток в офисе с компьютерами и оргтехникой;
• Отключение всей сети в квартире через этажный щит - когда нужен полный сброс по всем фазам и нулю;
• Щит на входе в административное здание - управление питанием нескольких помещений;
• Цепь освещения с несколькими светильниками и розетками в производственном цеху (без тяжёлых машин).

Практические советы

• Перед установкой проверьте соответствие номинала 6 А нагрузке - не превышайте её, чтобы избежать ложных срабатываний;
• Обязательно используйте наконечники для многожильных проводов - это исключит плохой контакт и нагрев;
• При сборке щита оставляйте запас по глубине: 71 мм - минимально, лучше 80–90 мм для удобства;
• Если нужна сигнализация срабатывания - выбирайте версию с дополнительными контактами (AUX);
• Не путайте с двух- или трёхполюсными аналогами - ВА47-60M всегда отключает четыре провода;
• Проверяйте маркировку на корпусе перед включением - убедитесь, что это именно 6 А, тип C, 4P.
