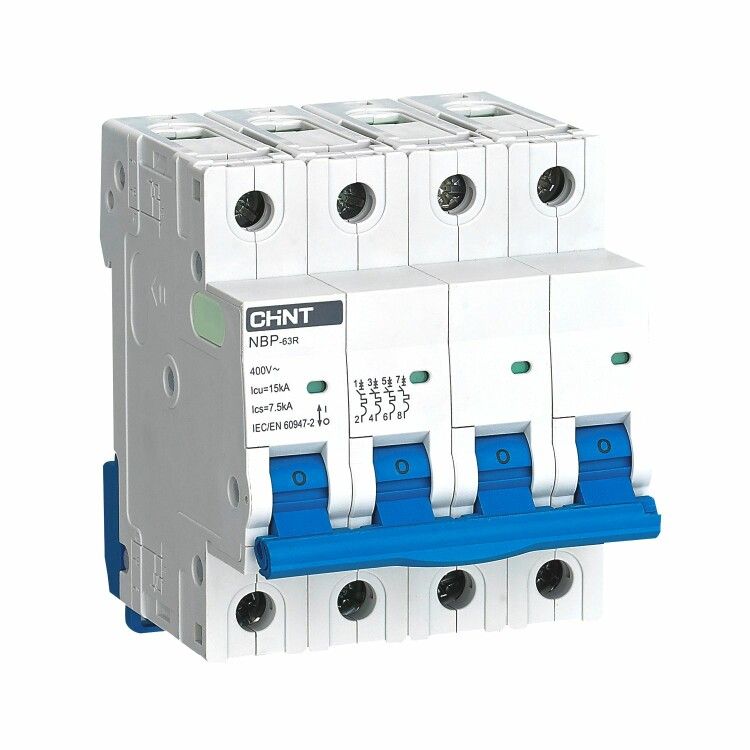

Выключатель автоматический четырехполюсный NBP-63R 4P 25A 15кА 8In (R) | 352407 CHINT

Автоматический выключатель четырехполюсный NBP-63R (R) с номинальным током 25 А и отключающей способностью 15 кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных, коммерческих и жилых объектах. Бренд CHINT обеспечивает надежность и соответствие международным требованиям, а артикул 352407 позволяет точно идентифицировать модель при закупке и замене.

Назначение и область применения

Выключатель NBP-63R (R) используется для защиты четырехпроводных сетей переменного тока с напряжением до 400 В и частотой 50/60 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, производственных цехов и объектов инфраструктуры. Применяется там, где требуется одновременное отключение всех фаз и нулевого провода - например, при питании трехфазных двигателей, оборудования с системами заземления TN-S/TN-C-S, а также в случаях, когда важна целостность цепи нуля.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В AC - рабочее напряжение сети, для которой рассчитана защита
• Количество полюсов: 4 - отключает все три фазы и ноль одновременно
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C (8In) - срабатывает при токе в 8–20 раз выше номинала; оптимальна для нагрузок с умеренным пусковым током (электромоторы, освещение, бытовые приборы)
• Напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 6 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов)
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке по 18 мм каждый
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира
• Рабочая температура: от -30C до +70C - допускает эксплуатацию в неотапливаемых помещениях, на улице внутри корпусов
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов - количество операций при нагрузке
• Класс токоограничения: 3 - снижает величину тока КЗ за счет быстрого отключения
• Категория применения: A - для защиты кабельных линий и маломощной аппаратуры
• Степень загрязнения: 2 - подходит для помещений с умеренной запыленностью и отсутствием проводящей пыли

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 25 мм2 (медные) или 16 мм2 (алюминиевые) - проверьте маркировку на клеммах перед затяжкой. Также поддерживаются соединения через шины типа PIN и FORK. Убедитесь, что кабели плотно вставлены и затянуты моментом 1,5–2 Нм - недостаточно затянутый контакт вызывает нагрев, переизбыток - повреждает клемму. Выключатель NBP-63R (R) совместим с другими устройствами серии NBP-63R, что позволяет собирать унифицированные щиты.

Безопасность и стандарты

Произведено в соответствии с IEC 60947-2 и ГОСТ Р 50030.2. Соответствует классу токоограничения 3, что снижает риск повреждения кабеля при КЗ. Индикатор положения контактов (зеленое окно = включен, красное = отключен) позволяет визуально контролировать состояние устройства без вскрытия щита. Отсутствие защиты от брызг и пыли (IP20) требует установки в закрытых щитах - не применяйте в сырых или пыльных средах без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (15 кА) - подходит для современных сетей с мощными источниками питания
• Характеристика C с коэффициентом 8In - меньше ложных срабатываний при пуске двигателей
• Гибкий монтаж: поддержка кабелей, PIN- и FORK-шин - удобно при сборке щитов
• Долгий срок службы: 20 тыс. механических и 10 тыс. электрических циклов
• Яркая индикация состояния - минимизирует время диагностики
• Совместимость с продуктами CHINT - легко найти аналоги и дополнения

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 исключает открытую установку
• Не подходит для защиты светодиодных светильников с активными PFC-конденсаторами - возможны ложные срабатывания из-за высоких импульсных токов
• Не следует использовать в качестве основного рубильника - он не рассчитан на частые ручные включения/отключения
• Не работает при напряжении ниже 230 В - минимальное напряжение для уверенного срабатывания - около 180 В
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем 11 кВт
• Распределительный щит торгового центра с несколькими группами освещения и розеток
• Щитовая на производстве с линиями подачи воздуха, насосов и конвейеров
• Объекты с системой TN-S, где важно отключить ноль вместе с фазами

Практические советы

• Выбирая NBP-63R (R), убедитесь, что расчетный ток КЗ в вашей точке подключения не превышает 15 кА - иначе используйте более мощный аппарат
• При установке в щите с большим количеством автоматов - учитывайте тепловое воздействие соседних устройств. Размещайте NBP-63R (R) с учетом свободного пространства вокруг
• Для многоквартирных домов - сочетайте этот выключатель с УЗО 30 мА на каждую группу розеток
• Перед первым включением проверьте правильность подключения нуля - неверное подсоединение может привести к отказу защиты
• При замене старого автомата - сравните ширину: 4 модуля = 72 мм. Не забудьте про место для кабельных вводов
• Артикул 352407 - уникальный идентификатор. При заказе запасного экземпляра используйте именно его, чтобы избежать несоответствия характеристик
