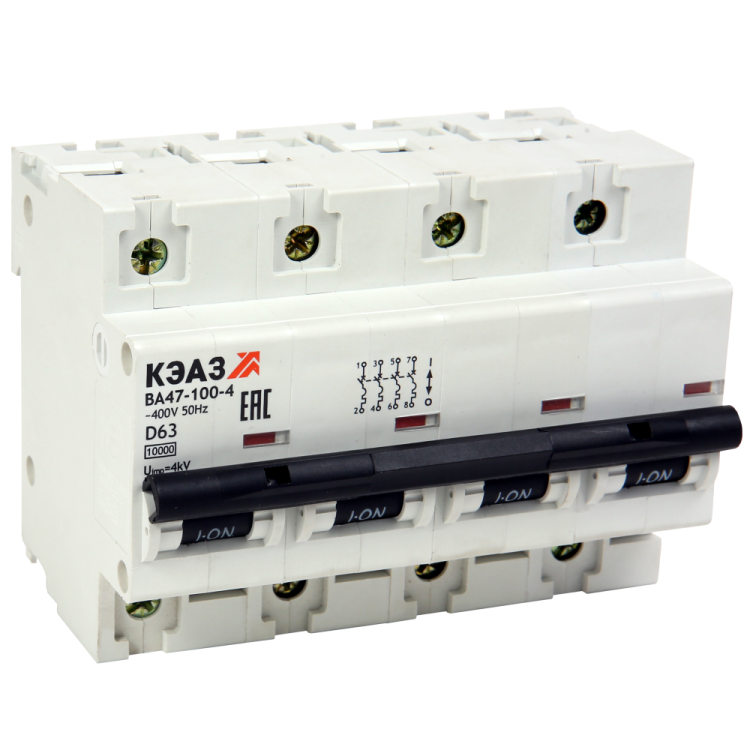

Выключатель автоматический четырехполюсный ВА47-100-4B40-УХЛ3 (10кА)| 318722 | КЭАЗ

Автоматический выключатель ВА47-100-4B40-УХЛ3 от КЭАЗ — четырёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектов. Номинальный ток 40 А, отключающая способность 10 кА, рабочее напряжение до 400 В. Устройство обеспечивает надёжную работу даже при низких температурах до -60 °C.

Назначение и область применения

ВА47-100-4B40-УХЛ3 предназначен для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50 Гц. Обеспечивает безопасное отключение при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в распределительных щитах зданий, производственных линий, систем освещения, насосных станций и других объектах, где требуется защита трёхфазной сети с нулевым проводником.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 4 (три фазы + ноль)
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, подходит для бытовых и слаботочных нагрузок (например, освещение, электроника)
• Тип тока: AC (переменный)
• Частота: 50 Гц
• Степень защиты IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижает тепловую нагрузку на провода
• Категория перенапряжения: IV — рассчитан на использование в местах с высокими скачками напряжения (например, на входе в здание)
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и временной проводящей влаги
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным импульсам (молнии, коммутационные выбросы)
• Сечение подключаемых проводов: 2,5–35 мм²
• Количество модулей DIN: 6
• Глубина монтажа: 71 мм
• Рабочая температура: от -60 °C до +40 °C
• С коммутируемым нейтральным проводником: да — ноль тоже отключается при срабатывании

Совместимость и монтаж

ВА47-100-4B40-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать устройство на рейке и подключить провода сечением 2,5–35 мм². Все четыре полюса имеют одинаковые клеммы — можно подключать три фазы и ноль. Коммутируемый ноль повышает безопасность при обслуживании, так как полностью разъединяет цепь. Устройство совместимо с другими элементами серии Бюджетный модуль от КЭАЗ. Не требует специальных инструментов — достаточно отвертки.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Конструкция исключает случайное прикосновение к токоведущим частям при установленном лицевом корпусе. IP20 не предусматривает защиту от влаги — не применяйте во влажных помещениях без дополнительной герметизации шкафа.

Преимущества

• Поддержка коммутируемого нуля — полное отключение цепи, что важно для безопасности при ремонте
• Широкий диапазон рабочих температур (-60…+40 °C) — подходит для холодных регионов и неотапливаемых помещений
• Высокая отключающая способность (10 кА) — надёжно работает даже при серьёзных КЗ
• Компактность: всего 6 модулей DIN — экономит место в щите
• Цена ниже аналогов — оптимальный выбор для проектов с ограниченным бюджетом

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности, пыли или агрессивной среды — степень защиты IP20 недостаточна
• Характеристика B не рекомендована для мощных двигателей или оборудования с высоким пусковым током — возможны ложные срабатывания
• Не используется в сетях постоянного тока — только переменный ток 50 Гц
• Не имеет функции дифференциальной защиты — для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита трёхфазной линии питания станка с однофазными потребителями (освещение, управление)
• Главный ввод в малый торговый павильон с трёхфазной сетью и нулём
• Щитовая на открытой площадке в северных регионах (при условии герметичного шкафа)
• Распределительный щит в складском комплексе с освещением и розетками

Практические советы

• Выбирая ВА47-100-4B40-УХЛ3, проверьте, чтобы глубина щита была не менее 71 мм — иначе не закроется крышка
• Используйте провода сечением не меньше 2,5 мм²; для больших нагрузок (до 35 мм²) — соблюдайте плотность затяжки клемм
• Если в цепи есть двигатели, насосы или сварочные аппараты — рассмотрите вариант с характеристикой C вместо B
• Для защиты от утечек тока обязательно установите отдельный УЗО перед этим автоматом
• При монтаже в холодных условиях — убедитесь, что все соединения выполнены до начала эксплуатации, чтобы избежать конденсата внутри контактов
