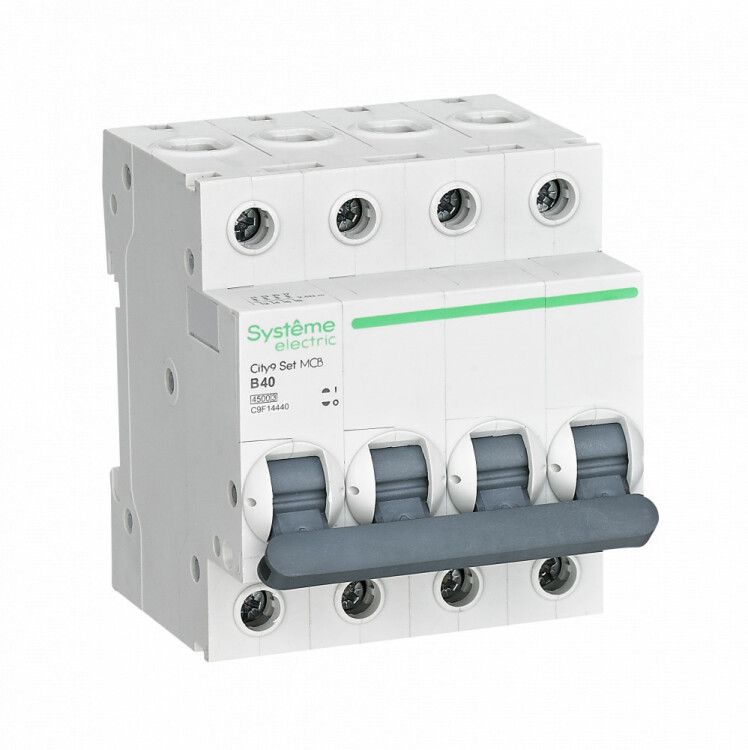

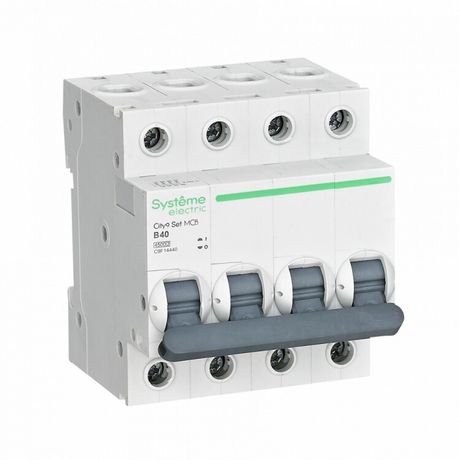

Выключатель автоматический четырехполюсный 40А B 4.5kA 400В City9 Set - C9F14440 APC

Автоматический выключатель City9 SE - надёжное устройство для защиты четырёхпроводной сети переменного тока на 400 В. Модель City9 Set c номинальным током 40 А и характеристикой B обеспечивает безопасную работу в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель City9 SE предназначен для автоматического отключения электрической цепи при перегрузках и коротких замыканиях. Подходит для защиты групповых линий в трёхфазных сетях с нулевым проводником - например, питания оборудования на 400 В, конвейеров, насосов, систем вентиляции и освещения. Благодаря наличию коммутируемого нейтрального проводника, устройство можно использовать там, где требуется одновременное отключение всех фаз и нуля - например, при обслуживании или аварийном отключении.

Технические характеристики

• Тип тока: переменный (AC), частота 50–60 Гц
• Номинальное напряжение: 400 В (изоляция до 440 В)
• Номинальный ток: 40 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B - подходит для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы, малые двигатели)
• Монтаж: на DIN-рейку шириной 35 мм
• Ширина: 4 модуля (72 мм)
• Глубина монтажа: 45 мм
• Поперечное сечение подключаемого провода: 1–25 мм2
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости
• Коммутируемый нейтральный проводник: да - ноль отключается вместе с фазами

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками типа C (EN 60715). Для установки достаточно вставить выключатель в рейку и зафиксировать зажимами - никаких дополнительных креплений не требуется. Обратите внимание: глубина монтажа составляет 45 мм, поэтому в шкафу должно хватить места как минимум на эту величину. Клеммы рассчитаны на провода сечением от 1 до 25 мм2 - медные или алюминиевые, с или без наконечников. Никаких переходников или адаптеров не требует.

Безопасность и стандарты

Автоматический выключатель City9 SE соответствует международным нормам IEC/EN 60898-1 для аппаратов защиты в бытовых и аналогичных условиях. Конструкция имеет класс токоограничения 3 - один из самых высоких, что гарантирует минимальное повреждение проводки при КЗ. Клеммы спроектированы так, чтобы предотвратить случайное попадание проводов в заклеммное пространство - снижает риск короткого замыкания при затяжке. Корпус изготовлен из ударопрочного пластика с металлическими заклёпками, обеспечивающими долговечность даже при механическом воздействии.

Преимущества

• Коммутируемый нейтраль - позволяет полностью отключить цепь, включая нулевой провод, что важно для безопасности при ремонте
• Высокая отключающая способность (4,5 кА) - подходит для большинства типовых распределительных щитов
• Класс токоограничения 3 - меньше теплового удара на кабелях при КЗ
• Изоляционное напряжение 440 В - запас прочности выше рабочего 400 В
• Удобная форма клемм - легко работать с проводами любого сечения, в том числе с наконечниками

Ограничения применения

• Не предназначена для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Характеристика B не рекомендована для мощных двигателей с высоким пусковым током - лучше выбрать характеристику C или D
• Работает только в сетях переменного тока - не подходит для постоянного тока (DC)
• Не следует применять в местах с высокой запылённостью или агрессивной средой - степень загрязнения 2 ограничивает использование в цехах с металлообработкой или химическими процессами

Примеры использования

• Защита трёхфазного станка с питанием 400 В и нулевым проводом
• Отключение группы розеток в офисе с общим нулём
• Щитовая защита системы вентиляции с электродвигателем до 5,5 кВт
• Распределительный щит многоквартирного дома - для отдельной линии счётчика или лифта

Практические советы

• При подключении используйте провода сечением не менее 6 мм2 для тока 40 А - это соответствует требованиям ПУЭ
• Обязательно проверьте посадочный диаметр DIN-рейки перед монтажом - City9 SE совместим только со стандартной 35-мм рейкой
• Если планируете подключать алюминиевые провода - обязательно используйте наконечники и соблюдайте момент затяжки (не более указанного в документации)
• Для удобства обслуживания выбирайте место рядом с другими автоматами того же ряда - City9 SE имеет компактную ширину 4 модуля, что экономит пространство в щите
• Не путайте с двухполюсными версиями - City9 SE 4P всегда отключает все четыре провода, включая ноль
