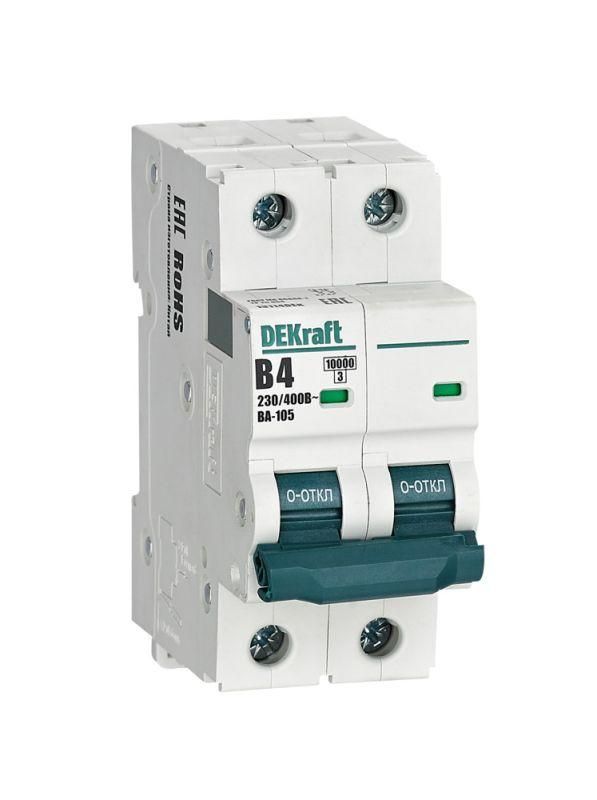

Выключатель автоматический DEKraft ВА-105, 2 модуль, B класс, 2P, 4А, 10кА - 13114DEK APC

Автоматический выключатель ВА-105 от DEKraft - двухполюсное устройство на 4 А с характеристикой B и отключающей способностью 10 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА-105 защищает цепи переменного тока с номинальным напряжением до 400 В и частотой 50–60 Гц. Он срабатывает при длительной перегрузке или резком скачке тока - например, при коротком замыкании. Применяется в бытовых и легкопромышленных сетях: для защиты групп освещения, розеток, маломощного оборудования (например, насосов, вентиляторов, контроллеров).

Технические характеристики

• Тип: автоматический выключатель, 2 полюса
• Номинальный ток: 4 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным пуском (освещение, бытовая техника)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Номинальное напряжение: 400 В AC
• Частота: 50–60 Гц
• Ширина модуля: 2 модуля (36 мм)
• Способ монтажа: на DIN-рейку типа TS35
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на провода
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Автоматический выключатель ВА-105 легко монтируется на стандартную DIN-рейку шириной 35 мм. Его двухмодульная конструкция занимает 36 мм места в щите. Устройство полностью совместимо с корпусами DEKraft и Systeme Electric - можно использовать существующие монтажные решения без адаптеров. На левой стороне предусмотрено место для установки дополнительных аксессуаров: например, катушки включения/выключения, сигнализаторов положения контакта или дифференциальных модулей.

Особенности конструкции

Корпус ВА-105 усилен шестью монолитными заклёпками - это повышает механическую прочность и долговечность при многократных срабатываниях. Боковые каналы охлаждения обеспечивают лучший теплоотвод, что особенно важно при работе в условиях повышенной температуры (например, в плотно заполненных щитах). Механизм мгновенной коммутации гарантирует быстрое и надёжное отключение даже при слабом контакте.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для зон с потенциально большими токами КЗ
• Класс токоограничения 3 - минимизирует риск повреждения кабеля при аварии
• Усиленный корпус и система охлаждения - увеличивают срок службы в сложных условиях
• Поддержка дополнительных аксессуаров - позволяет расширить функциональность без замены аппарата
• Полная совместимость с популярными сериями DEKraft и Systeme Electric - упрощает замену и сборку щитов

Ограничения применения

• Не предназначена для постоянной работы при температуре выше +40 C - требуется вентиляция или расположение в прохладном месте
• Защита IP20 исключает использование вне закрытых щитов - нельзя устанавливать на открытые поверхности, в сырых помещениях или на улице
• Характеристика B не рекомендована для мощных двигателей или сварочных аппаратов - из-за высоких пусковых токов возможны ложные срабатывания
• Работает только с переменным током - не подходит для цепей постоянного тока

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита светильников на этаже
• Контроль питания контроллера или терморегулятора
• Дополнение к щиту с другими автоматами DEKRAFT - для унификации компонентов

Практические советы

• Выбирая автомат ВА-105, проверьте, чтобы суммарная мощность подключённых устройств не превышала 900 Вт (при 230 В): 4 А × 230 В = 920 Вт
• При установке в плотный щит - оставляйте свободное пространство вокруг аппарата для лучшего охлаждения
• Если нужна сигнализация срабатывания - используйте аксессуары, совместимые с левой стороной ВА-105
• Для замены старого автомата - убедитесь, что новый имеет ту же ширину (2 модуля) и тип крепления (DIN-рейка)
• Не путайте с аналогами других брендов: ВА-105 - это конкретная модель DEKraft, её параметры отличаются от более дешевых решений
