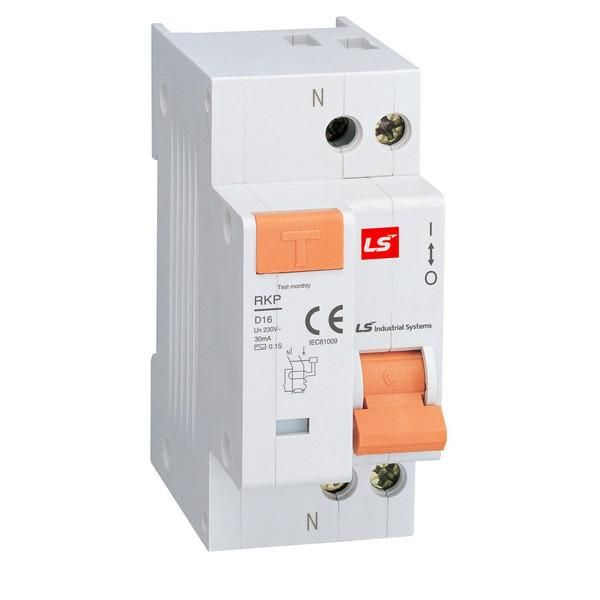

Дифференциальный автоматический выключатель RKP 1P+N C10A 100mA - 062203738B LSIS

Автоматический выключатель дифференциального тока RKP, АВДТ - это двухполюсное устройство для защиты человека от поражения электрическим током и предотвращения пожаров из-за утечек тока. Модель с номиналом 10 А и чувствительностью 100 мА подходит для установки в жилых и административных помещениях на DIN-рейку.

Назначение и область применения

Автоматический выключатель дифференциального тока RKP, АВДТ защищает людей от поражения электрическим током при косвенном контакте с металлическими частями оборудования, которые случайно оказались под напряжением. Также он предотвращает возгорание из-за длительной утечки тока через изоляцию - даже если обычный автомат не сработает. Устройство применяется в бытовых щитках, офисах, школах и других объектах с однофазным питанием 230 В.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 10 А
• Дифференциальный ток срабатывания: 100 мА
• Количество полюсов: 2 (1P+N - фаза и ноль)
• Тип срабатывания по диф.току: A - реагирует на переменный и импульсный ток утечки (например, от современных приборов с выпрямителями)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А
• Характеристика теплового и электромагнитного расцепителя: C - подходит для нагрузок с умеренным пусковым током (освещение, розетки, малые двигатели)
• Ширина: 2 модуля (стандартная ширина для DIN-рейки)
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Диапазон рабочих температур: от -5 C до +40 C
• Род тока: переменный (AC)
• Способ монтажа: на DIN-рейку
• Исполнение: стационарное - предназначен для постоянной установки в распределительном щите

Совместимость и монтаж

Автоматический выключатель дифференциального тока RKP, АВДТ устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение выполняется в соответствии с маркировкой L (фаза) и N (ноль): входные кабели - сверху, выходные - снизу. Нулевой провод обязательно проходит через устройство - нельзя использовать общий ноль после него. Для правильной работы требуется надёжное заземление всех открытых проводящих частей. Устройство совместимо с другими компонентами LS Electric и аналогичными изделиями по габаритам и стандартам монтажа.

Безопасность и стандарты

Автоматический выключатель дифференциального тока RKP, АВДТ соответствует требованиям международных стандартов IEC/EN 61009-1 для устройств дифференциальной защиты. Применение устройства снижает риск поражения электрическим током и пожара, что соответствует нормам ПУЭ и ГОСТ Р 50571. Предназначен для использования в сетях TN-S и TN-C-S с глухозаземленной нейтралью.

Преимущества

• Чувствительность 100 мА обеспечивает баланс между безопасностью и отказоустойчивостью - меньше ложных срабатываний, чем при 30 мА
• Тип срабатывания A позволяет работать с современной техникой (ИБП, зарядки, LED-драйверы), где возможны импульсные утечки
• Максимальная отключающая способность 4,5 кА гарантирует надёжность даже при высоких токах КЗ
• Фиксированная комбинация 1P+N исключает ошибки подключения фазы и нуля

Ограничения применения

• Не предназначена для использования во влажных средах (IP20 не защищает от влаги)
• Не работает при отсутствии заземления - требует наличия контура заземления
• Не рекомендуется для мощных двигателей с высоким пусковым током - лучше выбрать тип D
• Не подходит для систем IT (изолированных нейтралях)
• Работает только при наличии напряжения питания - не имеет собственного резервного питания

Примеры использования

• Защита группы розеток в ванной комнате
• Обеспечение безопасности осветительных цепей в офисах
• Щитовая на этаже многоквартирного дома - защита нескольких групп потребителей
• Подключение к сети компьютерного класса или серверной с активной электроникой

Практические советы

• Проверьте перед монтажом, чтобы ноль был подключен именно через этот автомат - иначе защита не будет работать
• После установки нажмите кнопку «Тест» - устройство должно отключиться. Если нет - проверьте подключение или замените аппарат
• Не используйте один АВДТ для всей квартиры - лучше делить на группы (розетки, освещение, кухня) для точечной диагностики срабатываний
• Учитывайте ширину 2 модуля при планировании места в щите - особенно если используется плотная комплектация
• Для помещений с повышенной влажностью (баня, бассейн) выбирайте модели с IP44 и чувствительностью 30 мА - здесь 100 мА недостаточно
