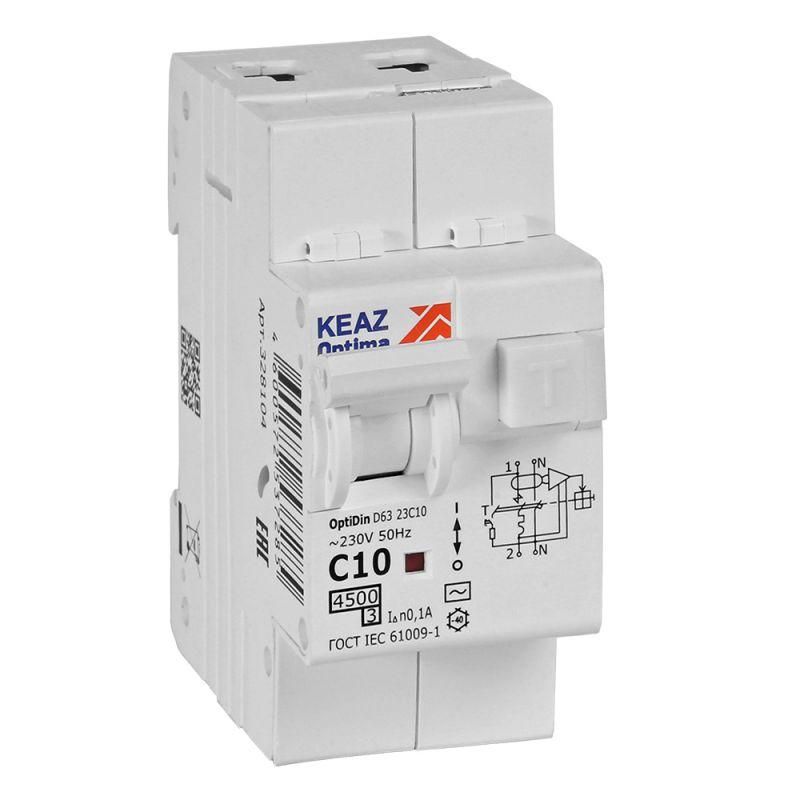

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 10А 100мА AC 4,5кА OptiDin D63-23C10-AC-У3 - 328104 КЭАЗ

Выключатель автоматический дифференциального тока 2P 10A 100mA 4.5кА серия OptiDin D63-23C10-AC-У3 от КЭАЗ обеспечивает защиту от поражения электрическим током и предотвращает возгорание из-за утечек тока. Устройство предназначено для установки в распределительных щитах жилых и коммерческих зданий.

Назначение и область применения

Выключатель автоматический дифференциального тока 2P 10A 100mA 4.5кА серия OptiDin D63-23C10-AC-У3 защищает людей от удара током при контакте с поврежденной изоляцией или металлическими частями оборудования. Он также предотвращает пожары, вызванные длительными утечками тока в цепях. Подходит для установки в квартирных, коттеджных и офисных щитках, где требуется надежная защита групп розеток, освещения и бытовой техники.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может коммутировать без перегрева;
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; при превышении этого значения автомат отключится;
• Количество полюсов: 2 - защищает фазу и ноль одновременно;
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Род тока: переменный (AC) - работает только в сетях 50 Гц;
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 230/400 В;
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (например, двигатели, люминесцентные светильники);
• Монтаж: на DIN-рейку шириной 17,5 мм - два модуля занимаемого места;
• Сечение провода: 1–25 мм2 - совместим с большинством медных проводов в бытовой проводке;
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли;
• Рабочий диапазон температур: –40…+55 C - допускает эксплуатацию в неотапливаемых помещениях;
• Имеет коммутируемый нейтральный проводник - ноль размыкается при отключении, что повышает безопасность;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Степень загрязнения 3 - рассчитан на работу в условиях повышенной запыленности (например, мастерские, склады).

Совместимость и монтаж

Выключатель автоматический дифференциального тока 2P 10A 100mA 4.5кА серия OptiDin D63-23C10-AC-У3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуются два модуля ширины. Подключение выполняется сверху и снизу - входные и выходные клеммы расположены с двух сторон. Нельзя использовать в трехфазных системах без дополнительного устройства. Обязательно соблюдать полярность: L и N должны быть подключены правильно, иначе защита не будет работать. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Превышение этих значений снижает контактное давление и увеличивает риск нагрева.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Сертифицирован для использования в бытовых и коммерческих объектах. Отключение происходит за время менее 40 мс при достижении дифференциального тока 100 мА. Конструкция исключает самопроизвольное включение после аварийного отключения - необходимо вручную перевести рычаг в положение «ON».

Преимущества

• Комбинированная функция: сочетает защиту от перегрузки, короткого замыкания и утечек тока в одном корпусе;
• Коммутируемый ноль - повышает уровень безопасности при обслуживании и ремонте;
• Широкий диапазон рабочих температур - позволяет применять в холодных и жарких условиях;
• Надежная механическая конструкция от КЭАЗ - проверена в реальных условиях эксплуатации;
• Яркий визуальный индикатор состояния - легко определить, сработал ли автомат или он просто выключен.

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только для AC 50 Гц;
• Не подходит для помещений с высокой влажностью (ванная, баня) без дополнительной защиты IP44/IP65;
• Не рекомендован для питания мощных промышленных двигателей выше 3 кВт - возможны ложные срабатывания из-за пусковых токов;
• Запрещено использовать вместо основного автомата ввода - только как защиту отдельных групп;
• Не имеет встроенного УЗО-дифференциала для токов типа A (пульсирующих DC) - не подходит для зарядных станций EV или современной техники с импульсными источниками питания.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Обеспечение безопасности освещения в коридорах и лестницах;
• Подключение стиральной машины, бойлера, духового шкафа;
• Групповая защита в офисном щите на этаже;
• Установка в щитке коттеджа с деревянной конструкцией - снижает риск возгорания от утечек.

Практические советы

• Перед первым включением обязательно протестируйте кнопку «T» - она должна вызывать отключение;
• Проверяйте состояние каждые 3 месяца - особенно в местах с высокой влажностью или пылью;
• При использовании в старых домах с алюминиевой проводкой - контролируйте плотность затяжки клемм, так как металл со временем «ползёт»;
• Не устанавливайте рядом с источниками тепла (батареи, котлы) - температура внутри щита может превышать +55 C;
• Выбирая аналогичные модели - обращайте внимание на наличие коммутируемого нуля и тип тока утечки AC - другие варианты (A, B) нужны для специализированных задач.
