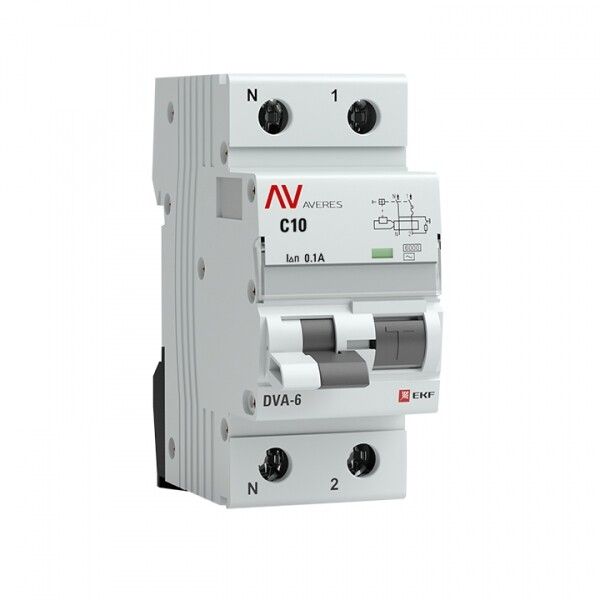

Автоматический выключатель дифференциального тока DVA-6 1P+N 10А (C) 100мА (AC) 6кА AVERES - rcbo6-1pn-10C-100-ac-av EKF

Автоматический выключатель дифференциального тока DVA-6 1P+N 10А (C) 100мА (AC) 6кА от EKF предназначен для защиты людей и оборудования от поражения током, перегрузок и коротких замыканий. Этот прибор сочетает функции УЗО и автомата в одном корпусе, что делает его удобным решением для бытовых и промышленных сетей. Серия DVA-6 от AVERES отличается наглядной индикацией причины срабатывания и надежностью в условиях повышенной влажности и колебаний температуры.

Назначение и область применения

Автоматический выключатель дифференциального тока DVA-6 1P+N 10А (C) 100мА (AC) 6кА защищает электрические цепи от:

• токов утечки - при контакте человека с токоведущими частями (порог 100 мА);
• перегрузок - когда нагрузка превышает номинальный ток 10 А;
• коротких замыканий - при внезапном возрастании тока до уровня, опасного для проводки.

Подходит для установки в распределительных щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в однофазных сетях 230 В, 50 Гц. Категория «С» позволяет использовать устройство там, где возможны кратковременные пусковые токи - например, при запуске двигателей, насосов, компрессоров.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Дифференциальный ток: 100 мА - чувствительность к утечкам; сработает при токе утечки ≥100 мА.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный).
• Номинальное напряжение: 230 В - рассчитан на работу в сети 230 В переменного тока.
• Количество полюсов: 1+N - размыкает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при сверхтоках до 6000 А.
• Характеристика срабатывания: C - тип кривой, подходящий для нагрузок с высокими пусковыми токами (электродвигатели, освещение с галогенными лампами).
• Класс токоограничения: 3 - быстродействующий при коротком замыкании, снижает тепловую энергию в цепи.
• Степень защиты: IP20 - защищен от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита.
• Рабочая температура: от -40C до +50C - работает в холодных и жарких помещениях, включая неотапливаемые зоны.
• Ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль).
• Сечение провода: 0–25 мм2 - совместим с медными проводами любого распространённого сечения.
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями.
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения (например, от молнии).
• Частота: 50 Гц - соответствует стандартам российских и европейских сетей.

Совместимость и монтаж

Автоматический выключатель дифференциального тока DVA-6 1P+N 10А (C) 100мА (AC) 6кА монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 50 мм. Подключение выполняется через верхние/нижние клеммы - вход и выход можно менять местами, так как устройство не имеет полярности по фазе. Ноль обязательно подключается к выводу N, фаза - к L. Оба провода должны иметь сечение от 0,5 до 25 мм2. Монтаж допускается только в сухих, хорошо вентилируемых щитах. Не устанавливайте в открытых местах или на улице - степень защиты IP20 не предохраняет от влаги.

Безопасность и стандарты

Автоматический выключатель дифференциального тока DVA-6 соответствует требованиям:

• Международному стандарту IEC 60898-1;
• Российскому ГОСТ Р 51327.1-2010 (эквивалент МЭК 61009-1-2006);
• Категории перенапряжения III - подтверждает устойчивость к переходным процессам в распределительных сетях.

Сертифицирован для работы в климатическом исполнении УХЛ4 - пригоден для эксплуатации в регионах с умеренным и холодным климатом, в том числе в неотапливаемых помещениях.

Преимущества

• Индикация причины срабатывания: рычаг показывает, почему произошло отключение - одна половина опущена (перегрузка/КЗ), обе - ток утечки. Это экономит время при диагностике.
• Комбинированная защита: заменяет два отдельных устройства - автомат и УЗО - снижает стоимость и сложность сборки щита.
• Высокая отключающая способность: 6 кА обеспечивают надежность даже в старых сетях с высоким уровнем коротких замыканий.
• Долгий срок службы: гарантия 10 лет (120 месяцев) подтверждает качество материалов и сборки.
• Удобная форма: двухмодульный корпус легко встраивается в любые стандартные щиты.

Ограничения применения

• Не применяется в цепях с постоянным током - реагирует только на переменный ток утечки (AC).
• Не подходит для установки вне закрытого щита - IP20 не защищает от влаги, пыли и механических воздействий.
• Не рекомендован для защиты цепей с высоким уровнем импульсных помех (например, частотные преобразователи) - может давать ложные срабатывания.
• Требует правильного подключения нулевого провода - неверное соединение может сделать защиту неэффективной.
• Не используется в системах TN-C - необходима система TN-S или TT с отдельным PE-проводом.

Примеры использования

• Защита розеточных групп в квартире - особенно в ванной, кухне, балконе.
• Щиток на этаже многоквартирного дома - один DVA-6 покрывает несколько комнат.
• Оборудование на производстве: станки, конвейеры, насосы с асинхронными двигателями.
• Осветительные цепи с галогенными лампами или LED-светильниками с драйверами, вызывающими пусковые токи.
• Системы автономного энергообеспечения (при наличии стабильной 230 В сети).

Практические советы

• Проверяйте соответствие сечения проводов - используйте провода 1,5–4 мм2 для розеток, 2,5–6 мм2 для мощных приборов.
• После срабатывания всегда опускайте рычаг вниз до упора перед повторным включением - попытка включить из положения “trip” не сработает.
• Регулярно тестируйте устройство кнопкой “T” (раз в месяц) - проверьте работоспособность дифференциальной защиты.
• Не устанавливайте более одного такого выключателя на одну фазу без координации - это может привести к селективности.
• При проектировании щита учтите, что DVA-6 занимает 2 модуля - планируйте место заранее, чтобы не перегружать рейку.
• Для сетей с высокой влажностью (бани, подвалы) лучше выбрать устройство с IP44 - этот экземпляр не подходит.
