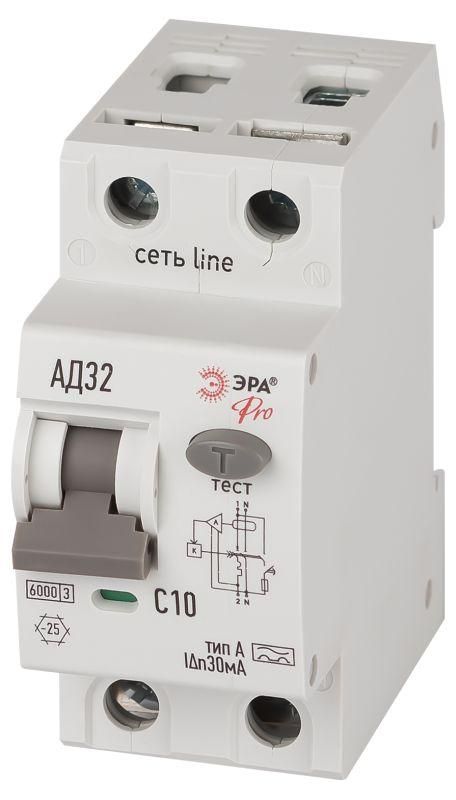

Автоматический выключатель дифференциального тока АВДТ электронное 6кА D326E2C10A30 АД-32 1P+N C10 30мА тип A PRO - Б0059193 ЭРА

Автоматический выключатель дифференциального тока ЭРА D326E2C10A30 обеспечивает защиту человека от удара током и предотвращает возгорание из-за утечек тока. Этот прибор сочетает функции УЗО и автомата - он реагирует на токи утечки, перегрузки и КЗ. Подходит для установки в распределительных щитках жилых домов, гаражей и объектов промышленного назначения.

Назначение и область применения

ЭРА D326E2C10A30 предназначен для защиты людей от поражения электрическим током при пробое изоляции и для предотвращения пожаров, вызванных утечками тока. Также устройство защищает цепи от перегрузок и коротких замыканий. Применяется в бытовой и профессиональной электросетях: группы розеток, особенно на улице или во влажных помещениях; освещение подвалов, гаражей, мастерских; квартирные щитовые. Особенно актуален там, где используются устройства с импульсными блоками питания - компьютеры, светодиодные лампы, зарядные станции.

Технические характеристики

• Номинальный ток: 10 А - позволяет подключить нагрузку до 2,3 кВт при 230 В
• Дифференциальный ток: 30 мА - чувствителен даже к малым утечкам, безопасен для человеческой жизни
• Тип защиты: Type A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от SMPS-блоков питания)
• Отключающая способность: 6 кА - выдерживает высокие токи КЗ, характерные для городских сетей
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключает опасную ситуацию с “живым” нулём
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: розеточные группы, насосы, компрессоры
• Номинальное напряжение: 230 В AC / 50 Гц - совместим с российскими и европейскими сетями
• Макс. сечение провода: 1…25 мм2 - подходит для медных проводов всех распространённых сечений
• Степень защиты IP20: защищён от доступа пальцев, но не от воды - используется внутри помещений
• Глубина монтажа: 72 мм - требует достаточного места в шкафу
• Рабочая температура: от –25C до +50C - работает в холодных и жарких условиях
• Класс токоограничения: 3 - снижает энергию КЗ, защищает оборудование после срабатывания
• Категория перенапряжения: III - рассчитан на использование в распределительных системах II уровня

Совместимость и монтаж

Устройство имеет два модульных элемента и предназначено для установки в DIN-рейку. Монтаж - скрытый, то есть корпус полностью утоплен в стеновой нише или распределительном щите. Для правильной сборки важно соблюдать полярность: вход L и N должны соответствовать фазному и нулевому проводам. Ноль обязательно коммутируется - это обязательное условие безопасности. Конструкция предусматривает зажимы для проводов сечением от 1 до 25 мм2. Обеспечьте плотный контакт - слабое соединение может вызвать нагрев и выход из строя. Убедитесь, что глубина ниши минимум 72 мм, чтобы механизм свободно закрывался.

Безопасность и стандарты

ЭРА D326E2C10A30 соответствует требованиям международных норм IEC/EN 61009-1 и IEC/EN 61008-1. Сертифицирован для работы в сетях с классом загрязнения 2 - обычные условия внутренней установки без запыления и химических воздействий. Защита типа A гарантирует соответствие современным требованиям к оборудованию с электроникой. Класс токоограничения 3 и категория перенапряжения III обеспечивают надёжность в условиях колебаний сети.

Преимущества

• Электронный тип - более точная и быстрая реакция на утечки, чем у механических аналогов
• Отключение обоих проводников (L+N) - исключает риск сохранения потенциала на ноле
• Защита Type A - единственная подходящая для современной техники с импульсными источниками питания
• Высокая отключающая способность (6 кА) - подходит для многоквартирных домов и промзоны
• Интегрированная защита от перегрузки и КЗ - экономит место в щите, уменьшает количество аппаратов

Ограничения применения

• Не внешних установок - степень защиты IP20 не допускает попадания влаги
• Не рекомендуется для цепей с частыми скачками тока выше 10 А - возможны ложные срабатывания
• Не подходит для цепей с постоянным током - работает только с переменным током 50 Гц
• Требуется наличие качественного заземления - эффективность защиты зависит от целостности системы TN-S/TN-C-S
• Не следует использовать вместо основного автомата ввода - это лишь защита конкретной группы

Примеры использования

• Щит квартиры: группа розеток на кухне и в ванной комнате
• Гараж: питание сварочного аппарата, света и розеток для инструментов
• Подвал: освещение и розетки для оборудования с электронными платами
• Производственный участок: станки с ЧПУ, контроллеры, насосы с частотными преобразователями
• Объекты с LED-освещением и USB-зарядками - здесь именно Type A необходим

Практические советы

• Проверяйте состояние контактов каждые 6 месяцев - особенно в местах с повышенной влажностью
• При первичной установке протестируйте кнопкой «T» - она должна немедленно отключить питание
• Не используйте этот автомат для защиты всего дома - лучше применить его как групповое УЗО, а главный ввод сделать с другим устройством
• Выбирайте провода сечением ≥4 мм2 для нагрузок близких к 10 А - меньше будет греться
• Если в щите уже установлен другой УЗО, проверьте координацию - не должно быть дублирования на одной линии
• При использовании в старых домах с плохим заземлением - результативность защиты снижается, требуется модернизация контура
