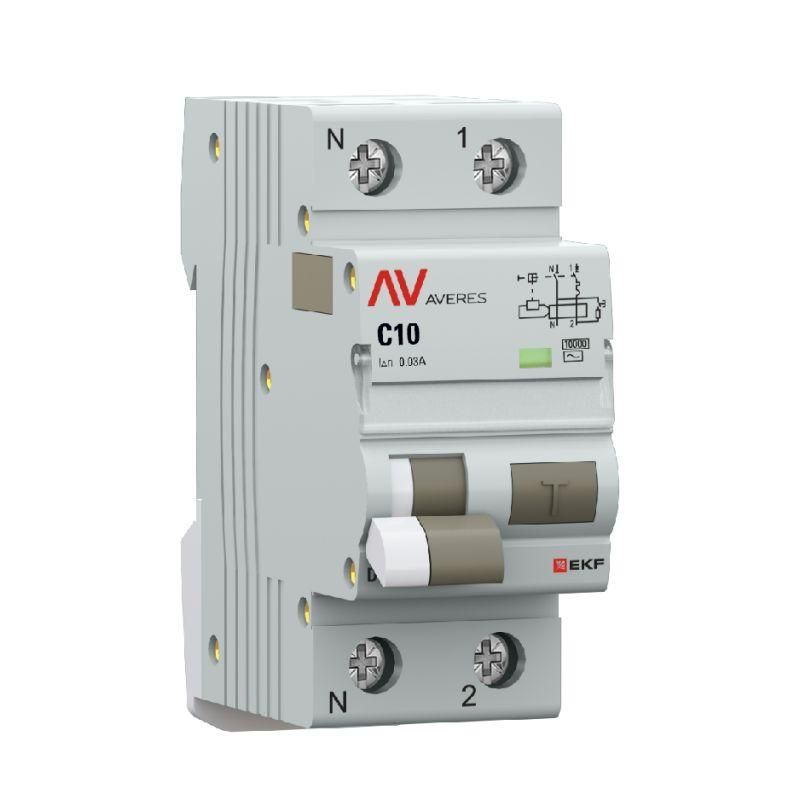

Дифференциальный автомат (УЗО) DVA-10 1P+N 10А (C) 30мА (AC) 10кА AVERES |rcbo10-1pn-10C-30-ac-av| EKF

Автоматический выключатель дифференциального тока DVA-10 от EKF - устройство защиты от утечек тока и перегрузок для однофазных сетей 230 В. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

DVA-10 защищает человека от удара током при прикосновении к поврежденному оборудованию, предотвращает возгорания из-за утечек тока и отключает цепь при перегрузках или коротком замыкании. Устройство используется в бытовых и коммерческих электросетях: кухни, ванные комнаты, мастерские, серверные, станции управления. Применяется там, где требуется высокий уровень безопасности - особенно в помещениях с повышенной влажностью или доступом детей.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку до 2,3 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен даже к слабым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки (стандарт для бытовой техники)
• Номинальное напряжение: 230 В - работает в однофазных сетях
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 10 кА - выдерживает большие токи КЗ
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники)
• Сечение провода: 0–16 мм2 - совместим с большинством медных и алюминиевых кабелей
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли
• Рабочая температура: –40…+50 C - работает в холодных и жарких условиях
• Ширина: 2 модуля - занимает место в щите как два обычных автомата
• Глубина монтажа: 50 мм - требует достаточного места внутри шита
• Частота: 50 Гц - оптимизирован для российских сетей
• Напряжение изоляции: 500 В - обеспечивает надежную изоляцию внутренних элементов
• Импульсное напряжение: 6 кВ - устойчив к скачкам напряжения

Совместимость и монтаж

DVA-10 монтируется на DIN-рейку шириной 35 мм. Подключение проводов возможно как сверху, так и снизу - удобно при организации входящих/выходящих линий. Для фиксации используются винты с усилием затяжки 3 Нм - обеспечивают плотный контакт без пережима. Устройство совместимо с медными и алюминиевыми проводниками. Не рекомендуется использовать в щитах без свободного пространства глубиной более 50 мм. Монтаж допускается только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

DVA-10 соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Отключение происходит при утечке ≥30 мА - уровень, который считается безопасным для жизни человека. Индикаторное окно показывает реальное положение контактов: красный цвет = сработало, белый = включен. Это позволяет отличить срабатывание от механического отключения.

Преимущества

• Двойная рукоятка - наглядно показывает причину отключения: перегрузка/КЗ или утечка тока
• Индикатор состояния контактов - сразу видно, почему выключился
• Подключение проводов сверху и снизу - гибкая организация проводки
• Винты с повышенным моментом затяжки - снижают риск ослабления соединения
• Защитная крышка над маркировочным окном - предотвращает случайное изменение этикетки
• Поддержка алюминиевых проводов - экономичнее при использовании старой проводки
• Возможность дополнительной комплектации - можно установить блоки расцепителей, сигнализации

Ограничения применения

DVA-10 не предназначен для постоянной работы при напряжении выше 230 В. Не используйте в трехфазных системах без параллельного подключения нескольких устройств. Не защищает от постоянного тока (DC) - не подходит для солнечных установок или UPS. IP20 не обеспечивает защиту от брызг и влаги - не устанавливайте во влажных местах без дополнительной защиты (например, в герметичном боксе). Не рекомендован для экстремальных условий с частыми перепадами температур ниже –40 C или выше +50 C без принудительного охлаждения.

Примеры использования

• Щитовая квартиры - защита розеток в ванной и кухне
• Цех с металлообработкой - защита станков с двигателями
• Офисный комплекс - защита компьютерных групп и освещения
• Гараж или теплица - защита от утечек через сырость
• Электрощит дома - основной УЗО перед группой автоматов

Практические советы

• Выбирайте DVA-10 вместо обычного автомата, когда нужна защита именно от утечек - он сочетает функции УЗО и автоматического выключателя
• Проверьте посадочный диаметр провода: если кабель меньше 0,5 мм2 - используйте наконечники
• Не путайте с обычным автоматом: DVA-10 отключится при любой утечке, даже если нагрузка в норме
• Обязательно протестируйте кнопкой “T” после установки - тестирование должно вызывать отключение
• При наличии нескольких УЗО в щите - соблюдайте координацию по времени срабатывания (селективность)
• Для алюминиевых проводов обязательно используйте антиоксидантную пасту и правильный наконечник
• Не закрывайте устройство полностью пластиковыми крышками - это препятствует теплоотводу и диагностике
