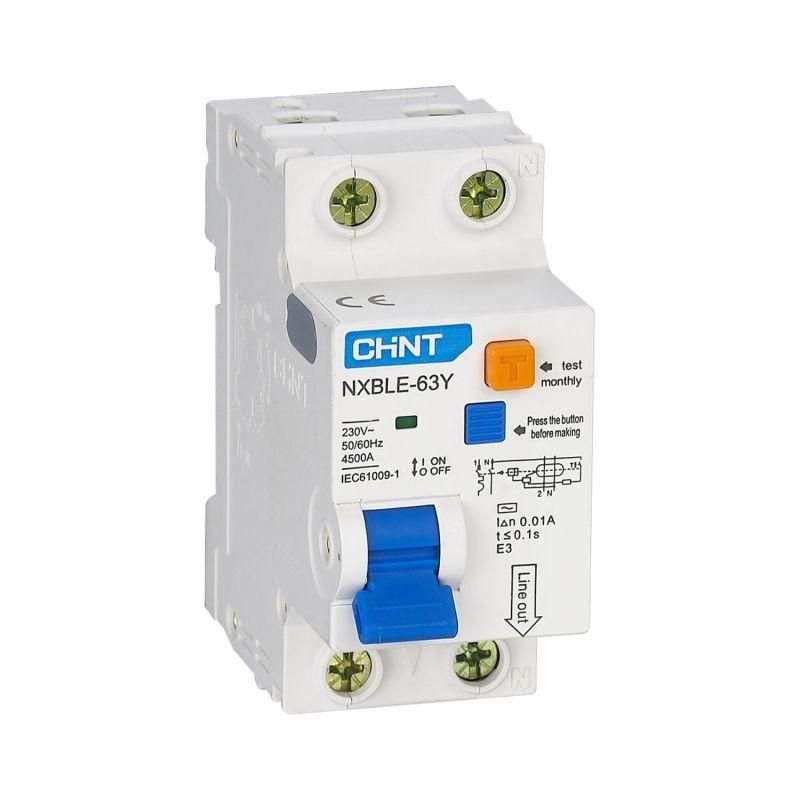

Выключатель автоматический дифференциального тока 1п+N C 10А 30мА электрон. тип AC 4.5кА NXBLE-63Y (R) CHINT 105541

Автоматический выключатель дифференциального тока NXBLE-63Y (R) - двухполюсное устройство 1P+N с номинальным током 10 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, офисных и промышленных объектах. Устройство сочетает функции автоматического выключателя и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

Автоматический выключатель дифференциального тока NXBLE-63Y (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию, а также предотвращает возгорание из-за утечек тока в изоляции. Подходит для установки в распределительных щитах квартир, домов, административных и производственных помещений. Применяется в цепях с переменным током 230 В, где требуется одновременная защита от перегрузки, короткого замыкания и утечек тока.

Технические характеристики

• Номинальный ток: 10 А
• Номинальный ток утечки: 30 мА (чувствительность для защиты людей)
• Тип срабатывания по утечке: AC - реагирует на переменный ток утечки (например, от бытовых приборов)
• Характеристика времятоковой зависимости: C - срабатывает при кратковременных перегрузках до 5–10 крат номинального тока, подходит для оборудования с пусковыми токами (двигатели, насосы, компрессоры)
• Номинальное напряжение: 230 В
• Частота: 50/60 Гц
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при максимальном токе короткого замыкания в типичных жилых и промышленных сетях
• Количество полюсов: 2 (1 фаза + 1 нейтраль, с коммутируемым нейтральным проводником)
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ - устойчив к скачкам напряжения, таким как удары молнии или коммутационные помехи
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли
• Рабочая температура: от -35 C до +70 C - допускает установку в неотапливаемых помещениях, шкафах, на улице внутри закрытых щитов
• Ширина: 2 модуля (36 мм)
• Глубина монтажа: 75 мм
• Степень загрязнения: 2 - рассчитан на нормальные условия без значительного количества пыли, влаги или проводящего мусора

Совместимость и монтаж

Автоматический выключатель дифференциального тока NXBLE-63Y (R) монтируется на стандартную DIN-рейку 35 мм. Подключение проводов - снизу, что соответствует современным требованиям безопасности и удобству сборки щитов. Нейтральный проводник коммутируется - значит, он размыкается вместе с фазой, исключая риск сохранения потенциала на нулевой шине при отключении. Для правильной установки важно соблюдать полярность: фаза подключается к входу L, ноль - к N. Устройство совместимо со всеми стандартными щитами, использующими модульную систему CHINT и аналогичных производителей.

Безопасность и стандарты

Автоматический выключатель дифференциального тока NXBLE-63Y (R) соответствует международным стандартам IEC 60947-2, EN 60898 и EN 61009-1. Это гарантирует соответствие требованиям к отключающей способности, механической прочности и электробезопасности. Устройство прошло испытания на износостойкость: 20 000 механических циклов включения/выключения и 10 000 электрических. Индикатор положения контактов позволяет визуально определить, находится ли аппарат во включенном или отключенном состоянии.

Преимущества

• Электронная схема срабатывания - высокая точность и стабильность при малых токах утечки, особенно при изменении температуры
• Комбинированная защита: одно устройство выполняет роль автомата и УЗО, экономит место в щите
• Коммутируемый нейтраль - снижает риск опасного потенциала на нулевых шинах после отключения
• Яркий индикатор положения контактов - легко определяется состояние устройства без тестера
• Высокая отключающая способность 4,5 кА - достаточна для большинства бытовых и промышленных сетей в России и странах СНГ

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током (AC)
• Не защищает от постоянных утечек тока (тип DC) - не подходит для зарядных станций EV, светодиодных драйверов с выпрямителем
• IP20 - нельзя использовать в условиях повышенной влажности, пыли или открытых площадках без герметичного корпуса
• Не рекомендуется для цепей с высоким уровнем гармоник или частотными преобразователями - возможны ложные срабатывания
• Не имеет встроенной защиты от перенапряжений - требует установки отдельного УЗИП при необходимости

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, бассейне
• Щитовая защита группы мощных приборов: стиральная машина, бойлер, духовой шкаф
• Линии питания насосов, вентиляторов, компрессоров в промышленных цехах
• Распределительные щиты многоквартирных домов, офисов, торговых центров

Практические советы

• Проверяйте работу NXBLE-63Y (R) ежемесячно через кнопку «Тест». Если устройство не отключается - немедленно замените его.
• При установке в щит с несколькими УЗО - выбирайте селективные (S-типа) устройства выше по иерархии, чтобы избежать массового отключения.
• Убедитесь, что посадочный диаметр клемм соответствует сечению провода: для 10 А обычно используется медный провод 1,5–2,5 мм2.
• Если нужна удалённая сигнализация срабатывания - можно заказать модель с дополнительным контактом AL-X1.
• Не подключайте несколько потребителей к одному NXBLE-63Y (R) без учёта суммарной нагрузки - превышение 10 А вызовет ложные отключения.
