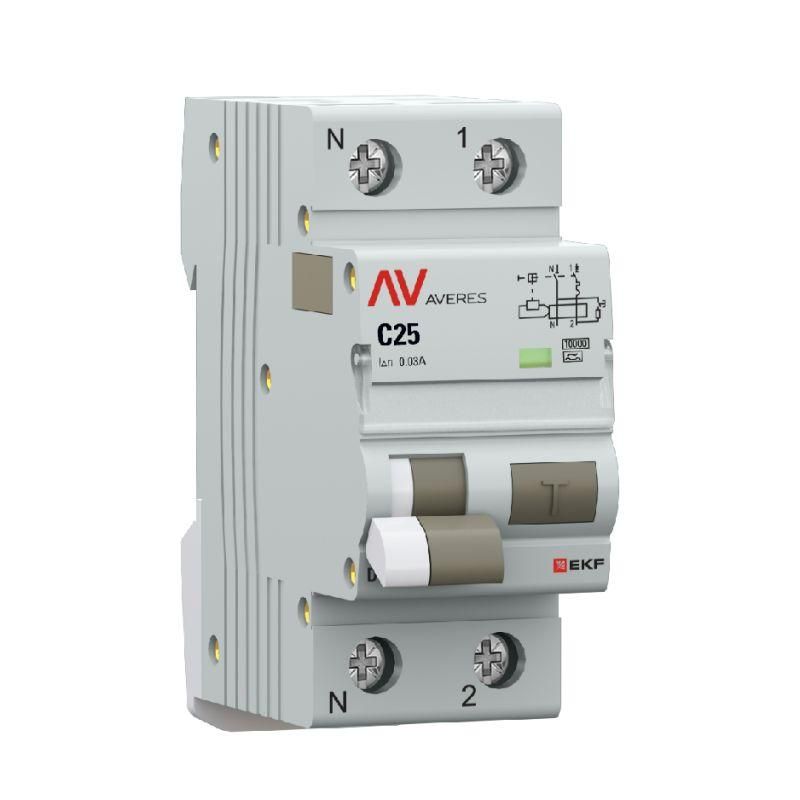

Дифференциальный автомат (УЗО) DVA-10 1P+N 25А (C) 30мА (A) 10кА AVERES | rcbo10-1pn-25C-30-a-av EKF

Автоматический выключатель дифференциального тока 1P+N 25А (C) 30мА (A) 10кА от EKF серии Averes обеспечивает защиту от утечек тока, перегрузок и коротких замыканий в однофазных сетях 230 В. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Этот аппарат сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает человека от удара током при прикосновении к поврежденному оборудованию, предотвращает возгорания из-за утечек тока и отключает цепь при перегрузке или КЗ. Применяется в бытовых и промышленных электросетях: кухни, ванные комнаты, мастерские, станции управления, системы освещения и силовые цепи с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до этого значения без отключения
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этой величины, что соответствует нормам для защиты людей
• Напряжение: 230 В - предназначен для однофазных сетей
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современных устройств с импульсными источниками питания)
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, малые двигатели
• Степень защиты IP20 - защищен от прикосновений пальцев и твердых предметов, но не от воды
• Номинальное напряжение изоляции: 500 В - гарантирует надежную изоляцию внутри аппарата
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Ширина: 2 модуля - занимает два места на DIN-рейке
• Глубина монтажа: 50 мм - требует достаточного пространства в щите
• Рабочий диапазон температур: -40…+50 C - работает в холодных и жарких условиях
• Сечение провода: 0–16 мм2 - подходит для медных и алюминиевых жил
• Способ монтажа: на DIN-рейку - стандартный для всех распределительных щитов

Совместимость и монтаж

Автоматический выключатель дифференциального тока 1P+N 25А (C) 30мА (A) 10кА устанавливается на DIN-рейку шириной 35 мм. Для подключения используются винты с повышенным моментом затяжки (3 Нм), обеспечивающие надежный контакт даже при длительной эксплуатации. Подключение проводов возможно как сверху, так и снизу - удобно при сложной маршрутизации кабелей. Устройство совместимо с медными и алюминиевыми проводниками, но требуется соблюдение правил соединения алюминия (обработка поверхности, применение переходных колец при необходимости). Монтаж допускается только в закрытых щитах с классом защиты не ниже IP54.

Безопасность и стандарты

Соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Отличается гарантированной отключаемостью при токе утечки 30 мА, что соответствует уровню защиты категории “B” для человеческой жизни. Индикаторное окно показывает реальное состояние контактов - видно, сработал ли аппарат из-за утечки или перегрузки. Это снижает риск ошибок при диагностике. Маркировочное окно с защитной крышкой позволяет легко пометить цепь, не нарушая целостность корпуса.

Преимущества

• Двойная рукоятка - визуально различает причину отключения: перегрузка/КЗ (рукоятка в положении “выкл”) или утечка (рукоятка в промежуточном положении)
• Подключение шин PIN и FORK - можно использовать готовые перемычки без доработки
• Защита от неквалифицированного вмешательства - крышка маркировочного окна препятствует случайной записи или удалению меток
• Поддержка алюминиевых проводов - расширяет возможности при реконструкции старых систем
• Возможность дополнительной комплектации - можно установить дополнительные модули (блокировки, сигнализацию)

Ограничения применения

Не предназначена для трехфазных сетей - используется только в 230 В однофазных цепях. Не подходит для помещений с высокой влажностью без внешней защиты (IP20 не защищает от брызг и пара). Не рекомендуется для цепей с постоянным током утечки выше 6 мА (например, некоторые типы светодиодных светильников или зарядных устройств с плохой фильтрацией). Температурный диапазон -40…+50C актуален для внутреннего монтажа; при установке вне помещения требуется герметичный корпус.

Примеры использования

• Щитовая квартиры - защита розеток в ванной и кухне
• Производственный цех - питание станков с металлоконструкциями, где возможен пробой изоляции
• Офисное здание - групповое отключение розеточных контуров
• Складские помещения - обеспечение безопасности при использовании электроинструментов
• Объекты с устаревшей проводкой - замена нескольких УЗО + автоматов одним устройством

Практические советы

• Проверьте посадочный диаметр DIN-рейки перед монтажом - он должен быть 35 мм
• При подключении алюминиевых проводов используйте антиоксидантную пасту и равномерно затягивайте винты
• После установки обязательно протестируйте кнопкой “T” - она имитирует утечку тока
• Не устанавливайте более одного такого аппарата на одну фазу - это нарушает принцип координации защиты
• Для систем с большим числом потребителей с импульсными нагрузками (LED, компьютеры) проверьте наличие ложных срабатываний - при частых отключениях рассмотрите возможность замены на тип B
• При замене старого УЗО убедитесь, что новый имеет ту же ширину (2 модуля) и аналогичную отключающую способность (10 кА)
