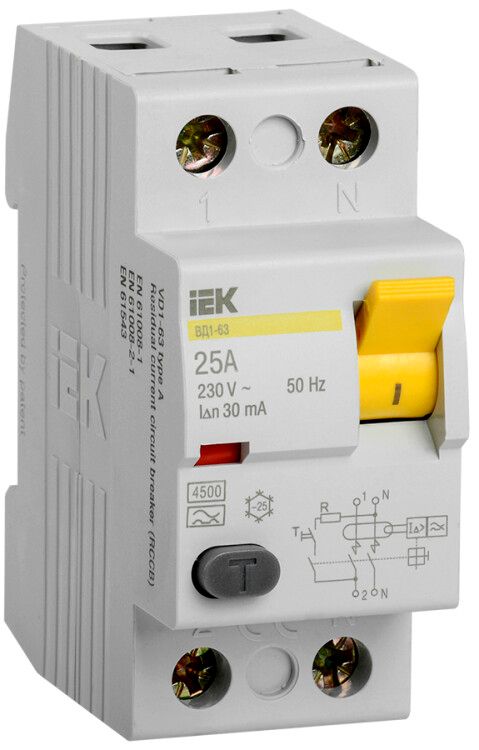

Выключатель дифференциальный (УЗО) ВД1-63 2п 25А 30мА тип A | MDV11-2-025-030 IEK

Выключатель дифференциального тока (УЗО) ВД1-63 2 полюса 25 А 30 мА тип A от IEK - устройство для защиты людей от поражения электрическим током в бытовых и промышленных сетях 230/400 В. Он сочетает функцию УЗО с возможностью работы при пульсирующих постоянных токах утечки, что делает его надёжным решением для современных электронных нагрузок. Артикул mdv11-2-025-030 относится к серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) ВД1-63 2 полюса 25 А 30 мА тип A защищает людей от поражения электрическим током при контакте с повреждённой изоляцией или токоведущими частями. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений. Особенно эффективен там, где используются устройства с импульсными источниками питания - стиральные машины, LED-освещение, телевизоры, компьютеры, зарядные станции.

Технические характеристики

• Тип: Устройство защитного отключения (УЗО), без встроенной защиты от перегрузок и КЗ
• Номинальный ток: 25 А
• Номинальный ток утечки: 30 мА - чувствительность, достаточная для защиты человека
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки
• Напряжение: 230/400 В, 50 Гц - совместим с однофазными и трёхфазными сетями
• Количество полюсов: 2 - для защиты фазы и нуля в однофазной цепи
• Отключающая способность при КЗ: 4,5 кА - выдерживает аварийные токи короткого замыкания
• Устойчивость к импульсному току: 0,25 кА - сохраняет работоспособность после кратковременных скачков
• Ширина по модулю: 2 М - занимает два модуля на DIN-рейке
• Глубина монтажа: 74 мм - требует свободного места внутри щита
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в помещениях с нормальной влажностью

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) ВД1-63 2 полюса 25 А 30 мА тип A монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется доступ к фазному и нулевому проводам. Ноль обязательно проходит через УЗО - он не может быть подключен напрямую к шине N. Учитывайте глубину монтажа (74 мм): в компактных щитках проверьте наличие свободного пространства. Устройство не имеет встроенного автоматического выключателя - его необходимо устанавливать последовательно с аппаратом защиты от перегрузок и КЗ (например, с автоматом на 25 А).

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) ВД1-63 2 полюса 25 А 30 мА тип A соответствует требованиям ГОСТ 50326 и ГОСТ 50807. Как устройство, “функционально не зависящее от источника питания”, оно срабатывает даже при отсутствии внешнего напряжения на катушке - обеспечивая безопасность при авариях в сети. Соответствие стандартам гарантирует точность срабатывания при токе утечки 30 мА и выше.

Преимущества

• Поддержка типа A - единственная возможность защиты от пульсирующего постоянного тока утечки, характерного для современной техники
• Высокая отключающая способность (4,5 кА) - надёжно работает в условиях слабых сетей или старых зданий
• Фиксированная чувствительность 30 мА - оптимальна для защиты жизни человека
• Серия KARAT от IEK - известная линейка с проверенной долговечностью и качеством сборки
• Рекомендован для проектного использования - подтверждена совместимость с другими элементами системы

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - требует обязательной установки автомата перед собой
• IP20 - нельзя использовать во влажных местах (ванная, баня, улица) без дополнительной защиты корпуса
• Не подходит для цепей с постоянным током - только переменный (AC) 50 Гц
• Не рекомендуется для цепей с высоким уровнем естественного тока утечки (>10–15 мА) - возможны ложные срабатывания
• Не применяется в системах TN-C - требует наличия отдельного PE-проводника (TN-S, TT)

Примеры использования

• Защита розеточных групп в кухне - холодильник, микроволновка, кофе-машина
• Щиток в гостинице - телевизоры, зарядные устройства, кондиционеры
• Производственные участки - станки с ЧПУ, сварочные инвертеры, приводы с частотными преобразователями
• Общественные здания - компьютерные классы, медицинские кабинеты, серверные комнаты

Практические советы

• Проверяйте полярность при подключении: вход L/N - сверху, выход - снизу
• Перед первым запуском нажмите кнопку «Тест» - устройство должно отключиться
• Не соединяйте ноль после УЗО с заземлением - это вызовет ложное срабатывание
• Если УЗО часто отключается - проверьте изоляцию оборудования, особенно старые приборы
• Для многоквартирных домов используйте селективные УЗО (тип S) на вводе, а этот - на группах
• При замене - выбирайте аналогичный тип A; обычные УЗО типа AC не защитят от тока от ноутбука или LED-лампы
