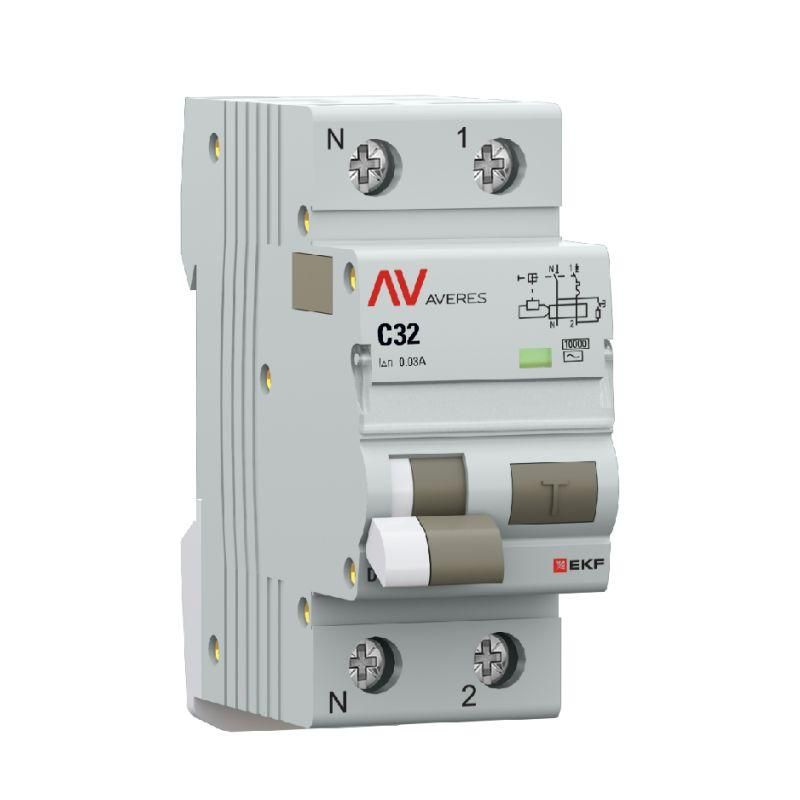

Дифференциальный автомат (УЗО) DVA-10 1P+N 32А (C) 30мА (AC) 10кА AVERES |rcbo10-1pn-32C-30-ac-av| EKF

Автоматический выключатель дифференциального тока DVA-10 от EKF — устройство для защиты человека и оборудования от утечек тока, перегрузок и коротких замыканий в однофазных сетях 230 В. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

DVA-10 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он отключает питание при:

• утечке тока через человека или поврежденную изоляцию (порог 30 мА);
• перегрузке или коротком замыкании в цепи;
• риске возгорания из-за длительных токов утечки.

Применяется в бытовых и коммерческих электросетях: квартиры, дома, офисы, мастерские, производственные линии. Особенно актуален там, где есть риск контакта с металлическими корпусами — стиральные машины, бассейны, кухонные зоны, станки.

Технические характеристики

• Номинальный ток: 32 А — выдерживает нагрузку до этого значения без отключения.
• Тип тока утечки: AC — реагирует на синусоидальную утечку переменного тока (стандартно для бытовых сетей).
• Дифференциальный ток: 30 мА — чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для защиты людей.
• Напряжение: 230 В переменного тока, 50 Гц — совместим с российскими и европейскими сетями.
• Полюса: 1P+N — защищает фазу и ноль одновременно; нулевой проводник проходит через аппарат и отключается при срабатывании.
• Отключающая способность: 10 кА — способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок: освещение, розетки, малые двигатели (например, насосы, вентиляторы).
• Степень защиты IP20: защищен от прикосновений пальцев и твердых предметов, но не от воды — используется внутри щита.
• Сечение провода: 0–16 мм² — подходит для медных и алюминиевых жил.
• Рабочая температура: от –40°C до +50°C — работает в холодных и жарких помещениях.
• Ширина: 2 модуля — занимает место в щите стандартного формата.
• Глубина монтажа: 50 мм — требует достаточного внутреннего объема щита.
• Напряжение изоляции: 500 В — обеспечивает надежную изоляцию между токоведущими частями.
• Импульсное напряжение: 6 кВ — устойчив к кратковременным скачкам напряжения (молнии, коммутационные помехи).

Совместимость и монтаж

DVA-10 монтируется на DIN-рейку шириной 35 мм. Устанавливается в любом распределительном щите с подходящим местом. Оба проводника — фаза и ноль — подключаются к верхним или нижним клеммам, что удобно при организации сборки снизу или сверху. Клеммы рассчитаны на медные и алюминиевые провода — не требуется переходники. Момент затяжки винтов — 3 Н·м, что исключает плохой контакт без риска перетянуть. Для проверки состояния контактов есть индикаторное окно: если оно красное — выключатель сработал.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Применяет двойную рукоятку: положение «выкл» показывает, что сработала ли защита от утечки или перегрузки. Это позволяет оперативно диагностировать причину отключения без дополнительного тестирования. Маркировочное окно с защитной крышкой позволяет легко подписывать цепь, не рискуя потерять этикетку.

Преимущества

• Подключение проводов сверху и снизу — гибкая организация сборки в щите.
• Винты с высоким моментом затяжки — надежный контакт даже при использовании алюминиевых проводов.
• Индикатор состояния контактов — сразу видно, почему сработало устройство.
• Двойная рукоятка — визуально различает срабатывание по току утечки и по перегрузке.
• Защитная крышка маркировочного окна — долговечная и читаемая этикетка.
• Поддержка медных и алюминиевых проводов — снижает стоимость монтажа в старых системах.
• Возможность дополнительной комплектации — можно установить блоки управления, сигнализации, дистанционного отключения.

Ограничения применения

DVA-10 не предназначен для:

• сетей постоянного тока — работает только с переменным током 50 Гц.
• влажных и открытых помещений — степень защиты IP20 не допускает попадания воды или пыли.
• цепей с высоким уровнем импульсных помех (например, частотные преобразователи) — возможны ложные срабатывания.
• систем TN-C — требует отдельного PE-проводника, поэтому не подходит для старых сетей без разделения PEN.

Примеры использования

• Щит в квартире: защита розеток на кухне и в ванной комнате.
• Производственный участок: питание станков с металлическими корпусами.
• Офис: группа розеток для компьютеров и оргтехники.
• Частный дом: автономная линия для теплого пола или системы вентиляции.

Практические советы

• Перед установкой проверьте, чтобы ноль был правильно разделён с PE — DVA-10 требует схемы TN-S или TT.
• Не используйте провода меньше 0,5 мм² — они не будут плотно зажаты в клеммах.
• Проверяйте работу кнопкой «T» ежемесячно — это гарантирует исправность дифзащиты.
• При монтаже в плотном щите учтите глубину 50 мм — не забудьте о месте для других устройств.
• Если в цепи есть мощные электродвигатели — убедитесь, что пусковые токи не вызывают ложных срабатываний.
