Выключатель автоматический дифференциального тока DZ47LE-32 двухполюсный 32A 30mA тип AC характеристика С - 199633 CHINT

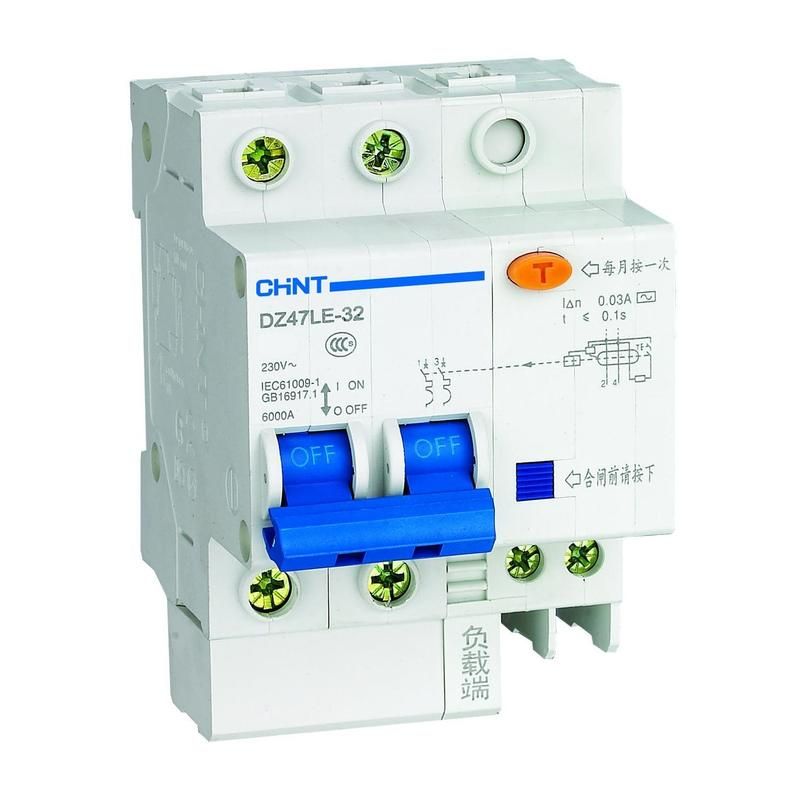

Автоматический выключатель дифференциального тока CHINT DZ47LE-32 — двухполюсное устройство, сочетающее защиту от утечек тока (30 мА) и от сверхтоков (характеристика C, 32 А). Применяется в бытовых и промышленных сетях переменного тока для обеспечения безопасности людей и оборудования.

Назначение и область применения

DZ47LE-32 защищает человека от поражения электрическим током при случайном контакте с токоведущими частями — например, при повреждении изоляции в розетках, стиральных машинах или бойлерах. Также предотвращает возгорание из-за утечек тока через изоляцию. Устройство сочетает функции дифференциального автомата и обычного автоматического выключателя, поэтому его можно использовать вместо двух отдельных приборов.

Подходит для установки в распределительных щитах жилых домов, офисов, мастерских, на участках с повышенной влажностью (ванная, кухня). Нельзя применять в цепях постоянного тока — работает только с переменным током (AC).

Технические характеристики

• Номинальный ток: 32 А — максимальный длительно допустимый ток нагрузки
• Номинальный ток утечки: 30 мА — чувствительность к утечкам, достаточная для защиты людей
• Тип утечки: AC — реагирует только на синусоидальные переменные утечки, не на импульсные или постоянные
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2 — отключает фазу и ноль одновременно
• Номинальная отключающая способность: 6 кА — выдерживает ток КЗ до 6000 А
• Характеристика срабатывания: C — срабатывает при токах 5–10 крат от номинала, подходит для освещения, розеток, маломощных двигателей
• Частота: 50/60 Гц — совместим с сетями России и Европы
• Напряжение изоляции: 500 В — безопасно при работе в сетях до 230 В
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Сечение провода: 1–25 мм² — позволяет подключить медные провода от 1 до 25 квадратных миллиметров
• Ширина: 3,5 модуля — занимает 3,5 стандартных места в щите (1 модуль = 17,5 мм)
• Глубина монтажа: 49,5 мм — требует свободного пространства за щитом
• Рабочая температура: –25…+40 °C — не предназначен для установки вне помещений или в необогреваемых местах
• Степень защиты IP20 — защищён от прикосновения пальцами, но не от пыли и воды
• С коммутируемым нейтральным проводником — ноль также отключается при срабатывании

Совместимость и монтаж

DZ47LE-32 монтируется на DIN-рейку шириной 35 мм. Подключение осуществляется сверху (вход) и снизу (выход) — соблюдайте полярность: L и N должны быть подключены правильно. Для надёжного контакта затягивайте зажимы моментом 0,8–1,0 Н·м. Не используйте многожильные провода без наконечников — возможен перегрев. Убедитесь, что глубина щита минимум 50 мм, чтобы устройство не задевало заднюю стенку.

Совместим с другими аппаратами серии DZ47LE и стандартными щитами, соответствующими IEC 60439. Не рекомендуется устанавливать рядом с мощными источниками помех (частотные преобразователи, сварочные аппараты) — возможны ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 50807. Сертифицирован для использования в системах TN-S и TN-C-S. Отличается высокой надёжностью срабатывания: тестовая кнопка «T» проверяет работоспособность дифзащиты ежемесячно. После срабатывания необходимо вручную перевести рычаг в положение «OFF», затем снова в «ON».

Преимущества

• Объединяет два типа защиты (утечка + сверхток) в одном корпусе — экономит место в щите
• Коммутируемый ноль снижает риск остаточного потенциала после отключения
• Высокая отключающая способность (6 кА) — подходит для современных сетей с высокой мощностью
• Проверенная серия DZ47LE — известная надёжность бренда CHINT в условиях российской сети
• Удобная индикация: красный флажок показывает сработавший режим

Ограничения применения

• Не применяется в цепях постоянного тока — только переменный (AC)
• Не защищает от утечек постоянного тока или сложных форм (например, от импульсных БП) — для этого нужны типы A или B
• IP20 — нельзя устанавливать во влажных помещениях без дополнительной защиты (корпуса, герметичных щитов)
• Работает при температуре выше –25 °C — не подходит для холодных чердаков или улиц
• Не предназначена для защиты мощных двигателей — лучше выбрать характеристику D

Примеры использования

• Защита группы розеток в кухне — предотвращает удар током при пробое бойлера
• Щит в квартире: один DZ47LE-32 на всю ванную комнату
• Цеховой щит: защита станков с металлоконструкциями, где есть контакт с землёй
• Дачный домик: отключение при утечке через старую проводку

Практические советы

• Выбирая между 30 мА и 100 мА — для защиты людей всегда берите 30 мА; 100 мА и выше — только для противопожарной защиты
• При установке в щит с несколькими дифавтоматами — не забудьте про координацию: верхний (вводной) должен иметь более высокую уставку (например, 100 мА), нижние — 30 мА
• Проверяйте работу кнопкой «T» хотя бы раз в месяц — особенно перед сезоном повышенной нагрузки
• Если устройство часто срабатывает — проверьте изоляцию подключённых приборов, возможно, проблема в них, а не в автомате
• При замене — обязательно отключите питание! DZ47LE-32 не имеет механической блокировки входа
