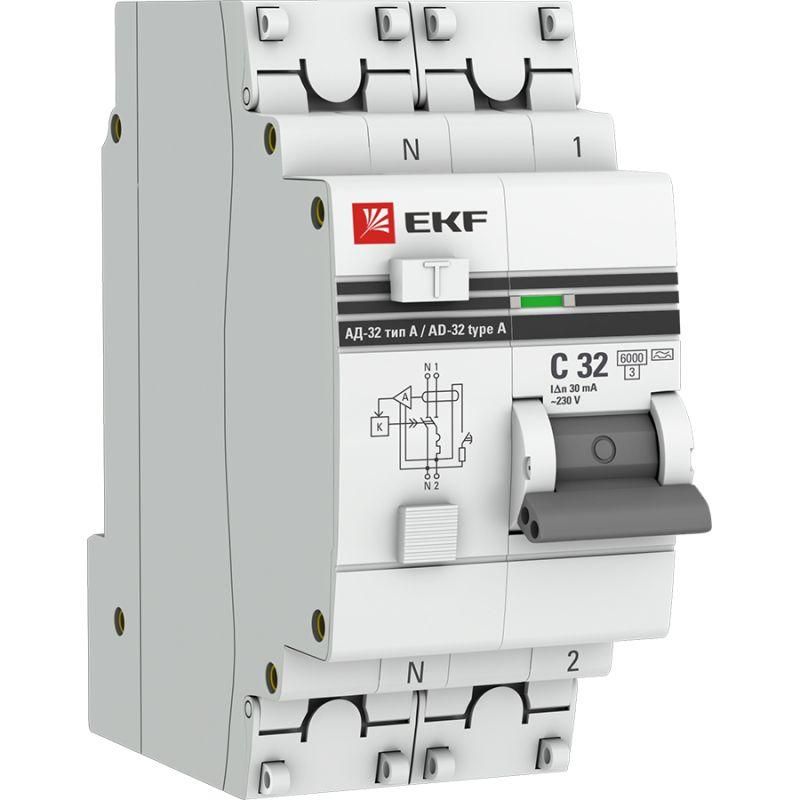

Дифференциальный автомат АД-32 1P+N 32А/30мА (хар. C, A, электронный, защита 270В) 6кА EKF PROxima - DA32-6-32-30-a-pro

Автоматический дифференциальный выключатель АД-32 от EKF PROxima сочетает в себе функции защиты от перегрузки, короткого замыкания и утечки тока - идеальное решение для обеспечения безопасности в бытовых и промышленных сетях переменного тока. Этот аппарат, известный также как дифавтомат, предназначен для установки на DIN-рейку и работает в условиях повышенной влажности и загрязнённости.

Назначение и область применения

АД-32 используется для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Он применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов с высокими требованиями к электробезопасности. Подходит для защиты групп розеток, освещения, бытовой техники и оборудования с возможностью частичного выхода из строя при повреждении изоляции.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать нагрузку до 7,3 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники с выпрямителями)
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальное напряжение: 230 В, максимальное рабочее напряжение изоляции: 500 В
• Номинальная отключающая способность: 6 кА - способен отключить цепь даже при серьёзном КЗ
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина: 2 модуля (36 мм) - занимает минимум места в щите
• Сечение провода: 0–16 мм2 - поддерживает медные и алюминиевые провода стандартного сечения
• Рабочий диапазон температур: -25…+50 C - можно использовать в неотапливаемых помещениях
• Номинальное импульсное напряжение: 6 кВ - устойчив к скачкам напряжения
• Гарантия: 7 лет (84 месяца)

Совместимость и монтаж

АД-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 40 мм. Устройство имеет зажимы для фиксации проводов - затягивать необходимо усилием рук, без инструментов. Ноль подключается к соответствующему контакту, помеченному символом N. Обязательно соблюдайте полярность: вход фазы и ноля должны быть соединены с верхними клеммами. После монтажа проверьте работоспособность кнопкой «Т» - она имитирует утечку тока.

Безопасность и стандарты

АД-32 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет электронную схему срабатывания - надёжнее механических аналогов при слабых утечках. Защита от перенапряжения до 270 В обеспечивает работу при колебаниях в сети. Степень загрязнения 3 - допускает использование в помещениях с пылью, влагой и мелкими частицами, но только внутри электрошкафа.

Преимущества

• Объединяет два устройства (автомат + УЗО) в одном корпусе - экономит место в щите
• Тип «А» - единственная возможность защиты от утечек от современной техники (стиральные машины, ИБП, зарядки)
• Электронный механизм - точнее срабатывает при малых токах утечки, чем электромеханический аналог
• Увеличенный гарантийный срок - 7 лет, что выше среднего на рынке
• Поддержка отключения нулевого проводника - исключает опасность сохранения потенциала на оборудовании после отключения

Ограничения применения

• Не предназначена для работы вне закрытого щита - IP20 не защищает от брызг и пыли
• Не подходит для цепей с постоянным током - только переменный (AC)
• Не рекомендуется для защиты мощных трёхфазных двигателей - нужен 3P+N вариант
• Не следует использовать в местах с частыми перепадами напряжения выше 270 В - есть риск ложных срабатываний
• Не является средством защиты от перенапряжений (грозовые импульсы) - требует установки отдельного УЗИП

Примеры использования

• Защита группы розеток на кухне - где используются микроволновки, кофемашины, блендеры
• Щит в ванной комнате - предотвращает удар током при использовании стиральной машинки
• Производственный участок с насосами, вентиляторами, конвейерами - благодаря характеристике C
• Офисные серверные и IT-оборудование - тип A реагирует на утечки от блоков питания

Практические советы

• Выбирая между АД-32 типа B и A - всегда берите тип A, если в цепи есть электроника. Тип B дороже и не нужен в быту.
• Проверяйте состояние аппарата ежемесячно - нажимайте кнопку «Т». Если он не отключился - замените.
• Не используйте АД-32 в качестве главного автомата в щите - лучше применить обычный автомат 40–63 А, а этот - как групповой.
• При монтаже в старый щит с узким пространством - учтите глубину 40 мм и наличие места для проводов.
• Если в системе TN-C - нельзя использовать АД-32. Только в TN-S или TN-C-S с разделением PEN на PE и N.
