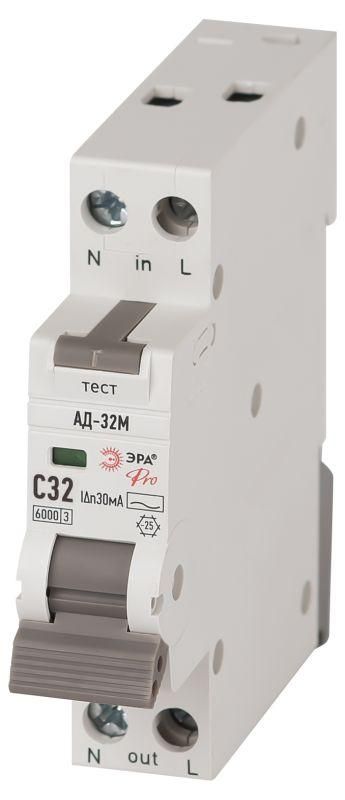

Выключатель автоматический дифференциального тока 2п (1P+N) C 32А 30мА тип АС 6кА АД-32M электрон. PRO DM32E2C032AC30 Эра Б0058990

Автоматический выключатель дифференциального тока АД-32M от бренда ЭРА - устройство для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Подходит для установки в распределительных щитках жилых домов, гаражей, подвалов и промышленных объектов. Номинальный ток 32 А, чувствительность 30 мА, электронный тип срабатывания.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-32M сочетает функции обычного автоматического выключателя и устройства защитного отключения (УЗО). Он отключает питание при возникновении опасного тока утечки (более 30 мА), а также при перегрузке или коротком замыкании. Применяется для защиты групповых линий, особенно там, где есть риск контакта человека с токоведущими частями: розетки на улице, в гаражах, подвалах, ванных комнатах, детских помещениях. Также подходит для квартирных щитков и малых производственных участков.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без отключения
• Номинальный ток утечки: 30 мА - срабатывает при утечке свыше 0,03 А
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от пробоя изоляции)
• Номинальное напряжение: 230 В - предназначен для однофазных сетей 220–240 В
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные лампы, бытовые приборы)
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина: 1 модуль - занимает один стандартный слот на DIN-рейке
• Глубина монтажа: 74 мм - требуется место в щите для свободного прохода проводов
• Рабочая температура: от –25C до +50C - можно использовать в неотапливаемых помещениях
• Площадь сечения провода: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании
• Тип: электронный - работает от сети, не зависит от магнитных катушек; более точный, но требует питания

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-32M устанавливается на DIN-рейку шириной 1 модуль. Для монтажа необходим доступ к фазному и нулевому проводам. Устройство имеет зажимы для проводов сечением 1–25 мм2 - используйте кабели соответствующего сечения. Обязательно соблюдайте полярность: вход фазы и нуля должны быть подключены к верхним клеммам. Монтаж возможен в металлических или пластиковых щитах с глубиной не менее 74 мм. Подходит для скрытого монтажа - корпус спроектирован так, чтобы плотно входить в нишу стенового щита. После подключения проверьте работоспособность кнопкой «Т» (Test).

Безопасность и стандарты

Автоматический выключатель дифференциального тока АД-32M соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Категория перенапряжения III - рассчитан на использование в местах с повышенными импульсными перенапряжениями (например, вводные щиты). Степень загрязнения 2 - допустимо применение в помещениях с нормальной запылённостью, без постоянного попадания пыли или жидкостей. Не предназначена для открытой установки вне щита.

Преимущества

• Электронный тип срабатывания - выше точность и надёжность по сравнению с электромеханическими аналогами
• Отключение нуля - исключает возможность сохранения потенциала на оборудовании после отключения
• Высокая отключающая способность (6 кА) - гарантирует безопасную работу даже при серьёзном КЗ
• Компактный формат (1 модуль) - экономит место в щитке
• Индикация срабатывания - визуально видно, что устройство отключилось
• Защита от перегрузки и КЗ - двойная функциональность снижает количество устройств в щите

Ограничения применения

• Не подходит для цепей с постоянным током - только для переменного тока (AC)
• Не защищает от постоянных токов утечки (тип DC) - не применяйте в системах с выпрямителями, ИБП, солнечными панелями
• Требует наличия рабочего напряжения - при отключении всей сети устройство не сможет тестироваться через кнопку «Т»
• IP20 - нельзя устанавливать во влажных или пыльных местах без корпуса щита
• Не рекомендуется для защиты одного мощного оборудования (например, электрокотла 7 кВт) - лучше использовать отдельный автомат и УЗО

Примеры использования

• Щиток квартиры: защита группы розеток на кухне и в ванной
• Гараж: защита розеток для зарядки инструментов и освещения
• Подвал: защита освещения и розеток при наличии сырости
• Производственный участок: группа розеток для переносных станков
• Лестничная клетка: защита освещения и розеток для обслуживания

Практические советы

• Выбирайте АД-32M вместо отдельного автомата и УЗО - меньше соединений, выше надёжность
• Обязательно проверяйте правильность подключения фазы и нуля перед первым включением
• Тестируйте устройство кнопкой «Т» ежемесячно - это гарантирует исправность
• Не устанавливайте несколько АД-32M на одну линию - это вызовет ложные срабатывания
• При использовании в холодных помещениях (ниже 0C) убедитесь, что щит не продувается ветром - резкий перепад температур влияет на срок службы
• При замене старого УЗО - учтите посадочные размеры: АД-32M имеет глубину 74 мм, не все старые щиты подходят
