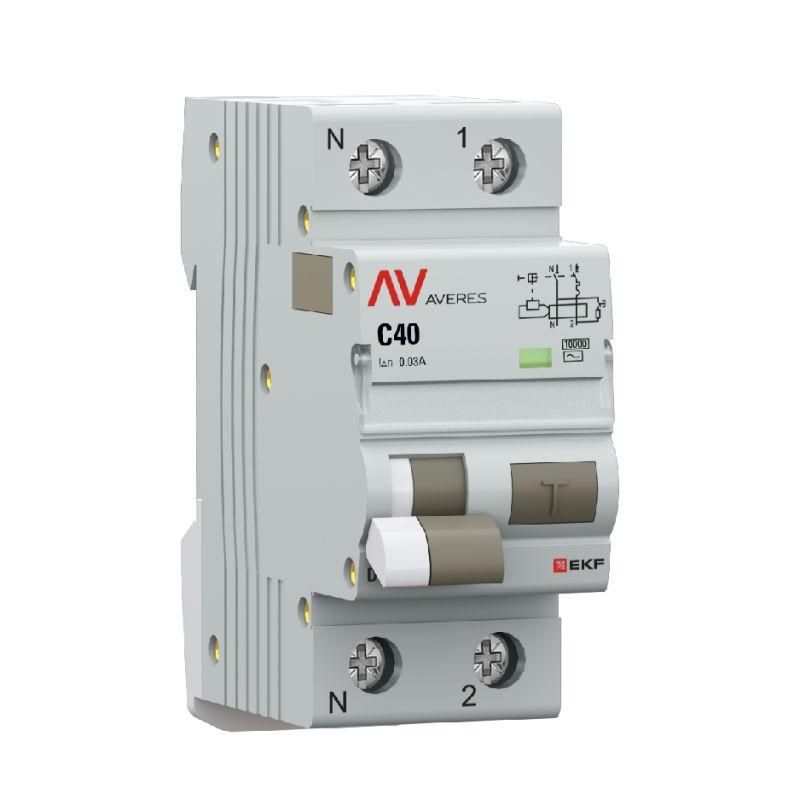

Дифференциальный автомат (УЗО) DVA-10 1P+N 40А (C) 30мА (AC) 10кА AVERES |rcbo10-1pn-40C-30-ac-av| EKF

Автоматический выключатель дифференциального тока DVA-10 от EKF предназначен для защиты человека от поражения током и предотвращения пожаров в бытовых и промышленных сетях 230 В. Модель с номинальным током 40 А и чувствительностью 30 мА обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

DVA-10 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он отключает питание при утечке тока более 30 мА - это безопасный порог для защиты жизни человека. Также устройство реагирует на перегрузки и короткие замыкания, защищая проводку и оборудование.

Подходит для установки в распределительных щитах жилых домов, офисов, мастерских, на объектах с высокой влажностью - кухнях, ванных комнатах, подвалах, производственных линиях. Особенно эффективен там, где есть риск повреждения изоляции: стиральные машины, бойлеры, насосы, светильники, станки.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 9,2 кВт при 230 В
• Номинальный ток утечки: 30 мА - срабатывает при опасной утечке, не вызывающей травмы
• Тип тока утечки: AC - реагирует на синусоидальную утечку переменного тока (стандарт для бытовой техники)
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, исключая риск оставления нулевого провода под напряжением
• Номинальное напряжение: 230 В - для однофазных сетей
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания даже при аварийных режимах
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, малые двигатели
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды
• Ширина: 2 модуля - занимает место в щите как два стандартных автомата
• Глубина монтажа: 50 мм - требует достаточного пространства внутри шита
• Сечение проводов: 0–16 мм2 - совместим с медными проводами от 0,75 до 10 мм2 (часто используемые в квартирах)
• Рабочая температура: –40…+50 C - работает в холодных и жарких помещениях
• Напряжение изоляции: 500 В - гарантирует безопасность при пробоях
• Импульсное напряжение: 6 кВ - устойчив к скачкам напряжения, например, от молний
• Частота: 50/60 Гц - подходит для всех стандартных сетей

Совместимость и монтаж

DVA-10 монтируется на DIN-рейку в электрощитах. Устройство имеет двойной контакт - фаза и ноль - поэтому обязательно подключается через двухполюсный вход. Ноль не должен быть общим с другими УЗО, чтобы избежать ложных срабатываний.

Для скрытого монтажа требуется ниша глубиной не менее 50 мм. Клеммы рассчитаны на плотное соединение с проводами до 16 мм2 - не используйте многожильные провода без наконечников. Подключение выполняйте при отключенном питании. После монтажа проверьте работоспособность кнопкой «Т» - она имитирует утечку тока.

Безопасность и стандарты

DVA-10 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, что подтверждает соответствие европейским нормам безопасности. Применяется в системах TN-S и TN-C-S. Сертифицирован для работы в условиях загрязнения уровня 3 - допускает наличие пыли, влаги и временного конденсата.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Отключение обоих проводников (L и N) снижает риск остаточного напряжения
• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных авариях
• Работает при экстремальных температурах - подходит для неотапливаемых помещений
• Совместим с большинством типов щитов EKF и других производителей

Ограничения применения

• Не предназначена для постоянного воздействия воды - не устанавливайте в открытых местах или на улице
• Не реагирует на постоянный ток утечки (DC) - не подходит для систем с солнечными панелями или ИБП
• Не рекомендуется использовать в цепях с высокими импульсными помехами (например, частотные преобразователи) - возможны ложные срабатывания
• Не следует применять вместо основного вводного автомата - нужен отдельный защитный аппарат перед этим устройством

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы
• Щит на этаже многоэтажного дома - отвечает за все розеточные контуры
• Цеховой щит с насосами и компрессорами - защищает от пробоя изоляции на корпус оборудования
• Коттедж с деревянной конструкцией - снижает риск возгорания из-за старой проводки

Практические советы

• Выбирайте DVA-10 для групп розеток, а не для освещения - световые цепи реже имеют утечки
• Проверяйте работу кнопкой «Т» хотя бы раз в месяц - особенно после ремонта или удара молнии
• Не подключайте несколько УЗО последовательно - это увеличивает вероятность ложного отключения
• Если устройство часто срабатывает - проверьте изоляцию подключённых приборов; возможно, один из них неисправен
• При замене убедитесь, что новый DVA-10 имеет ту же характеристику (C) и ток утечки (30 мА) - меняйте аналогично
