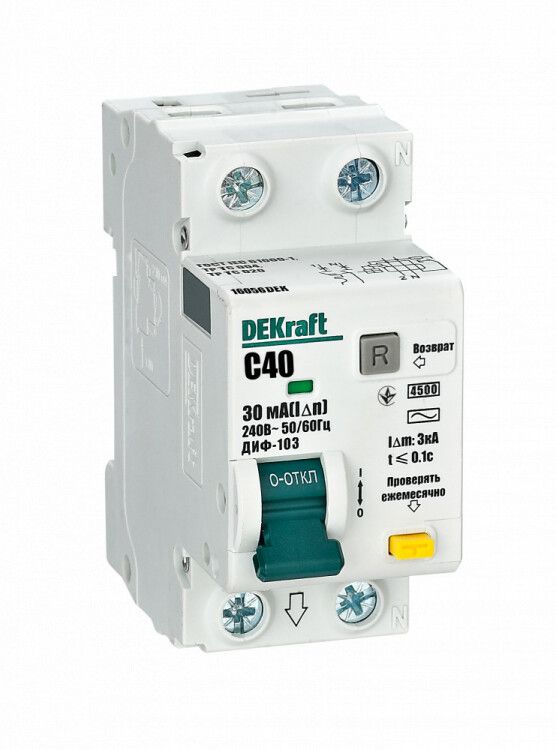

Автоматический выключатель дифференциального тока АВДТ 1Р+N 40А 30мА тип AC х-ка C ДИФ-103 4.5кА | 16056DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 40А 30мА типа AC от DEKraft обеспечивает комплексную защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в бытовых и промышленных распределительных щитах, где важна безопасность людей и оборудования.

Назначение и область применения

Этот аппарат — совмещённое устройство: он работает как автоматический выключатель и как УЗО. Защищает цепи от:

• перегрузок (при длительной работе сверх допустимой нагрузки);
• коротких замыканий (резкий скачок тока);
• утечек тока до 30 мА — например, при случайном прикосновении к оголённым проводам или повреждении изоляции.

Применяется в жилых домах, офисах, производственных помещениях, сельскохозяйственных объектах и телекоммуникационных щитах. Особенно актуален там, где есть риск поражения электрическим током — в ванных комнатах, кухнях, на открытых площадках, у насосного оборудования.

Технические характеристики

• Номинальный ток: 40 А — выдерживает постоянную нагрузку до этого значения;
• Дифференциальный ток срабатывания: 30 мА — чувствителен даже к малым утечкам, защищает человека;
• Тип тока утечки: AC — реагирует на переменный ток утечки (типичен для бытовой техники и освещения);
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы);
• Напряжение: 230 В переменного тока, 50 Гц — стандарт для сетей РФ и стран СНГ;
• Отключающая способность: 4,5 кА — способен безопасно отключить цепь при аварийном токе до этой величины;
• Количество полюсов: 2 (1Р+N) — отключает фазу и ноль одновременно;
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию внутри устройства;
• Ширина: 2 модуля (36 мм) — занимает стандартное место на DIN-рейке;
• Глубина монтажа: 74,5 мм — важно при проектировании корпуса щита;
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Способ монтажа: на DIN-рейку — стандартный крепёж для электрощитов.

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной работы требуется наличие нулевого провода (N), так как это двухполюсный аппарат (1Р+N). Монтируется в закрытые распределительные щиты с доступом к контактам только через дверцу. Не предназначен для наружной установки из-за низкой степени защиты IP20.

Подключение: входные провода — сверху, выходные — снизу. Ноль обязательно подключается к соответствующему зажиму, помеченному буквой N. Перепутать полярность нельзя — это нарушит работу дифференциальной защиты.

Безопасность и стандарты

Соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1 — международным нормам для автоматических выключателей дифференциального тока. Применяет технологию дифференциального трансформатора для точного определения утечки. Отключение происходит менее чем за 0,3 секунды при достижении порога 30 мА.

Преимущества

• Объединяет два функционала (автомат + УЗО) в одном корпусе — экономит место в щите;
• Высокая отключающая способность (4,5 кА) — подходит для большинства квартир и небольших предприятий;
• Надёжная защита от поражения током благодаря чувствительности 30 мА — соответствует требованиям безопасности для человеческой жизни;
• Кривая срабатывания “C” — хорошо согласуется с типичными нагрузками в быту и легком производстве;
• Проверенная серия ДИФ-103 от DEKraft — известная в России линейка с хорошей репутацией среди монтажников.

Ограничения применения

• Не подходит для цепей с постоянным током — только для переменного (AC);
• Не защищает от импульсных утечек (типа DC) — если есть оборудование с выпрямителями (например, ИБП, LED-драйверы), нужен тип A или B;
• IP20 — запрещена установка во влажных местах без дополнительной защиты (например, в бассейне, бане, на улице);
• Не рекомендован для мощных двигателей с высоким пусковым током (>5×Iн) — лучше выбрать характеристику D;
• Требует наличия рабочего нуля — не используется в системах TN-C, только в TN-S и TN-C-S.

Примеры использования

• Защита группы розеток в ванной комнате квартиры;
• Щит на этаже многоквартирного дома — отдельный ДИФ-103 на каждую группу;
• Щит управления насосной станцией в частном доме;
• Распределительный щит торгового центра — для световой сети и слаботочных помещений;
• Кабинеты с компьютерной техникой, где возможны пробои в БП.

Практические советы

• Перед установкой проверьте, что в вашей сети есть отдельный ноль (TN-S/TN-C-S). Без него ДИФ-103 не будет работать.
• При замене старого УЗО на этот автомат — убедитесь, что новое устройство имеет ту же ширину (2 модуля) и глубину (74,5 мм), чтобы поместилось в существующий щит.
• После монтажа всегда нажимайте кнопку «Т» (Test) — она проверяет исправность дифференциального механизма. Должно произойти отключение.
• Не используйте ДИФ-103 в качестве единственной защиты на всю квартиру — лучше применять селективную схему: главный выключатель с более высоким порогом (100–300 мА), а на ответвлениях — 30 мА.
• Если в цепи есть современные LED-светильники или зарядные устройства — рассмотрите возможность перехода на тип A вместо AC, чтобы избежать ложных срабатываний.
