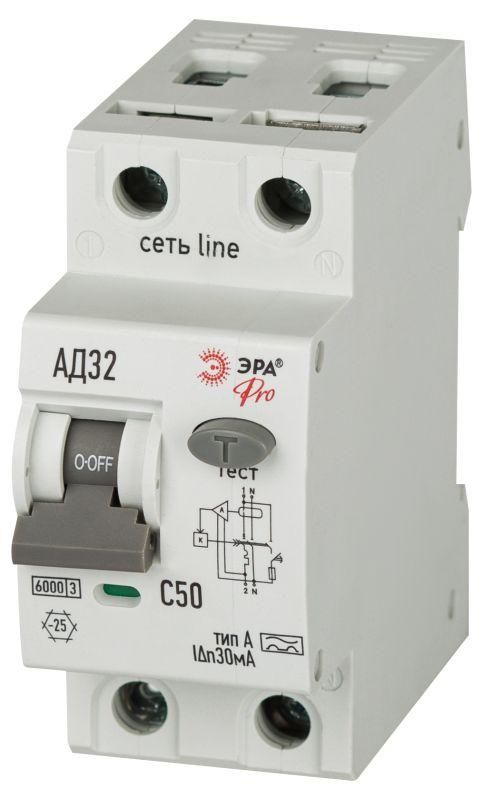

Выключатель автоматический дифференциального тока 2п (1P+N) C 50А 30мА тип A 6кА АД-32 электрон. PRO D326E2C50A30 Эра Б0059202

Автоматический выключатель дифференциального тока ЭРА PRO D326E2C50A30 обеспечивает защиту человека от поражения электрическим током, предотвращает возгорания из-за утечек тока и защищает цепи от перегрузок и КЗ. Этот выключатель предназначен для установки в распределительных щитках жилых и промышленных объектов, где требуется надёжная защита групповых линий - особенно там, где используются современные бытовые приборы с импульсными источниками питания.

Назначение и область применения

ЭРА PRO D326E2C50A30 - это устройство защитного отключения (УЗО) с функциями автоматического выключателя. Он сочетает в себе защиту от токов утечки, перегрузок и коротких замыканий. Подходит для защиты групповых линий, питающих:

• розетки в ванных комнатах, кухнях, подвалах и гаражах;
• наружные розетки и оборудование на открытых площадках;
• электронную технику с блоками питания (компьютеры, зарядные устройства, LED-освещение);
• распределительные щитки в квартирах, офисах и малых производствах.

Технические характеристики

• Номинальный ток: 50 А - позволяет подключать нагрузку до 11,5 кВт при 230 В.
• Дифференциальный ток: 30 мА - чувствителен к утечкам, достаточным для защиты жизни человека.
• Тип тока утечки: A - реагирует на переменный ток и импульсный постоянный ток (например, от SMPS-блоков питания).
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Номинальное напряжение: 230 В AC - для однофазных сетей 220–240 В.
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ в жилой сети.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: розетки, освещение, бытовая техника.
• Монтаж: скрытый, на DIN-рейку; занимает 2 модуля (36 мм шириной).
• Глубина монтажа: 72 мм - требует соответствующего углубления в стене или шкафу.
• Провода: допускаются жилы сечением 1–25 мм2 - совместим с медными проводами всех распространённых сечений.
• Степень защиты IP20: защищён от доступа пальцев, но не от воды и пыли - устанавливается только внутри закрытых щитков.
• Температурный режим: от –25C до +50C - работает в неотапливаемых помещениях, в том числе в гаражах и подвалах.
• Тип устройства: электронный - требует внешнего питания для работы дифференциальной защиты, поэтому отключение происходит только при наличии напряжения в сети.

Совместимость и монтаж

ЭРА PRO D326E2C50A30 устанавливается на стандартную DIN-рейку в распределительном щите. Для скрытого монтажа необходимо подготовить нишу глубиной не менее 72 мм. Устройство имеет зажимы для фазного и нулевого проводов - все соединения выполняются снизу. Ноль обязательно подключается через коммутируемый контакт - нельзя использовать общий ноль от другого автомата. Монтаж возможен только в сухих, хорошо вентилируемых местах. Не рекомендуется устанавливать рядом с источниками тепла или в условиях повышенной влажности вне щита.

Безопасность и стандарты

• Соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1.
• Класс токоограничения 3 - снижает энергию КЗ, защищая проводку и оборудование.
• Категория перенапряжения III - рассчитан на использование в распределительных системах II класса (обычные жилые/промышленные сети).
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и незначительной конденсации.

Преимущества

• Защита типа A - единственная подходящая для современной техники с импульсными БП (телевизоры, ноутбуки, светодиодные лампы).
• Отключение фазы и нуля одновременно - исключает опасность оставшегося потенциала на нулевой шине после срабатывания.
• Электронный механизм - высокая точность срабатывания при слабых утечках, стабильная работа при колебаниях напряжения.
• Индикатор состояния - встроенная кнопка тестирования позволяет проверять работоспособность без специнструментов.
• Профессиональная серия ЭРА PRO - усиленные контакты, долгий срок службы, соответствие требованиям к промышленному применению.

Ограничения применения

• Не подходит для помещений с высокой влажностью (баня, бассейн) - степень защиты IP20 не обеспечивает защиту от брызг и пара.
• Не работает при отсутствии напряжения в сети - электронный тип требует питания для контроля утечки, значит, при аварийном отключении основного питания он не сможет сработать.
• Не используется для защиты оборудования с большой емкостной составляющей (например, мощные UPS или частотные преобразователи) - возможны ложные срабатывания.
• Не предназначена для последовательного подключения нескольких таких устройств на одну линию - это может вызвать некоординацию срабатывания.

Примеры использования

• Щиток в квартире: группа розеток на кухне и в ванной - защита от утечек через стиральную машину, бойлер, микроволновку.
• Гараж: питание розеток для сварочного аппарата и зарядки авто - защита от пробоя изоляции в сыром помещении.
• Подвал: освещение и розетки для инструментов - предотвращение пожара при старой проводке.
• Офис: компьютерные группы, серверные стойки - защита от импульсных утечек от блоков питания.

Практические советы

• Выбирая место установки, учтите глубину монтажа - 72 мм. Не используйте слишком тонкие пластиковые щитки.
• Обязательно протестируйте устройство кнопкой «T» сразу после монтажа и один раз в месяц в дальнейшем.
• Не подключайте ноль от соседнего автомата - каждый ЭРА PRO D326E2C50A30 должен иметь собственный нулевой провод.
• Если в доме много электроники - лучше ставить именно тип A, а не тип AC. Это единственный правильный выбор для современного дома.
• Для защиты всей квартиры одним устройством - не рекомендуется. Лучше делить на группы (розетки, освещение, кухня, ванная).
