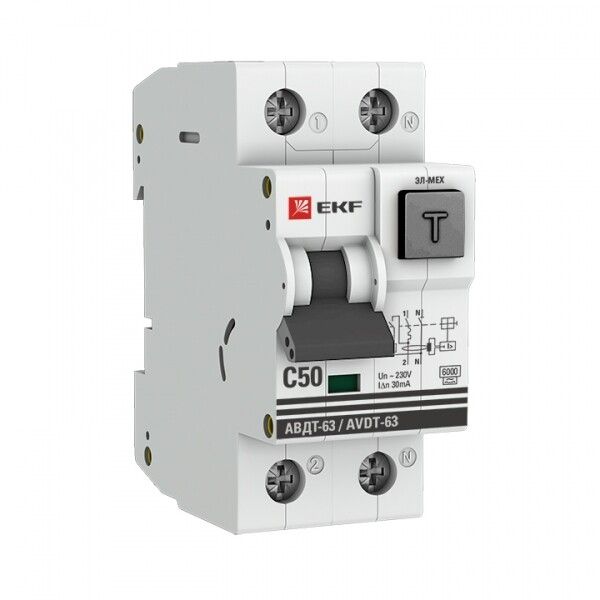

Выключатель автоматический дифференциального тока 2п C 50А 30мА тип A 6кА АВДТ-63 2мод. электромех. PROxima EKF DA63-50-30

Автоматический выключатель дифференциального тока АВДТ-63 50А 30мА тип A 6кА электромеханический от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном устройстве. Подходит для установки в щитках жилых домов, офисов и промышленных объектов, обеспечивает надежную защиту людей и оборудования.

Назначение и область применения

АВДТ-63 предназначен для защиты электрических цепей от:

• токов утечки (например, при повреждении изоляции или контакте человека с токоведущими частями);
• перегрузок (долговременное превышение номинального тока);
• коротких замыканий (резкий скачок тока).

Используется в бытовых и промышленных сетях переменного тока 230 В, особенно там, где есть риск поражения электрическим током - ванные комнаты, кухни, мастерские, насосные станции, оборудование с частотными преобразователями и электродвигателями. Тип A позволяет реагировать как на переменный, так и на пульсирующий постоянный ток утечки - важно для современной техники (ИБП, зарядные устройства, инверторы).

Технические характеристики

• Номинальный ток: 50 А - максимальный длительно допустимый ток нагрузки;
• Дифференциальный ток: 30 мА - чувствительность к утечкам, соответствует требованиям безопасности для защиты людей;
• Тип УЗО: A - срабатывает на переменный и пульсирующий постоянный ток утечки;
• Номинальная отключающая способность: 6 кА - способность безопасно отключить цепь при КЗ;
• Количество полюсов: 2 - защищает фазу и ноль одновременно; ноль коммутируется;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, освещение, бытовые приборы);
• Номинальное напряжение: 230 В AC / 50 Гц - для однофазных сетей;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения;
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчивость к грозовым и коммутационным перенапряжениям;
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на проводку;
• Потери мощности: 4,5 Вт - энергопотребление самого аппарата при работе;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Модульная ширина: 2 М - занимает два места на DIN-рейке;
• Глубина монтажа: 45 мм - минимальный зазор для правильной установки;
• Рабочая температура: от -25 до +50 C - работает в неотапливаемых помещениях, на улице в герметичных щитах;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Поперечное сечение проводника: 0–25 мм2 - совместим с медными и алюминиевыми кабелями;
• Способ монтажа: DIN-рейка - стандартная установка в распределительных щитах;
• Тип изделия: электромеханический - не зависит от внешнего питания, работает даже при отсутствии напряжения в сети;
• Нормативный документ: ГОСТ Р 50345-2010 (МЭК 60898-2-2006).

Совместимость и монтаж

АВДТ-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной не менее 45 мм. Обязательно соблюдайте полярность: входные клеммы помечены L/N, выходные - T/LT/NT. Нельзя использовать с трехфазными системами - устройство двухполюсное. Коммутация возможна как с медными, так и с алюминиевыми проводами, но при использовании алюминия необходимо применять специальные контактные площадки или переходные наконечники для предотвращения окисления. Присоединение проводов - винтовой зажим, момент затяжки не регулируется - достаточно плотного, но без усилия.

Безопасность и стандарты

АВДТ-63 соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-2. Электромеханическая конструкция исключает отказ при отключении напряжения - в отличие от электронных аналогов, он продолжает работать даже при аварийном отключении питания. Класс токоограничения 3 обеспечивает более мягкий режим отключения, снижая риск возгорания проводки. Защита от утечек 30 мА соответствует нормам для защиты жизни человека. Устройство не предназначено для работы вне щита - IP20 не защищает от влаги и пыли.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает схему;
• Электромеханический принцип действия - надежнее электронных версий, не боится перебоев с питанием;
• Поддержка типа A - идеально для современных устройств с импульсными источниками питания;
• Коммутация нулевого проводника - предотвращает опасные потенциалы при обрыве N;
• Высокая отключающая способность (6 кА) - подходит для сетей с высокой токовой нагрузкой;
• Долгий срок службы - гарантия 84 месяца (7 лет).

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных цепей 230 В;
• Не подходит для открытой установки - требует защиты в щите (IP20);
• Не рекомендован для цепей с постоянным током - только переменный ток 50 Гц;
• Не используется в условиях сильной запылённости, влажности или химической агрессии - не имеет защиты выше IP20;
• Не следует устанавливать последовательно с другими УЗО без координации - возможны ложные срабатывания.

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, бассейне;
• Щитовая защита для стиральной машины, бойлера, электрокотла;
• Цепи питания станков с ЧПУ, насосов, вентиляторов с частотными преобразователями;
• Промышленные щиты на заводах, складах, торговых центрах;
• Системы освещения с LED-драйверами и ИБП.

Практические советы

• Выбирая АВДТ-63, проверьте соответствие номинального тока (50 А) нагрузке группы - не стоит ставить 50 А на розетки, если потребители не превышают 32 А;
• При замене старого УЗО+автомата на этот прибор - убедитесь, что DIN-рейка имеет достаточную ширину (2 модуля = 36 мм);
• Проверяйте состояние контактов каждые 1–2 года - особенно при использовании алюминиевых проводов;
• Тестируйте кнопкой “Т” ежемесячно - это проверяет целостность дифференциального триггера;
• Не используйте в качестве главного ввода - лучше применять селективные устройства с выдержкой времени;
• При проектировании системы - учитывайте, что при срабатывании отключаются и фаза, и ноль - это безопасно, но может вызвать сбои в оборудовании, зависящем от нейтрали (например, в некоторых контроллерах).
