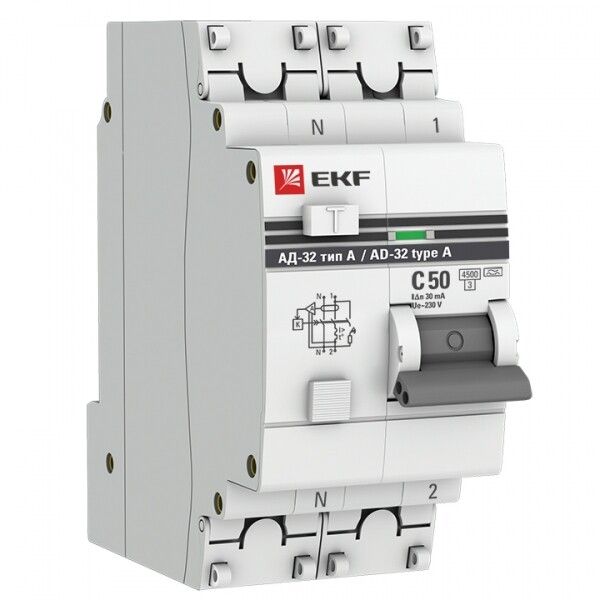

Выключатель автоматический дифференциального тока АД-32 1п+N 50А C 30мА тип A PROxima | DA32-50-30-a-pro EKF (замена - D63N26EA50C30)

Автоматический выключатель дифференциального тока АД-32 50А 30мА типа A от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока, обеспечивая безопасность людей и оборудования в бытовых и промышленных сетях переменного тока.

Назначение и область применения

АД-32 предназначен для защиты электрических цепей от опасных последствий утечки тока (например, при прикосновении к токоведущим частям), перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется высокая степень безопасности - в ванных комнатах, кухнях, на производстве с использованием электроинструментов и частично-обесточенных систем.

Технические характеристики

• Номинальный ток: 50 А - позволяет защищать цепи с нагрузкой до 11,5 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, обеспечивающим защиту человека
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств)
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Номинальное напряжение: 230 В AC / 50 Гц - совместим с сетями России и стран СНГ
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, двигатели с пусковыми токами)
• Сечение провода: 0–25 мм2 - поддерживает медные и алюминиевые проводники стандартных сечений
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам (молнии, коммутационные броски)
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочая температура: -25…+50 C - работает в большинстве климатических условий РФ
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает тепловую нагрузку на проводку
• Модульная ширина: 2 модуля - занимает 18 мм в щите
• Глубина монтажа: 46 мм - важно при проектировании глубины щитового ящика
• Срок службы: 84 месяца (7 лет) - гарантированный срок эксплуатации

Совместимость и монтаж

АД-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать двухпозиционный зажим на рейке. Клеммы имеют скругленную форму с насечками - обеспечивают плотный контакт даже при многожильных проводах. Нейтральный проводник обязательно подключается через специальный зажим, так как он отключается вместе с фазой. Пломбировка клемм возможна после монтажа - соответствует требованиям энергонадзора. Устройство не предназначено для наружной установки или в условиях повышенной влажности вне щита.

Безопасность и стандарты

АД-32 соответствует ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006), что подтверждает соответствие европейским и российским нормам безопасности. Корпус изготовлен из самозатухающего материала, предотвращающего распространение огня. Категория перенапряжения III указывает на возможность работы в местах с высокими переходными процессами - например, рядом с силовым оборудованием. Электронная плата имеет усиленную защиту от импульсных помех, что повышает надежность в условиях промышленной среды.

Преимущества

• Кнопка возврата - наглядно показывает причину отключения: ток утечки или перегрузка/КЗ
• Индикаторное окно - визуально демонстрирует состояние контактов (включен/выключен)
• Монолитная лицевая панель - исключает попадание пыли внутрь и увеличивает долговечность
• Углубления на корпусе - способствуют естественному теплоотводу, продлевают срок службы электроники
• Поддержка типа A - актуально для современной техники (LED-освещение, инверторы, ИБП, EV-зарядки)

Ограничения применения

• Не применяется в цепях с постоянным током - только для переменного тока 50 Гц
• IP20 не допускает установку во влажных помещениях без герметичного щита
• Не рекомендуется для защиты цепей с очень высокими пусковыми токами (большие асинхронные двигатели >10 кВт) - возможны ложные срабатывания
• Не является заменой УЗО + автомату в сложных схемах с несколькими уровнями защиты - требует грамотного координирования

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита для станков с ЧПУ, сварочных аппаратов, компрессоров
• Обеспечение безопасности в торговых точках с большим числом электроники (POS-системы, холодильные камеры)
• Цепи питания освещения с LED-драйверами и USB-зарядками

Практические советы

• При монтаже проверьте, чтобы ноль был подключен именно к клемме N - неверное подключение приведёт к отказу защиты
• Используйте провода сечением не менее 4 мм2 для цепей 50 А - меньшее сечение вызовет перегрев
• Проверяйте работоспособность кнопкой “T” один раз в месяц - тестирование не требует отключения питания
• При установке в щит с ограниченной глубиной учтите, что АД-32 требует минимум 46 мм свободного пространства
• Для промышленных объектов рекомендуется использовать АД-32 в паре с основным автоматом - это создаёт селективную защиту
