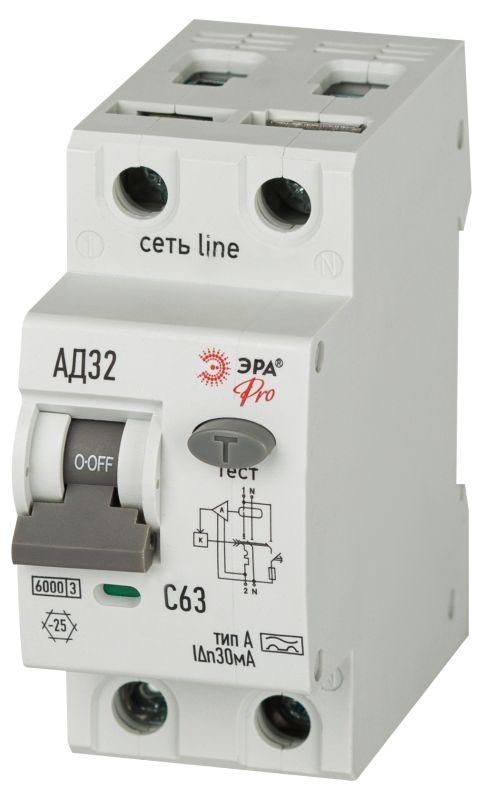

Выключатель автоматический дифференциального тока 2п (1P+N) C 63А 30мА тип A 6кА АД-32 электрон. PRO D326E2C63A30 Эра Б0059205

Автоматический выключатель дифференциального тока АД-32 ЭРА PRO - устройство для защиты людей от удара током, предотвращения пожаров из-за утечек и обеспечения надёжной работы бытовых и промышленных сетей. Артикул D326E2C63A30 сочетает высокую чувствительность (30 мА) и классическую характеристику C для нагрузок с пиками запуска.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-32 ЭРА PRO предназначен для защиты человека от поражения электрическим током при пробое изоляции и возникновении токов утечки. Он также защищает цепи от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых домов, гаражей, подвалов, офисов и на объектах с оборудованием, использующим импульсные блоки питания - например, компьютеры, светодиодные лампы, зарядные устройства, насосы, кондиционеры. Особенно эффективен для групповых линий, питающих розетки наружной установки и влажных помещений.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать мощную нагрузку, например, несколько розеточных контуров одновременно.
• Номинальный ток утечки: 30 мА - стандартная чувствительность для защиты людей; сработает при малейшей утечке, опасной для жизни.
• Тип тока утечки: A - реагирует на переменный ток и импульсный постоянный ток, характерный для современной электроники (например, в ИБП, LED-драйверах).
• Количество полюсов: 2P+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе после срабатывания.
• Отключающая способность: 6 кА - выдерживает максимальный ток КЗ до 6000 А, что соответствует требованиям для большинства жилых и коммерческих зданий.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с пусковыми токами (электродвигатели, компрессоры, люминесцентные лампы).
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В.
• Частота: 50 Гц - совместим с российскими и европейскими сетями.
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая механический и тепловой удар на оборудование.
• Напряжение изоляции: 500 В - безопасная работа при колебаниях напряжения в сети.
• Степень защиты IP20: защищён от доступа пальцев и предметов >12,5 мм, но не от воды и пыли - требует установки внутри закрытого щита.
• Рабочая температура: от –25C до +50C - работает в холодных помещениях (гаражи, подвалы) и летней жаре.
• Ширина модуля: 2 М - занимает два места в DIN-рейке, легко встраивается в стандартные щиты.
• Глубина монтажа: 72 мм - учтите этот размер при проектировании глубины щита.
• Сечение провода: 1–25 мм2 - подходит для медных проводов всех распространённых сечений в бытовой проводке.
• Тип напряжения: AC - работает только с переменным током.

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-32 ЭРА PRO имеет двухполюсную конструкцию 1P+N - фаза и ноль подключаются к верхним и нижним клеммам соответственно. Ноль обязательно коммутируется - это важно для безопасности. Устройство предназначено для монтажа на DIN-рейку шириной 35 мм. Подходит для скрытого монтажа - можно устанавливать в стеновые щиты с достаточной глубиной (не менее 72 мм). Для правильного соединения используйте кабели с сечением 1–25 мм2, затягивайте клеммы моментом, указанным в руководстве (обычно 0,8–1,0 Нм). Не допускается использование с постоянным током DC.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Класс токоограничения 3 и отключение без задержки обеспечивают быстрое прекращение аварии. Применение типа A гарантирует защиту от импульсных токов утечки, которые не фиксируются обычными устройствами типа AC. Это делает АД-32 ЭРА PRO более безопасным решением для современного оборудования.

Преимущества

• Защита от обоих видов утечек - переменной и импульсной постоянной (тип A), что актуально для современных бытовых приборов.
• Высокая отключающая способность (6 кА) - надёжно справляется с аварийными режимами даже в старых сетях.
• Комбинированная функция: дифзащита + автоматическая защита от перегрузки и КЗ - экономит место в щите.
• Индикация срабатывания - визуальное отличие от обычного автомата, удобно при диагностике.
• Электронный тип - точнее и быстрее реагирует на слабые утечки, чем электромеханические аналоги.

Ограничения применения

• Не для систем с постоянным током (DC) - только переменный ток (AC).
• IP20 - нельзя использовать вне закрытого щита, особенно во влажных местах без дополнительной защиты.
• Не рекомендуется для защиты одного единственного прибора (например, бойлера); лучше применять селективные решения с меньшим током утечки (10 мА) там, где требуется повышенная безопасность.
• Не заменяет УЗО+автомат в паре - здесь всё в одном корпусе, но при частых ложных срабатываниях диагностика усложняется.

Примеры использования

• Щит квартиры - группа розеток на кухне, в ванной и на балконе.
• Гараж - питание розеток для болгарки, сварки, зарядки авто.
• Подвал - освещение и розетки для инструментов, когда возможна сырость и контакт с металлическими поверхностями.
• Производственный участок - станки с ЧПУ, насосы, системы управления, где есть преобразователи частоты.

Практические советы

• Обязательно проверьте, чтобы ноль был правильно подключен - неверное подсоединение сделает защиту бесполезной.
• Проверяйте работоспособность кнопкой “T” ежемесячно - тестирование не требует специнструментов.
• При использовании в условиях низких температур (-25…0C) перед первым включением дайте устройству адаптироваться 10–15 минут.
• Выбирая между этим и другим АВДТ, сравнивайте именно тип защиты: если в вашем доме много USB-зарядок, Wi-Fi маршрутизаторов, LED-светильников - выбирайте тип A, как у модели D326E2C63A30.
• Не устанавливайте рядом с источниками сильных помех (частотники, радиостанции) - хотя электронный тип устойчив, экстремальные поля могут влиять на работу.
