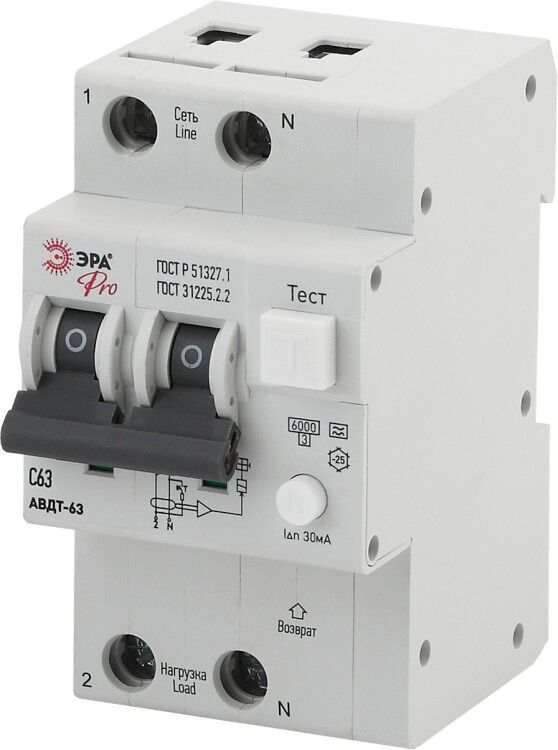

Автоматический выключатель дифференциального тока Pro NO-902-05 АВДТ 63 (А) C63 30mA 6кА 1P+N ЭРА - Б0031855

Автоматический выключатель дифференциального тока АВДТ 63 C63 30мА 1P+N тип А от ЭРА предназначен для защиты людей от удара током, предотвращения пожаров из-за утечек и обеспечения надёжной защиты от перегрузок и коротких замыканий. Этот аппарат сочетает функции УЗО и автомата в одном устройстве, что делает его удобным решением для групповых цепей в бытовых и промышленных условиях.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ 63 C63 30мА 1P+N тип А защищает от поражения электрическим током при повреждении изоляции — например, при контакте с повреждённым кабелем или корпусом оборудования. Он также предотвращает возгорание из-за утечек тока на землю и отключает цепь при перегрузках и КЗ. Подходит для защиты групповых линий: розеток на улице, в гаражах, подвалах, бойлерных, а также для питания мощного оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 63 А — выдерживает нагрузку до 63 ампер без отключения
• Дифференциальный ток: 30 мА — чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человеческой жизни
• Тип срабатывания: A — реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, зарядных устройств)
• Характеристика отключения: C — срабатывает при кратковременных перегрузках до 5–10 кратном номинале, подходит для двигателей, насосов, компрессоров
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 1+N — отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 ампер
• Класс токоограничения: 3 — минимальное время отключения при КЗ, снижает тепловую нагрузку на провода
• Степень защиты IP20 — защищён от доступа пальцев и крупных предметов, но не от воды и пыли; требует установки в закрытый щит
• Ширина: 2 модуля — занимает два места на DIN-рейке
• Глубина монтажа: 66 мм — учтите при планировании глубины распределительного щита
• Рабочая температура: от –25°C до +50°C — подходит для неотапливаемых помещений, таких как гаражи или подвалы
• Сечение проводов: 1–25 мм² — совместим с медными жилами от 1 до 25 квадратных миллиметров
• Частота: 50 Гц — для сетей России и стран СНГ
• С коммутируемым нейтральным проводником: да — ноль тоже размыкается при отключении, повышает безопасность

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ 63 C63 30мА 1P+N тип А монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением 1–25 мм². Обязательно соблюдайте полярность: вход L и N — сверху, выход — снизу. Ноль обязательно подключается через этот аппарат — он не является просто УЗО, а полностью коммутирует нейтраль. Убедитесь, что в щите достаточно места по глубине (66 мм) и есть свободные 2 модуля. Не устанавливайте в открытых местах — IP20 не защищает от влаги и пыли.

Безопасность и стандарты

Устройство соответствует требованиям МЭК/ГОСТ Р 51326.1 и ГОСТ Р 50669, которые регламентируют работу дифференциальных автоматов. Категория перенапряжения 3 указывает на устойчивость к импульсным перенапряжениям, характерным для сетей с частыми скачками (например, в сельской местности или рядом с промышленными объектами). Класс токоограничения 3 гарантирует быстрое отключение при аварии, минимизируя риск повреждения кабеля и оборудования.

Преимущества

• Объединяет функции УЗО и автоматического выключателя — экономит место в щите
• Тип A — работает с современной техникой, включая инверторы, LED-драйверы, зарядки EV
• Коммутируемый ноль — исключает опасность «заземления» нулевого провода после отключения
• Высокая отключающая способность (6 кА) — подходит для участков с большой возможностью КЗ
• Работает при низких температурах — можно использовать в холодных помещениях

Ограничения применения

• Не применяется в системах TN-C — требуется отдельный PE-проводник (TN-S, TT)
• Не защищён от внешней среды — нельзя устанавливать вне щита или в сырых местах без дополнительной защиты
• Не рекомендуется для защиты одного устройства — лучше применять на групповой линии (несколько розеток или освещения)
• Не подходит для цепей с постоянным током — только переменный (AC)
• Номинальное напряжение изоляции указано как 0 В — возможно, данные некорректны; в практике используется для 230 В, но проверьте документацию производителя при использовании в высоких напряжениях

Примеры использования

• Защита группы розеток на улице (терраса, двор)
• Линия питания гаража с верстаком, сваркой, компрессором
• Освещение и розетки в подвале с бойлером
• Цепь для стиральной машины, посудомоечной машины, электродуховки
• Подключение инверторных кондиционеров или зарядных станций для электромобилей

Практические советы

• Проверяйте целостность изоляции перед подключением — особенно если устройство установлено в старом доме
• Используйте тестовую кнопку «T» ежемесячно — она имитирует утечку и проверяет работоспособность
• Не соединяйте несколько АВДТ 63 C63 30мА 1P+N тип А последовательно — это может вызвать ложные срабатывания
• При установке в щит с несколькими автоматами — располагайте его выше других, чтобы было удобнее тестировать
• Если часто срабатывает — проверьте наличие утечек в подключённых приборах, особенно в старых или влажных устройствах
• Учитывайте посадочный диаметр — провода должны плотно входить в зажимы, иначе будет нагрев и окисление
