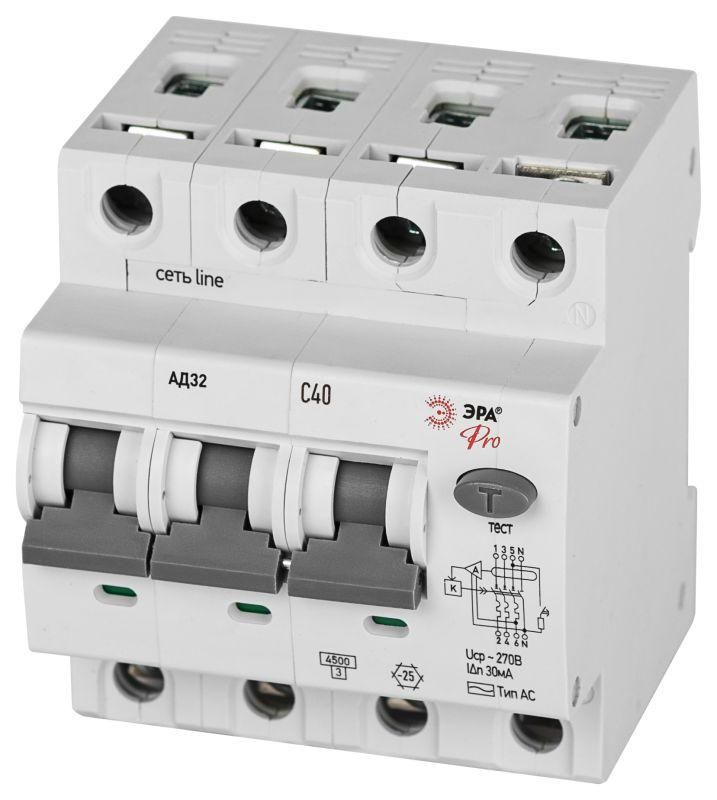

Выключатель автоматический дифференциального тока 3P+N C 40А 30мА тип AC защита 230В АВДТ 4.5кА PRO D32E4C40AC30P АД32 электронное Эра Б0057798

Автоматический выключатель дифференциального тока ЭРА АД-32 с номинальным током 40 А и чувствительностью 30 мА обеспечивает защиту людей от удара током, предотвращает возгорания из-за утечек и защищает цепи от перегрузок и КЗ. Устройство подходит для монтажа в распределительных щитах жилых и промышленных объектах.

Назначение и область применения

ЭРА АД-32 предназначен для защиты людей от поражения электрическим током при пробое изоляции, а также для предотвращения пожаров, вызванных утечками тока на землю. Одновременно он выполняет функции обычного автомата - отключает цепь при перегрузках и коротком замыкании.

Подходит для защиты групповых линий: розеток на улице, в гаражах, подвалах, бойлерных, а также любых помещений с повышенной влажностью или риском механического повреждения проводки. Особенно эффективен там, где используются бытовые приборы и переносные устройства.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до этого значения без отключения;
• Дифференциальный ток: 30 мА - срабатывает при утечке выше этой величины, что соответствует требованиям безопасности для защиты людей;
• Количество полюсов: 4P+N - отключает три фазы и нейтраль одновременно; нейтраль коммутируемая - важна для надежной работы в сетях TN-S и TT;
• Номинальное напряжение: 400 В - рассчитан на трехфазную сеть 380/220 В;
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при крупном КЗ;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, малые двигатели;
• Тип утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых и офисных условий);
• Класс токоограничения: 3 - минимальное время отключения при КЗ, снижает тепловую нагрузку на провода;
• Степень защиты IP20: защита от контакта с пальцами и твердыми предметами, но не от воды - используется внутри щитов;
• Ширина модуля: 4 модуля (72 мм) - занимает место в щите как четыре стандартных автомата;
• Сечение проводов: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров;
• Температурный режим: от –25C до +50C - работает в холодных и жарких помещениях;
• Глубина монтажа: 71 мм - требует достаточного места в щите для свободного доступа к клеммам.

Совместимость и монтаж

ЭРА АД-32 монтируется заподлицо на DIN-рейку в распределительном щите. Для правильной установки важно соблюдать порядок подключения: фазы L1, L2, L3 и нейтраль N должны быть подсоединены строго согласно маркировке на корпусе. Нейтраль обязательно проходит через устройство - её нельзя обходить!

Не допускается использование с постоянным током или в сетях с высокими импульсными помехами. Подключение осуществляется только после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1 для автоматических выключателей дифференциального тока. Категория перенапряжения III гарантирует устойчивость к скачкам напряжения в распределительных сетях. Степень загрязнения 2 позволяет использовать в помещениях с нормальной степенью пылевлагозагрязнённости - например, в квартирах, мастерских, административных зданиях.

Преимущества

• Объединяет функции УЗО и автомата в одном устройстве - экономит место в щите;
• Коммутируемый нейтраль обеспечивает полное отключение цепи - повышает безопасность при обслуживании;
• Класс токоограничения 3 минимизирует повреждения проводки при КЗ;
• Индикатор положения рычага и кнопка тестирования позволяют легко контролировать работоспособность;
• Надёжная конструкция от ЭРА - проверена в условиях российского рынка.

Ограничения применения

• Не применяется в сетях с постоянным током (DC) или с высоким содержанием постоянной составляющей утечки - требуется другой тип (например, A или B);
• IP20 не защищает от влаги - нельзя устанавливать вне щита или во влажных местах без дополнительной защиты;
• Не рекомендуется для защиты мощных двигателей с частыми пусками - возможны ложные срабатывания;
• Не подходит для систем IT (с изолированной нейтралью) - требует другого типа защиты.

Примеры использования

• Защита группы розеток на кухне или в ванной комнате;
• Линия питания розеток в гараже с инструментами;
• Щитовая группа для освещения подвала или чердачного помещения;
• Цепь питания насоса или вентилятора в подземном паркинге;
• Распределительный щит многоквартирного дома - вместо двух отдельных устройств (УЗО+автомат).

Практические советы

• Проверяйте целостность изоляции перед подключением - особенно если провода старые или были повреждены;
• При установке используйте провода сечением не менее 4 мм2 для 40 А - меньшее сечение может нагреваться;
• Тестируйте устройство кнопкой “T” ежемесячно - это проверяет исправность дифференциального трансформатора;
• Если устройство часто срабатывает без видимой причины - проверьте наличие утечек в подключенных приборах или плохую изоляцию;
• При замене убедитесь, что новый ЭРА АД-32 имеет ту же характеристику (C), номинальный ток (40 А) и тип утечки (AC) - иначе возможны отказы или ложные срабатывания.
