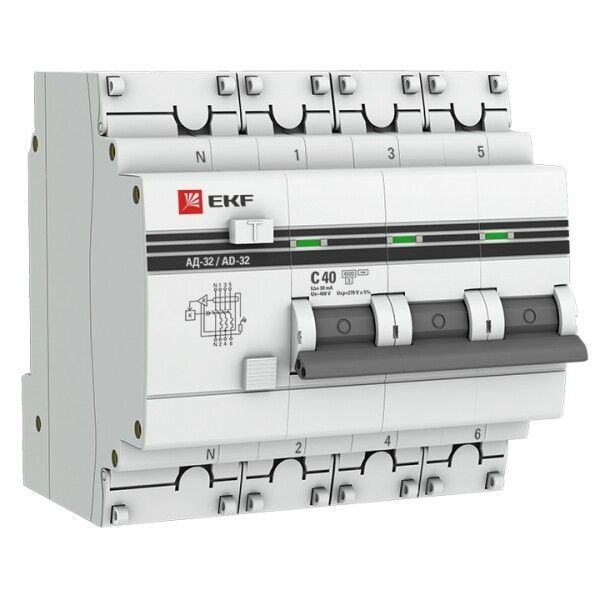

Выключатель автоматический дифференциального тока АД-32 3п+N 40А C 30мА тип AC PROxima (электронный) | DA32-40-30-4P-pro EKF (замена - D63N46E40C30)

Автоматический выключатель дифференциального тока АД-32 от EKF - комбинированное устройство, совмещающее защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов. Артикул da32-40-30-4p-pro обеспечивает безопасную работу цепей с номинальным напряжением до 400 В.

Назначение и область применения

АД-32 предназначен для защиты людей от поражения электрическим током при утечках и предотвращения возгораний из-за перегрузок или КЗ. Устройство применяется в сетях переменного тока частотой 50 Гц, где требуется одновременная защита фаз и нулевого проводника. Подходит для бытовых и промышленных систем: освещения, розеточных групп, оборудования на конвейерах, станках, HVAC-системах. Особенно эффективен там, где есть высокий риск утечек - влажные помещения, кухни, бани, мастерские.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для человека
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки, не срабатывает на постоянные или импульсные (например, от ИБП или LED-драйверов)
• Количество полюсов: 4 (3P+N) - отключает три фазы и ноль одновременно; ноль проходит через устройство, но не защищен от перегрузки
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этого уровня
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с пусковыми токами (электродвигатели, трансформаторы, люминесцентные светильники)
• Номинальное напряжение: 400 В / изоляция: 500 В - рассчитан на трёхфазные системы 230/400 В
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Сечение проводника: 0–25 мм2 - позволяет подключить медные провода любого стандарта, используемого в электроустановках
• Мощность потерь: 4,5 Вт - минимальное энергопотребление самого устройства при работе
• Рабочая температура: –25…+50 C - работает в большинстве климатических условий России
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимума
• Модульная ширина: 4,5 модуля - занимает 4,5 стандартных мест на DIN-рейке (1 модуль = 17,5 мм)
• Глубина монтажа: 40 мм - необходимый запас места в щите для правильной установки
• Частота: 50 Гц - только для сетей с промышленной частотой
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с возможностью конденсации

Совместимость и монтаж

АД-32 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать устройство с помощью патентованного двухпозиционного зажима - он обеспечивает прочное крепление даже при вибрациях. Монтаж выполняется в щитах с достаточным свободным объёмом: глубина 40 мм обязывает проверить соответствие корпуса щита. Подключение проводов - клеммы с посеребренными контактами и анодированной сталью, имеют насечки для лучшего захвата. Сечение проводов допускается от 0 до 25 мм2 - можно использовать как многожильные, так и одножильные кабели. Ноль подключается строго к выводу N, фазы - к L1, L2, L3. Перед подключением обязательно отключить питание!

Безопасность и стандарты

АД-32 соответствует ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006), что гарантирует соответствие европейским нормам безопасности. Устройство имеет класс токоограничения 3, что означает высокую скорость отключения при КЗ. Прозрачная вставка над индикатором положения контактов позволяет визуально контролировать состояние без вскрытия крышки. Пломбируемые панели исключают несанкционированный доступ к клеммам - важно для общественных и промышленных объектов. Электронная плата защищена от импульсных помех, что повышает отказоустойчивость в условиях нестабильной сети.

Преимущества

• Объединяет два функционала - автоматический выключатель + УЗО - экономит место в щите и упрощает схему
• Патентованный зажим на DIN-рейку обеспечивает надёжную фиксацию без дополнительных креплений
• Прозрачная вставка над индикатором даёт возможность видеть положение контактов без демонтажа
• Комбинированные клеммы из посеребренной меди и анодированной стали обеспечивают долговечный контакт и уменьшают нагрев
• Защита от импульсных перенапряжений увеличивает срок службы в сетях с частыми колебаниями
• Гарантия 84 месяца - один из самых длинных сроков среди аналогичных устройств

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от солнечных инверторов, светодиодных драйверов, ИБП) - реагирует только на переменный ток (тип AC)
• IP20 не допускает установку вне закрытого щита - нельзя использовать во влажных или пыльных открытых зонах
• Не защищает ноль от перегрузки - при аварии на нулевой линии устройство не отключится, если ток не превысит 40 А
• Только для сетей 50 Гц - не используется в авиационных, судовых или специализированных системах с другой частотой
• Не рекомендуется для цепей с очень высокими пусковыми токами (>10×Iн) - лучше выбрать характеристику D

Примеры использования

• Щит этажный в многоэтажном доме - защита всей квартиры от утечек и перегрузок
• Цеховая линия с электродвигателями - защита от КЗ и случайного прикосновения к оборудованию
• Кухня ресторана - группа розеток для плит, микроволновок, кофе-машин
• Система вентиляции с насосами - предотвращение возгорания при пробое изоляции двигателя
• Офисный щит - защита компьютерных розеток и оргтехники

Практические советы

• Перед установкой проверьте, чтобы нулевой проводник был правильно подключен - неверное подсоединение сделает устройство бесполезным
• При использовании в старых сетях с плохой изоляцией возможны ложные срабатывания - проверьте сопротивление изоляции перед вводом в эксплуатацию
• Используйте тестовую кнопку «T» ежемесячно - она проверяет работоспособность дифференциальной части
• При замене убедитесь, что новый АД-32 имеет ту же характеристику (C) и ток (40 А) - замена на более слабый может вызывать ложные отключения
• Для помещений с высокой влажностью (сауны, бани) выбирайте УЗО с типом A или B, а не AC - АД-32 здесь не подойдёт
• При сборке щита оставляйте минимум 50 мм свободного пространства вокруг устройства - это необходимо для теплоотвода и обслуживания
