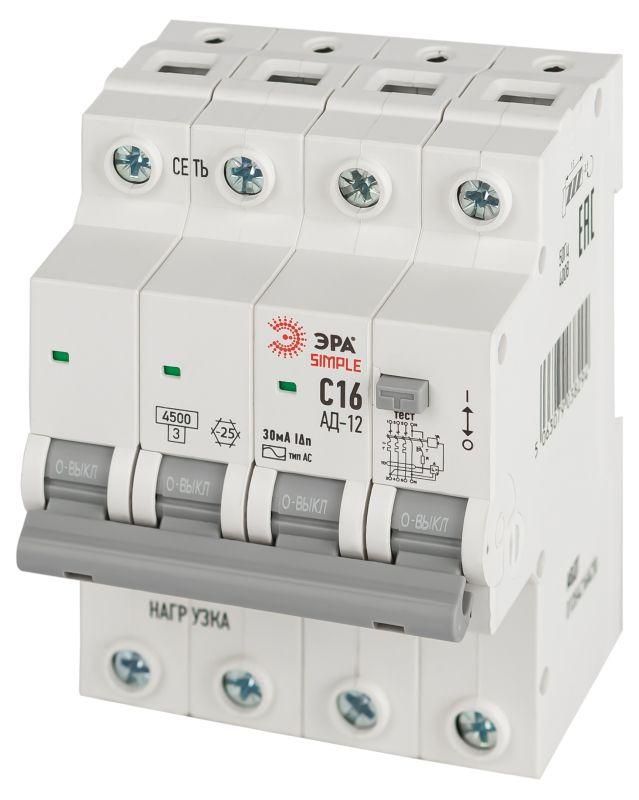

Выключатель автоматический дифференциального тока 3P+N C 16А 30мА тип АС АВДТ 4.5кА SIMPLE D12E4C16AC30 АД-12 электронное Эра Б0058927

Автоматический выключатель дифференциального тока ЭРА AД-12 (артикул D12E4C16AC30) сочетает функции защиты от утечек тока, перегрузок и коротких замыканий - идеально подходит для обеспечения безопасности в бытовых и промышленных сетях с напряжением 230/400 В.

Назначение и область применения

Этот дифференциальный автомат предназначен для защиты людей от поражения электрическим током при пробое изоляции, а также для предотвращения пожаров, вызванных утечками тока на землю. Он защищает цепи от перегрузок и коротких замыканий. Подходит для защиты групповых линий, питающих:

• розетки на улице или в сырых местах;
• электрооборудование в подвалах, гаражах, банях;
• бытовые приборы с высокой вероятностью утечек - стиральные машины, бойлеры, насосы.

Технические характеристики

• Тип устройства: электронный дифференциальный автомат (AД-12);
• Количество полюсов: 3P+N - три фазы + ноль, все полюса коммутируются;
• Номинальный ток: 16 А - максимальная нагрузка, которую можно безопасно держать длительно;
• Ток утечки: 30 мА - чувствительность срабатывания при опасном токе через тело человека;
• Тип срабатывания: AC - реагирует на переменный ток утечки (наиболее распространённый тип в быту);
• Категория отключения: C - характеризует время-токовую характеристику для защиты оборудования с пусковыми токами (например, двигатели, компрессоры);
• Предельная отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно отключить;
• Рабочее напряжение: до 400 В переменного тока (380 В между фазами, 230 В между фазой и нулём).

Совместимость и монтаж

Устройство монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы сверху и снизу - вход с верхней стороны, выход - с нижней. Ноль (N) обязательно подключается к соответствующему контакту, так как устройство требует питания для своей электронной схемы. Учитывайте, что AД-12 не имеет встроенного дифференциального трансформатора для постоянного тока - он не сработает на импульсные или постоянные утечки (тип DC). Монтаж допускается только после отключения всей цепи и проверки отсутствия напряжения.

Безопатность и стандарты

Изделие соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1 - нормам для автоматических выключателей дифференциального тока. Применяется в системах TN-S и TN-C-S, где есть надёжное заземление. Не рекомендуется использовать в IT-системах без дополнительных мер защиты.

Преимущества

• Электронная схема обеспечивает точное и быстрое срабатывание даже при малых утечках;
• Объединяет в одном корпусе функции УЗО и автомата - экономит место в щите;
• Механизм срабатывания с визуальным индикатором - легко определить причину отключения (утечка или перегрузка);
• Стандартный форм-фактор совместим со всеми популярными распределительными щитами.

Ограничения применения

• Не работает при отсутствии нуля - если N-провод оборван, защита от утечек прекращается;
• Только тип AC - не реагирует на постоянный ток утечки (например, от импульсных БП, светодиодных ламп с плохой фильтрацией);
• Не подходит для защиты цепей с частотным регулированием (частотники, инверторы) без дополнительных фильтров;
• Не рассчитан на работу при температуре ниже -25 C - возможны отказы в холодных условиях.

Примеры использования

• Защита розеток в гараже, где используется сварочный аппарат или шуруповёрты;
• Линия питания стиральной машинки в ванной комнате;
• Групповая линия освещения и розеток в подвале с повышенной влажностью;
• Щит на даче, где питание подаётся от автономного генератора с заземлением.

Практические советы

• Перед установкой проверьте целостность провода PE - он должен быть подключен к шине заземления, а не просто “запитан” от нуля;
• После монтажа всегда нажимайте кнопку “T” (тест) - устройство должно отключиться; если нет - не используйте!
• Не ставьте этот автомат вместо обычного УЗО в цепях с мощными источниками помех - лучше выбрать тип А или B;
• При использовании в щитах с несколькими дифавтоматами - соблюдайте координацию по времени срабатывания, чтобы избежать ложных отключений;
• Замена должна выполняться аналогичным устройством - не меняйте тип AC на другой без учёта нагрузки.
