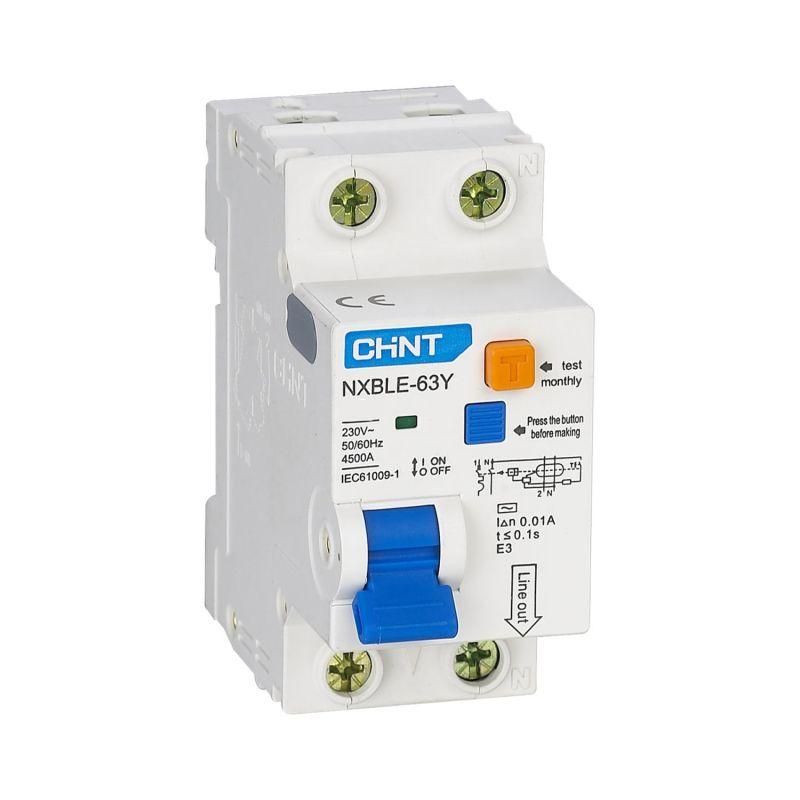

Выключатель автоматический дифференциального тока NXBLE-63Y 1P+N 16А 30mA электронный тип AС, х-ка С, 4,5kA (R) | 105542 CHINT

Автоматический выключатель дифференциального тока CHINT NXBLE-63Y с номинальным током 16 А и чувствительностью 30 мА обеспечивает защиту от утечек тока, перегрузок и коротких замыканий в однофазных сетях 230 В. Устройство подходит для установки в жилых, офисных и промышленных распределительных щитах, где требуется надёжная защита людей и оборудования.

Назначение и область применения

CHINT NXBLE-63Y предназначен для защиты человека от поражения электрическим током при косвенном прикосновении, а также предотвращения возгораний, вызванных утечками тока. Он защищает одиночные группы потребителей - розеточные контуры, бытовую технику, системы освещения и другие нагрузки в помещениях с повышенной опасностью (кухни, ванные комнаты, мастерские). Применяется в сетях переменного тока 230 В, 50/60 Гц, в том числе в старых и новых зданиях с однофазным питанием.

Технические характеристики

• Номинальный ток: 16 А - допустимая постоянная нагрузка без срабатывания
• Номинальный ток утечки: 30 мА - порог срабатывания при утечке, безопасный для человека
• Тип дифференциального тока: AC - реагирует на синусоидальную утечку переменного тока (стандартно для бытовых сетей)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Номинальная отключающая способность: 4,5 кА - способен отключить ток короткого замыкания до этого значения
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Напряжение изоляции: 500 В - гарантирует безопасную работу при нормальных и кратковременных перенапряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения (молнии, коммутационные броски)
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Глубина монтажа: 75 мм - необходимо учитывать свободное пространство за щитом
• Рабочая температура: от -35C до +70C - работает в холодных и жарких условиях, но только внутри помещений
• Электромеханическая износостойкость: 20 000 операций включения/выключения - долгий срок службы при регулярном использовании

Совместимость и монтаж

CHINT NXBLE-63Y монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - снизу, питания - сверху. Обязательно соблюдать полярность: фаза L подключается к верхнему входу, ноль N - к соответствующему выводу. Устройство имеет механический индикатор положения контактов - при срабатывании окно становится красным. Для правильной работы важно, чтобы ноль проходил через аппарат, так как он отключает оба провода одновременно. Не рекомендуется использовать в цепях с постоянным током или высоким содержанием постоянной составляющей утечки (например, в системах с выпрямителями).

Безопасность и стандарты

Устройство соответствует требованиям IEC 61009-1 и ГОСТ Р 50807-2007. Класс защиты - класс II (двойная изоляция), что исключает необходимость заземления корпуса. Индикация срабатывания позволяет визуально определить причину отключения - перегрузка/короткое замыкание или утечка тока. Работоспособность следует проверять ежемесячно кнопкой «Тест» - она моделирует утечку тока и должна вызвать отключение.

Преимущества

• Электронный тип срабатывания - более точное и быстрое отключение при утечке по сравнению с электромеханическими аналогами
• Отключение нуля - исключает опасность оставления фазы под напряжением после срабатывания
• Высокая коммутационная способность (4,5 кА) - подходит для мест с возможными значительными токами КЗ
• Универсальная характеристика C - хорошо сочетается с типичными бытовыми и легкопусковыми нагрузками
• Поддержка функционала расширения - возможно подключение вспомогательных контактов (AX-X1, AL-X1) для удалённой сигнализации

Ограничения применения

• Не применяется в сетях с постоянным током или токами утечки с постоянной составляющей (например, от ИБП, светодиодных драйверов, зарядных устройств) - для них нужен тип A или B
• IP20 не допускает установку во влажных или открытых местах - только в закрытых щитах
• Не предназначена для частого ручного включения/отключения - используется как защитное, а не коммутационное устройство
• Не подходит для трёхфазных систем - требуются 3P+N или 4P варианты
• При наличии нескольких АВДТ в одной цепи возможны ложные срабатывания из-за суммарной утечки - требуется согласование с проектом

Примеры использования

• Защита розеточных групп в ванной комнате и на кухне
• Обеспечение безопасности сети для стиральной машины, бойлера, микроволновой печи
• Щитовая защита в квартире, частном доме, офисе, магазине
• Линии питания для маломощных станков, компрессоров, насосов с пуском до 5–7 кратного рабочего тока

Практические советы

• Выбирая CHINT NXBLE-63Y, убедитесь, что ваша сеть действительно использует переменный ток и не содержит мощных преобразователей - иначе выбирайте тип A
• При установке в щите оставьте минимум 75 мм глубины для удобного подключения и обслуживания
• Никогда не соединяйте ноль до и после аппарата - это нарушает принцип отключения и делает защиту бесполезной
• Проверяйте кнопку «Тест» каждый месяц - даже если всё работает, утечка может накапливаться медленно
• Если устройство часто срабатывает - проверьте изоляцию проводки, состояние розеток и подключённой техники
• Для удалённой сигнализации сработки можно заказать модель с вспомогательным контактом AX-X1 - он передаёт сигнал в систему контроля
